Informasi
Ciri
1) Komunikasi:RS485/Modbus-RTU
2) Multi-sirkuit:Output DC24V sirkuit 2 independen A plus B
3) Nilai U dan I:U:DC48V/240V/336V AKU:5V
Fungsi
·A plus B independen dua saluran DC tegangan, arus, daya, energi listrik, 1 saluran pemantauan suhu dan kelembaban
·8 beralih input status
·4 keluaran status peralihan
·3 komunikasi RS485
Instalasi
DIN 35mm
Dimensi (L*W*T):
180*90*45

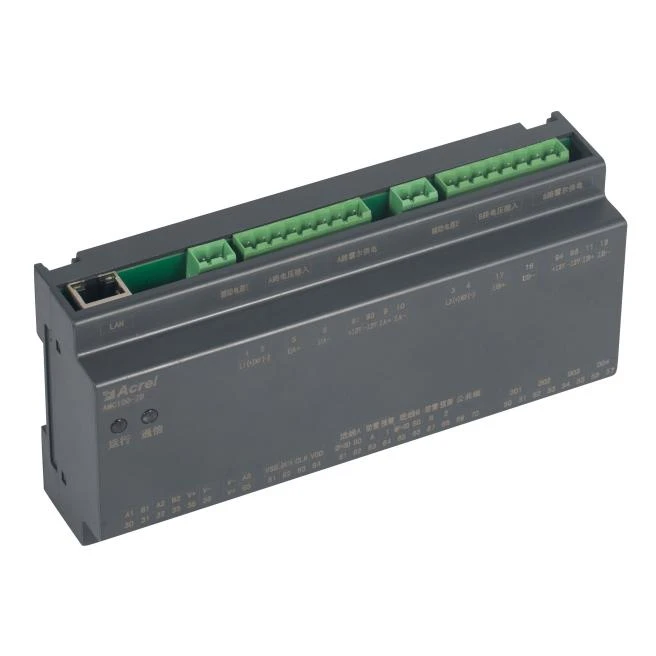

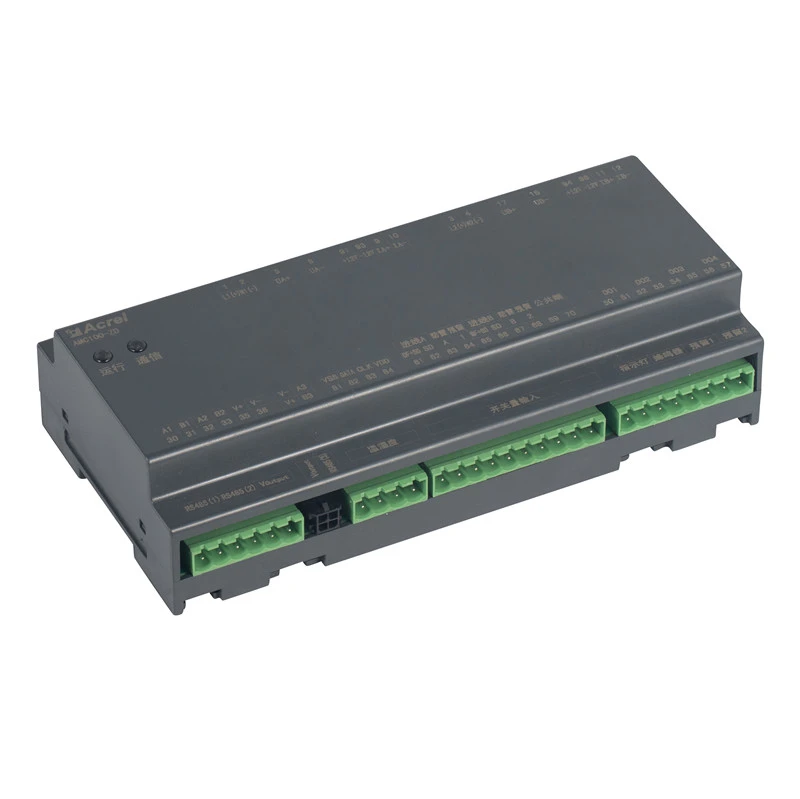

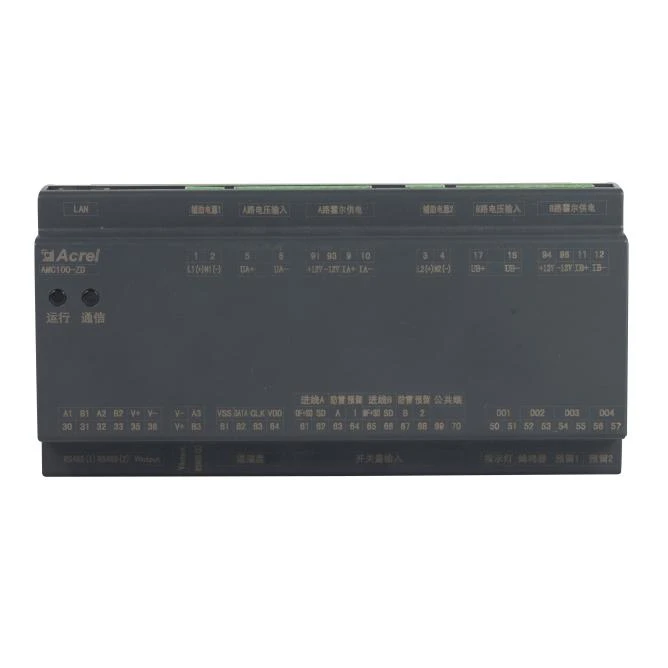

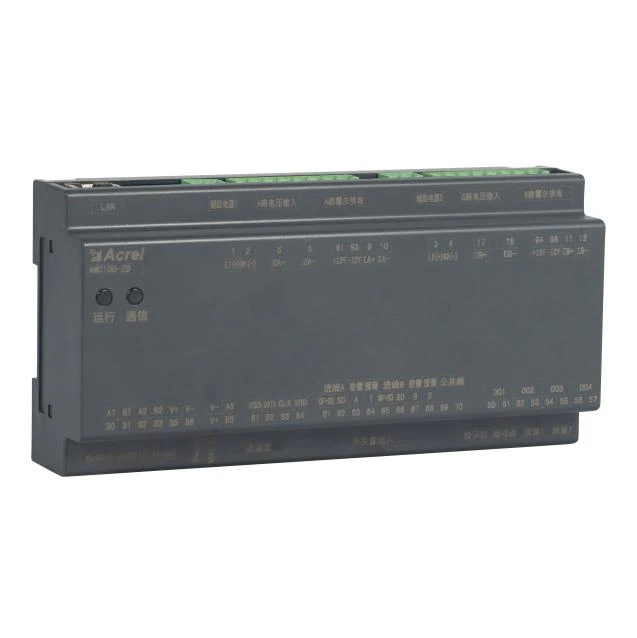

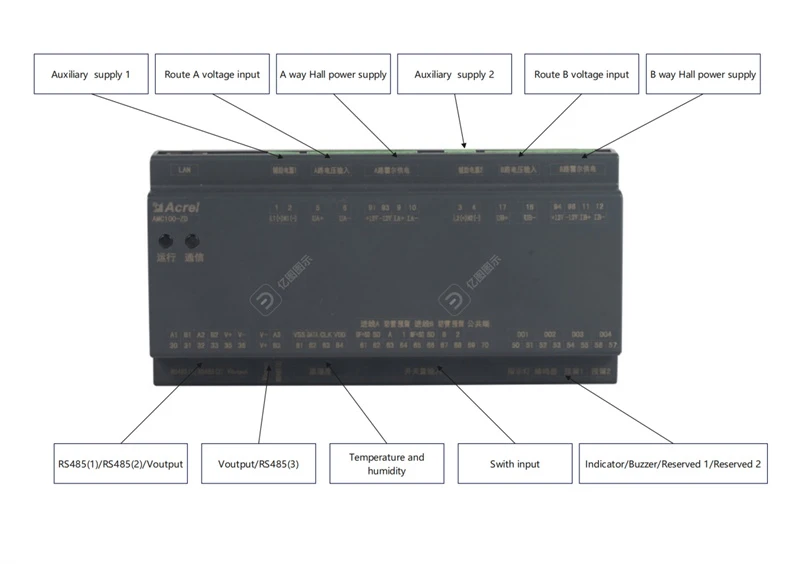

Penampilan

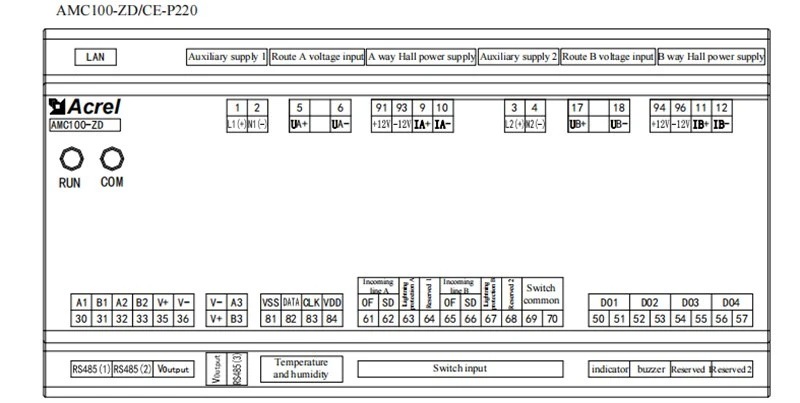

Pengkabelan
Parameter
|
Sistem distribusi |
Arus searah |
|
|
Tegangan bus |
Tegangan terukur |
48VDC,240VDC,336VDC
|
|
Rentang pengukuran |
±20 persen |
|
|
Kelebihan muatan |
Tegangan sesaat 2 kali per detik
|
|
|
Sirkuit masuk saat ini |
Dinilai |
5V（Sensor hall, ±12V didukung oleh AMC100-ZD）
|
|
Kelebihan muatan |
Durasi 1,2 kali, seketika 10 kali/detik
|
|
|
Lingkungan
|
Ketinggian
|
Kurang dari atau sama dengan 2500m
|
|
Suhu |
Pengoperasian:-15 derajat -55 derajat Penyimpanan:-25 derajat -70 derajat
|
|
|
Kelembaban |
Kelembaban relatif Kurang dari atau sama dengan 93 persen
|
|
|
Instalasi
|
Metode pemasangan rel DIN35mm atau pelat bawah
|
|
|
Catu daya tambahan |
AMC100-ZD:Kekuatan sinyal（ Kurang dari atau sama dengan 15W） AMC100-ZD-P24:DC 12-24V catu daya independen AMC100-ZD-P220: 1, ketika tegangan konstan DC240V,DC336V, didukung oleh AC220V, DC240V, pasokan independen DC336V 2, ketika tegangan konstan DC48V, didukung oleh pasokan independen DC48V
|
|
|
Resistensi isolasi |
Resistansi insulasi antara semua terminal dan bagian konduktif pada selubung harus minimal 100MΩ
|
|
|
Ganti keluaran |
4 saluran 3A 250VAC/3A 30VDC |
|
|
Ganti masukan |
8 node kering |
|
|
Komunikasi |
1 saluran terisolasiRS485/Modbus-RTU ke sistem latar belakang 1RS485/Modbus-RTU ke layar sentuh Koneksi 1RS485/Modbus-RTU ke modul hilir 1-fungsi komunikasi saluran Ethernet bersifat opsional
|
|
|
Instalasi |
Pemasangan rel DIN35mm atau pelat bawah |
|
Kutipan
|
Membentuk |
Jenis |
Fungsi |
FOB Shang Hai (USD) |
 |
AMC100-ZA |
Memantau parameter daya penuh dari sirkuit masuk AC tiga fase ganda A plus B, 8 input status peralihan, 4 keluaran status peralihan, 2 pemantauan kebocoran, 1 deteksi suhu dan kelembaban, 3 komunikasi RS485 |
148 |
 |
AMC-FA30 |
Pantau parameter daya penuh dari total 30 cabang outlet AC ganda A plus B, dan 1 komunikasi RS485 |
133 |
 |
AMC-FA48 |
Pantau parameter daya penuh dari total 48 cabang outlet AC ganda A plus B, dan 1 komunikasi RS485 |
177 |
 |
AMC-FAK30 |
Pantau parameter daya penuh dan status sakelar dari total 30 cabang outlet AC ganda A plus B, dan 1 komunikasi RS485 |
177 |
 |
AMC-FAK48 |
Pantau parameter daya penuh dan status sakelar dari total 48 cabang outlet AC ganda A plus B, dan 1 komunikasi RS485 |
237 |
 |
AMC100-ZD |
Memantau tegangan, arus, daya, dan energi listrik dari 2 jalur masuk independen A plus B, 8 input switching, 4 output switching, 1 deteksi suhu dan kelembaban, dan 3 komunikasi RS485 |
148 |
 |
AMC100-FD30 |
Pantau parameter daya penuh saluran keluar DC ganda A plus B di Total 30 cabang, dan 1 komunikasi RS485 |
133 |
 |
AMC-FD48 |
Pantau parameter daya penuh saluran keluar DC ganda A plus B di Total 48 cabang, dan 1 komunikasi RS485 |
177 |
 |
AMC100-FDK30 |
Pantau parameter daya penuh dan status peralihan (aktif) stopkontak DC ganda A plus B 30 cabang, dan 1 komunikasi RS485 |
177 |
 |
AMC100-FDK48 |
Pantau parameter daya penuh dan status peralihan (aktif) stopkontak DC ganda A plus B 48 cabang, dan 1 komunikasi RS485 |
237 |
