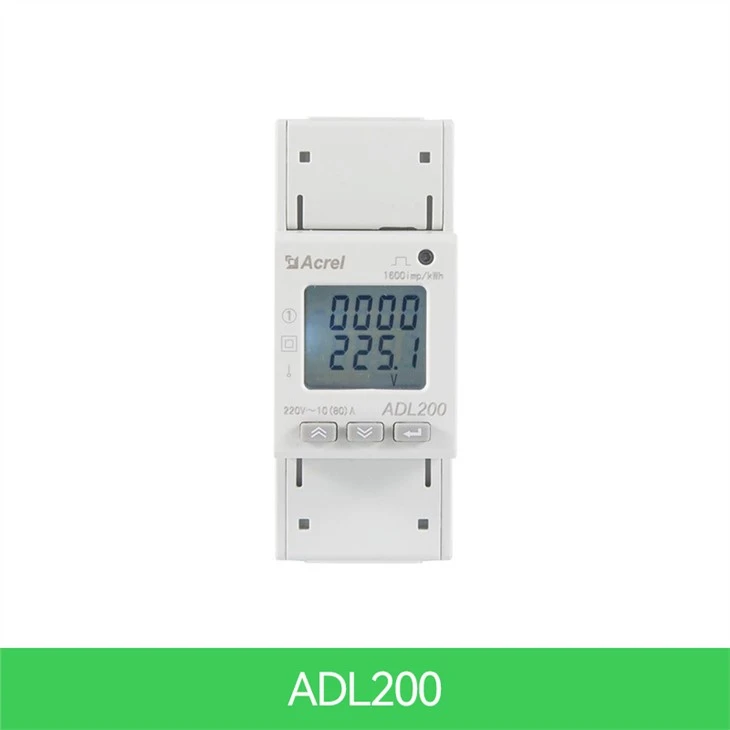

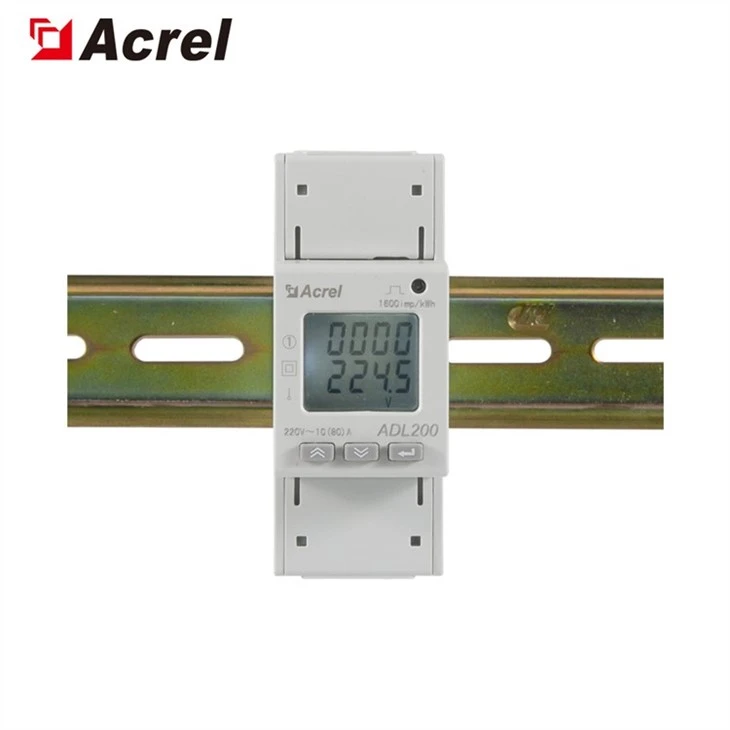

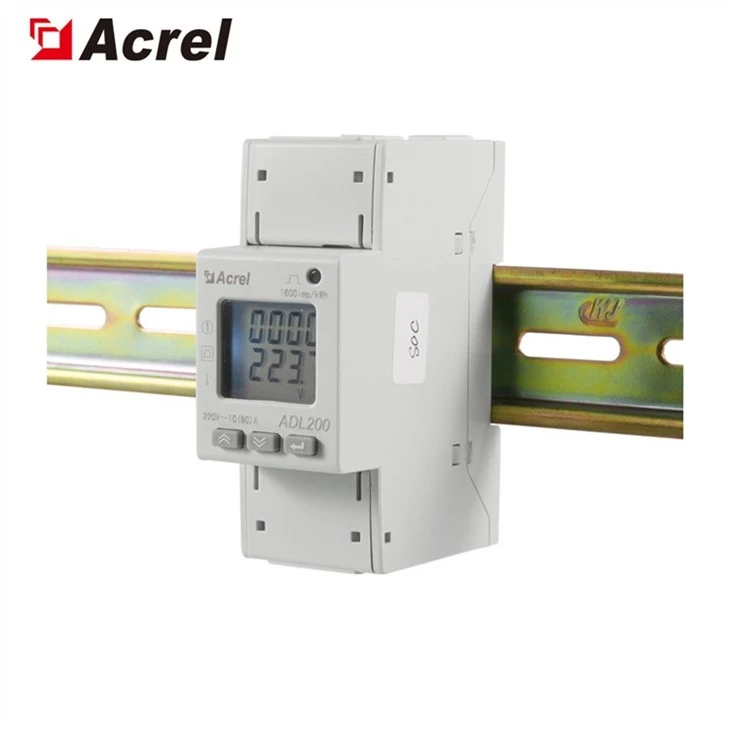

Fase Tunggal Din Rail Kwh Meter

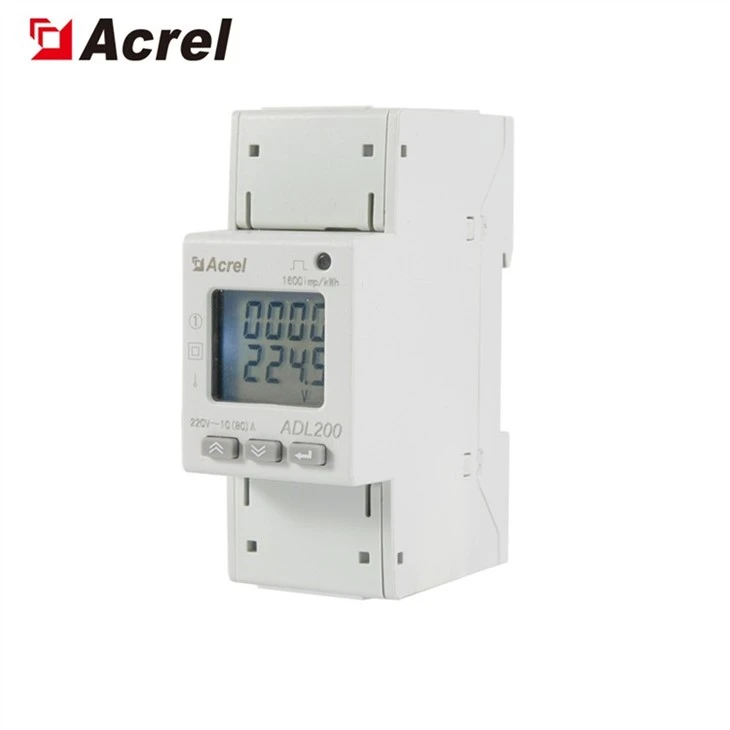

Acrel Din Rail Single Phase AC Energy Meter dirancang untuk sistem catu daya, perusahaan industri dan pertambangan dan utilitas untuk menghitung konsumsi listrik dan mengelola kebutuhan listrik. Ini fitur presisi tinggi, ukuran kecil dan instalasi sederhana. Ini mengintegrasikan pengukuran semua parameter listrik dengan pengukuran listrik yang komprehensif.

Tegangan input	Referensi voltase	AC220V
	Referensi Frekuensi	50Hz
	Kuasa konsumsi	<>
Arus input	Arus dasar	10A
	Maksimum arus	80A
	Mulai arus	4‰Ib
	Konsumsi	<>
Performa pengukuran	Akurasi pengukuran	1 kelas
	Rentang pengukuran	000000.00 ~ 99999999 kWh
Akurasi jam	Kesalahan≤0,5 detik/d
Denyut nadi aktif	Lebar pulsa	80±20ms
	Konstanta pulsa	100000000/kWh
Komunikasi	Antarmuka	RS485(A+、B-)
	Sambungan modus	Konduktor pasangan bengkok terlindung
	Protokol	MODBUS-RTU
Fungsi	Deskripsi fungsi	Fungsi menyediakan
Pengukuran kWh	kWh aktif fase tunggal (positif dan negatif), 3 bulan penyimpanan beku data energi historis	■
Pengukuran parameter listrik	Tegangan, Arus, Daya aktif, Daya reaktif, Daya tampak, Faktor daya dan Frekuensi	■

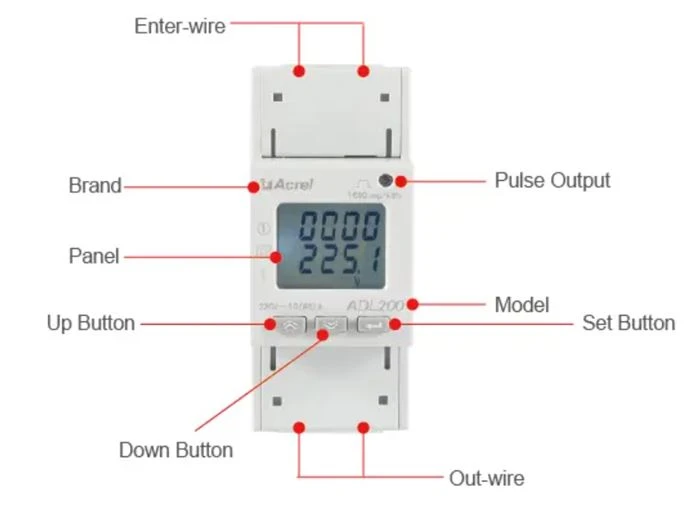

Layar LCD	Layar LCD bagian 8 bit	■
Pemrograman utama	3 kunci untuk mengatur parameter seperti kode, alamat, baud rate, multi-tarif dan protokol komunikasi	■
Output pulsa	Outpu pulsa energi aktif	■
Multi-tarif	Menyesuaikan 4 zona waktu, 2 daftar interval waktu, 14 interval waktu menurut hari dan 4 tarif	□
Komunikasi	Antarmuka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU	■

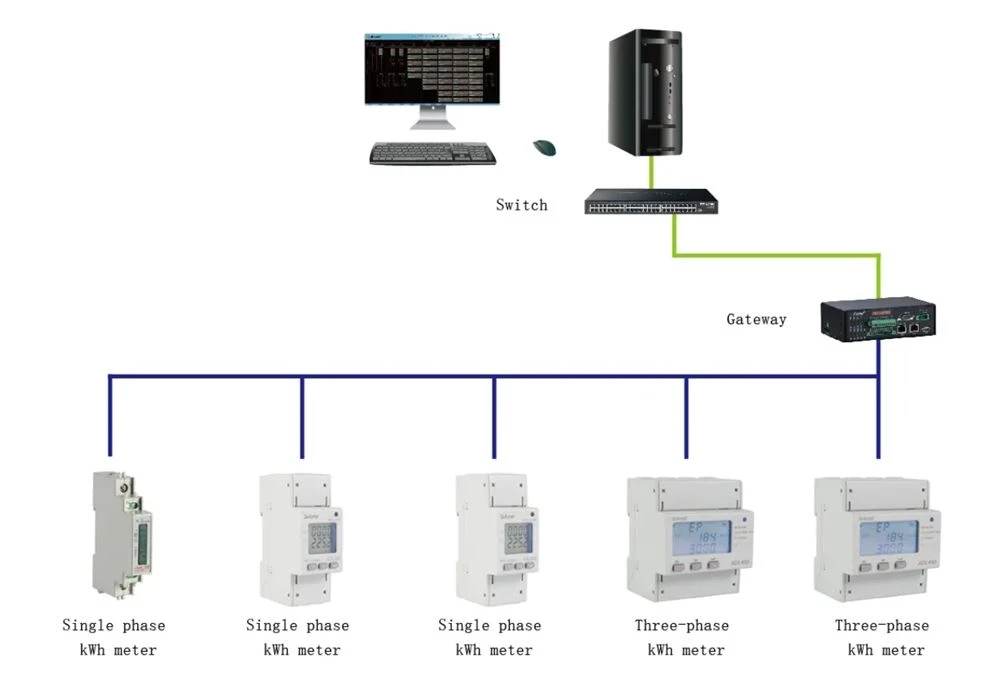

Meteran daya fase tunggal kami dapat menguji total kwh aktif dan mengukur tegangan, arus, daya, dan parameter listrik lainnya, juga dengan fungsi opsional RS485 Modbus RTU. Lebih mudah untuk memantau, mengumpulkan, dan mengelola energi listrik. Ini dilengkapi dengan port komunikasi RS485 dan disesuaikan dengan MODBUS-RTU. ADL dapat digunakan dalam semua jenis sistem kontrol, sistem SCADA dan sistem manajemen energi.

● Kinerja kegagalan: meteran energi berkedip dan tidak menyala setelah dinyalakan.

●Pemecahan masalah:

1. Periksa apakah kabel cat catu daya tambahan konsisten dengan

diagram pengkabelan instrumen, dan apakah kabelnya longgar atau jatuh;

2. Gunakan multi-meter untuk mengukur apakah nilai tegangan input dari catu daya tambahan berada dalam kisaran tegangan kerja normal instrumen.

● Kinerja kegagalan: Setelah meteran energi dinyalakan, daya layar atau jumlah energi tidak akurat.

●Pemecahan masalah:

1. Alihkan antarmuka tampilan meteran energi ke antarmuka daya (P aktif, faktor daya λ), periksa apakah tampilan daya negatif dan apakah faktor daya berada di antara

0,9-0,95, dan kemudian periksa apakah input dan output dari garis sinyal saat ini dibalik (Artinya, garis arus yang masuk harus konsisten dengan ujung instrumen yang masuk), Dan konsisten dengan kabel pada meteran energi.

● Kinerja kegagalan: Setelah meteran energi dinyalakan, ia tidak dapat berkomunikasi dengan komputer host secara normal.

●Pemecahan masalah:

1. Nilai tegangan antara output komunikasi A dan B dari alat ukur harus antara +(4,4-4,5)V;

2. Periksa apakah metode kabel komunikasi terhubung dengan benar sesuai dengan diagram pengkabelan (yaitu, terminal komunikasi A / B instrumen harus sesuai dengan port serial komunikasi A / B).
