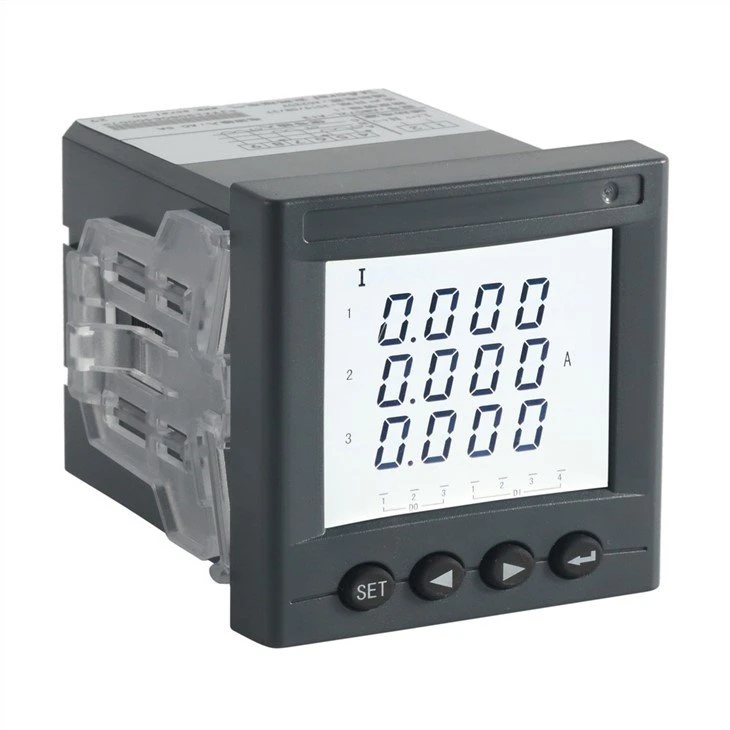

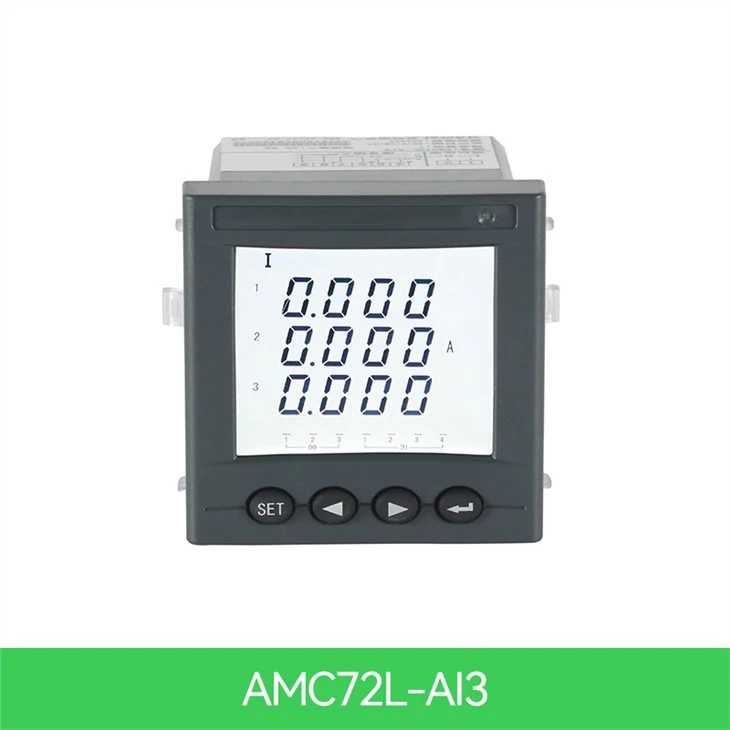

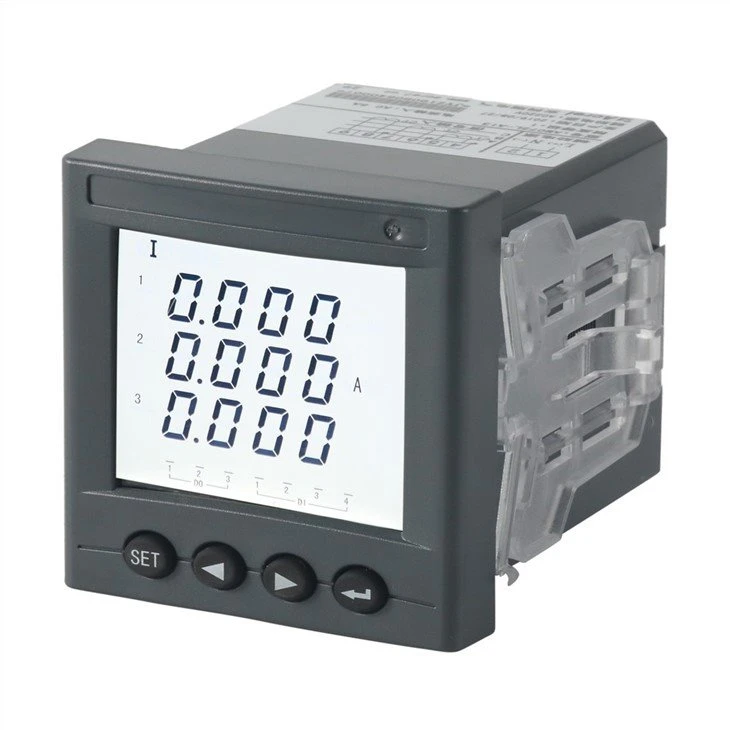

Tiga Fase Ammeter

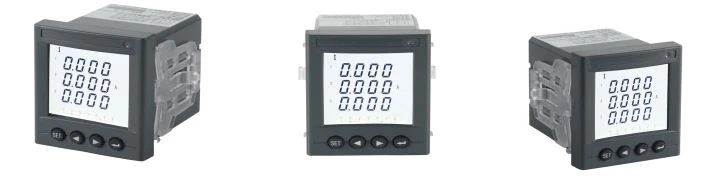

AMC series programmable intelligent meter, mengadopsi teknologi pengambilan sampel AC, dapat secara langsung atau tidak langsung mengukur tegangan listrik dan arus grid fase tunggal atau tiga fase. Hal ini dapat digunakan untuk tampilan lokal, dan menghubungkan perangkat kontrol industri untuk membentuk sistem kontrol pengukuran.

Rangkaian meter ini memiliki port RS-485, mengadopsi protokol Modbus-RTU. Output analog, output alarm, beralih input / output dapat dipilih. Berdasarkan permintaan yang berbeda, dengan menekan tombol, parameter rasio, alarm, komunikasi dll dapat dimodifikasi.

Parameter Teknis		Nilai
Masukan	Nilai Dinilai	Tegangan: AC 100V, 220V atau 380V; Saat ini: AC 1A atau 5A
	Berlebihan	Tegangan: 1,2 kali nilai dinilai (kontinu); 2 kali nilai dinilai /1 detik Saat ini:1,2 kali nilai dinilai (kontinu); 10 kali nilai dinilai /1 detik
	Frekuensi	45Hz~65Hz
	Konsumsi Daya	<>
Kelas Akurasi		0.5 kelas

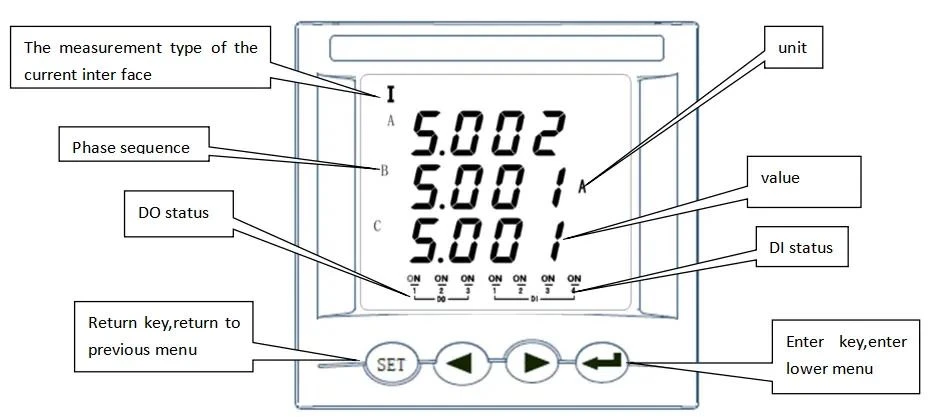

Fungsi	Menampilkan	LED atau LCD

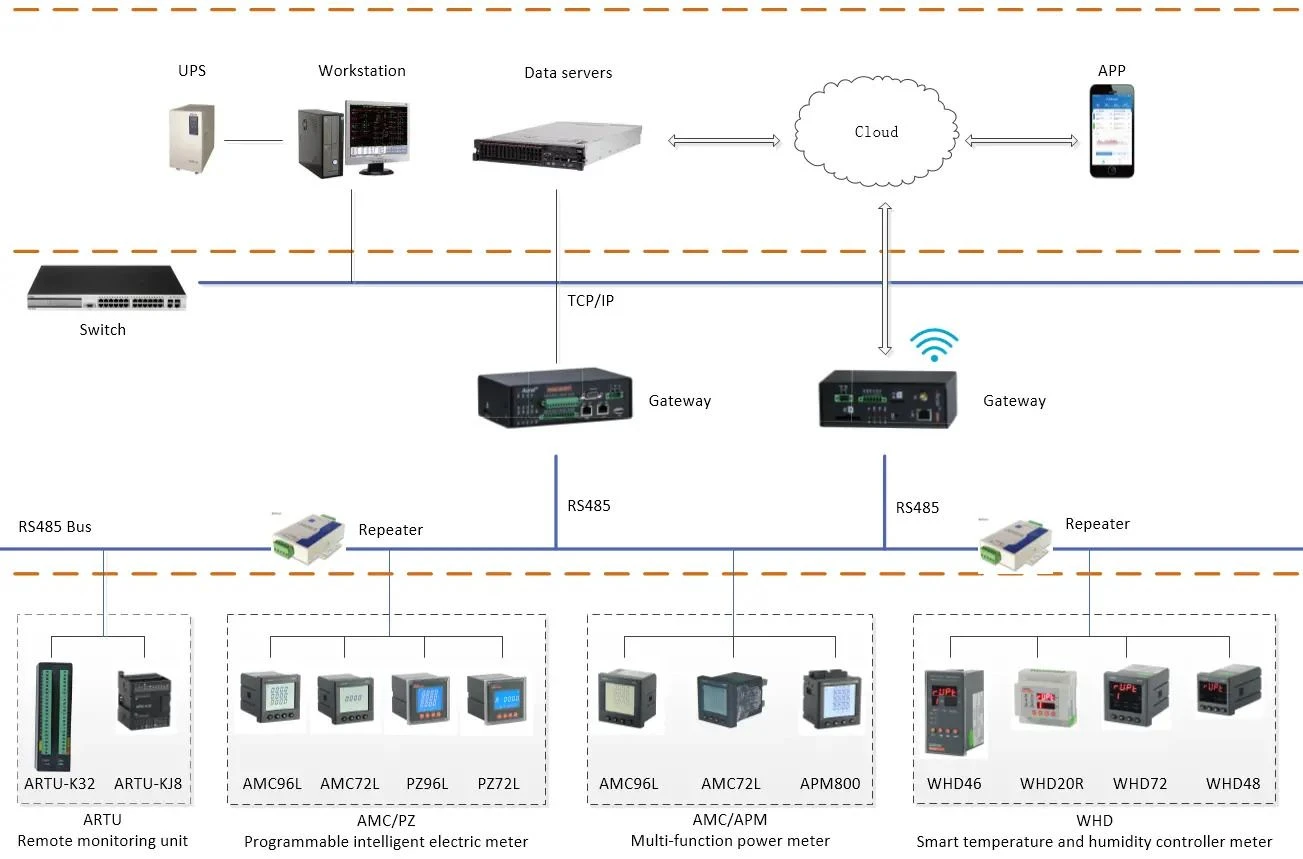

	Komunikasi	RS485(Modbus-RTU)
	Alarm	1 saluran relay pasif, kapasitas kontak 3A / 30VDC, 3A / 250VAC, Digunakan untuk alarm tinggi, rendah, tidak seimbang dll.
	Keluaran Analog	DC 4-20mA (beban<>
Beralih	Masukan	4 saluran atau 2 saluran dry contact Input, catu daya built-in
	Hasil	2 output pengalihan saluran, TIDAK ada kontak relay, kapasitas: 3A /30VDC,3A/250VAC
Pasokan Tambahan	Rentang Tegangan	AC/DC 85~265V
	Konsumsi Daya	<>
	Resistensi Isolasi	≥100MΩ
Lingkungan	Suhu	Operasi: -10°C~+55°CStorage: -25°C ~+70°C
	Kelembaban	≤95% RH, tidak ada kondensasi, tanpa gas korosif
	Ketinggian	≤2500m

	Ketepatan Energi aktif: Kelas 0.5 Catu daya tambahan AC 220V Konsumsi Saat ini: Konsumsi daya<> Catu daya tambahan: konsumsi daya≤5VA
Instalasi Panel dipasang Dimensi(L*W*H) Ukuran panel (L×W): 75*75mm Cutout(L×W): 67*67mm Perumahan (L×W×H): 66*66*94.3mm Beralih relay DC 30V/3A AC 220V/3A Mulai saat ini 0.3%

1) Membuat lubang pada lemari distribusi;

2) Keluarkan meteran dan gesper;

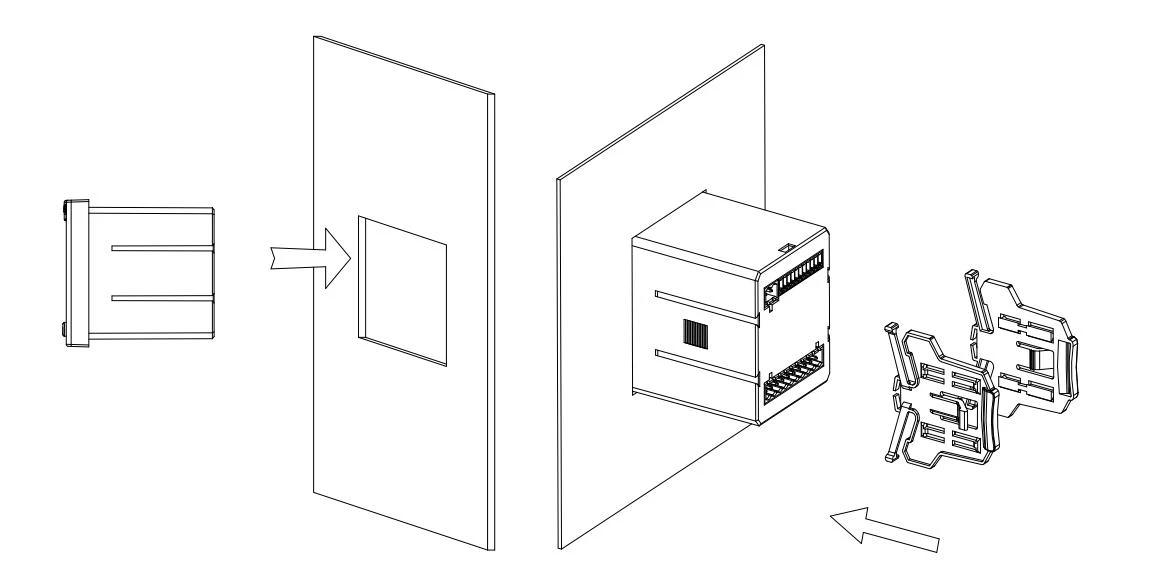

3) Meter dimuat ke dalam lubang pemasangan dari depan, seperti yang ditunjukkan pada Gambar 2;

4) Masukkan gesper dan perbaiki meteran, seperti yang ditunjukkan pada Gambar 3.
