Deskripsi produk

Acrel AMC Series Panel Tiga Fase AC Power Meter, pengumpulan daya cerdas dan perangkat pemantauan adalah smart meter yang dirancang untuk kebutuhan pemantauan daya sistem tenaga, perusahaan industri dan pertambangan, utilitas, dan bangunan cerdas. Ini mengintegrasikan pengukuran parameter daya (seperti arus fase tunggal atau tiga fase, tegangan, dan daya aktif). Daya, daya reaktif, daya yang jelas, frekuensi, faktor daya) dan pemantauan daya dan manajemen penilaian.

Pada saat yang sama, ia memiliki berbagai fungsi antarmuka periferal bagi pengguna untuk memilih dari: dengan antarmuka komunikasi RS485, protokol MODBUS-RTU dapat memenuhi kebutuhan manajemen jaringan komunikasi; Output analog 4-20mA dapat sesuai dengan parameter listrik yang diukur, memenuhi persyaratan antarmuka DCS tersebut; dengan switch input dan relay output dapat mewujudkan fungsi "remote signal" dan "remote control" dari circuit breaker switch.

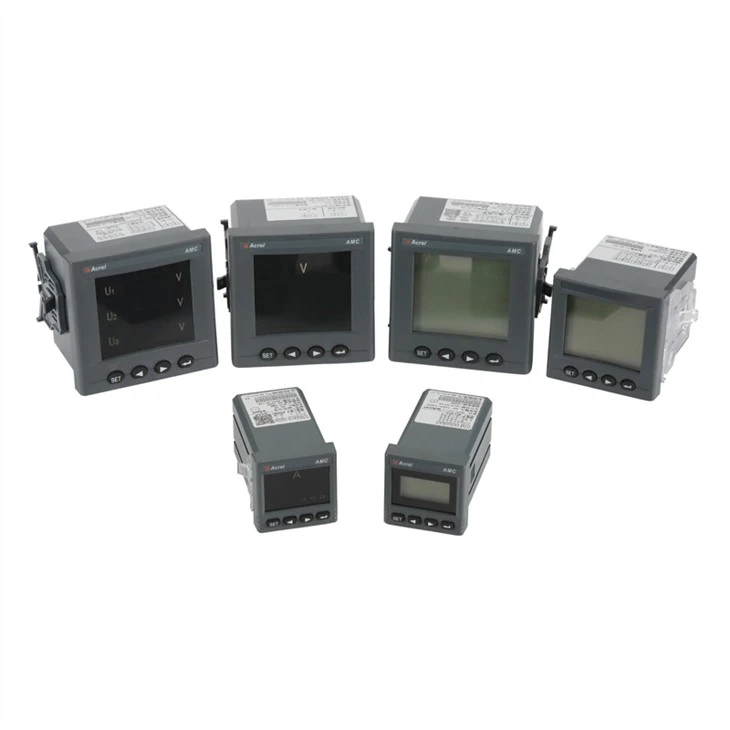

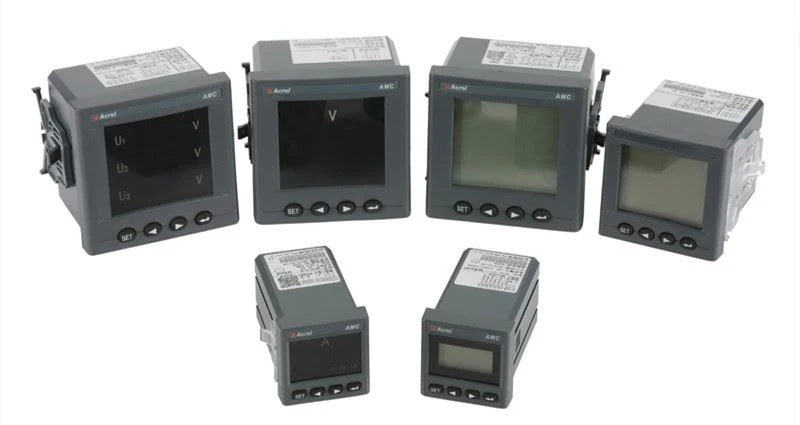

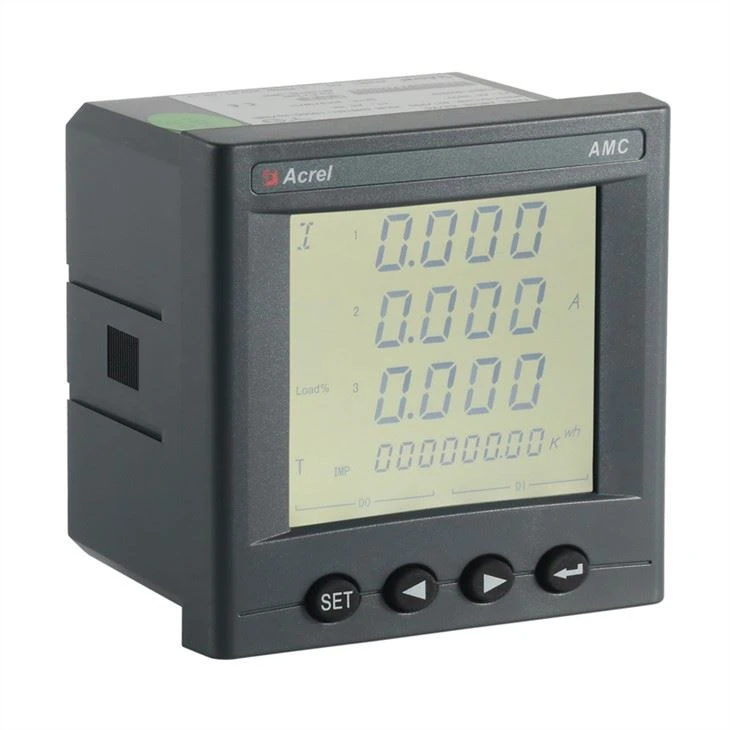

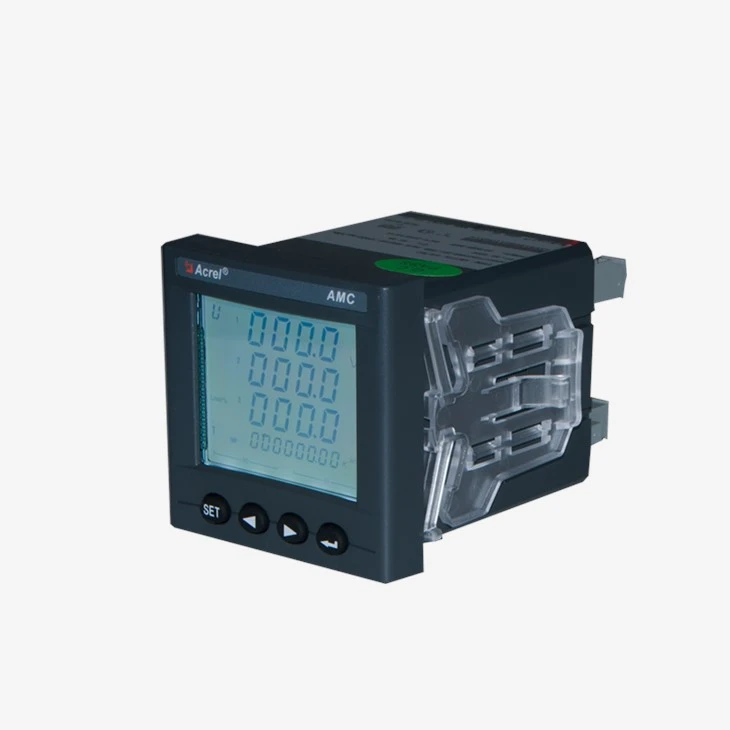

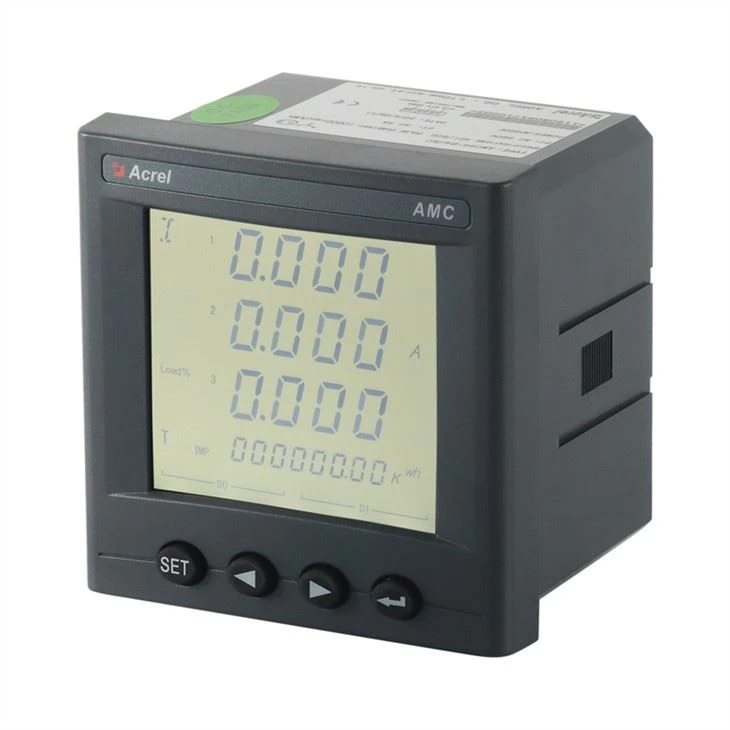

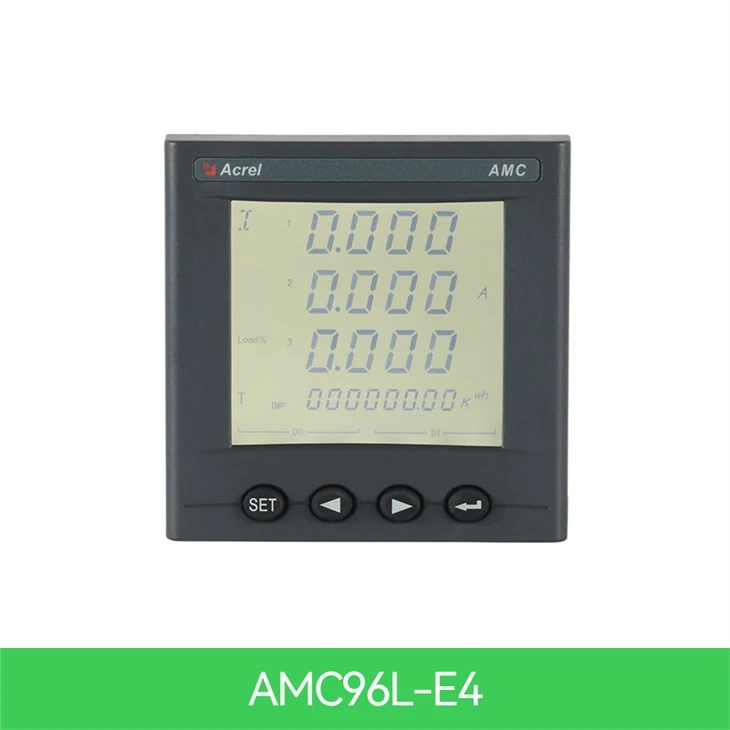

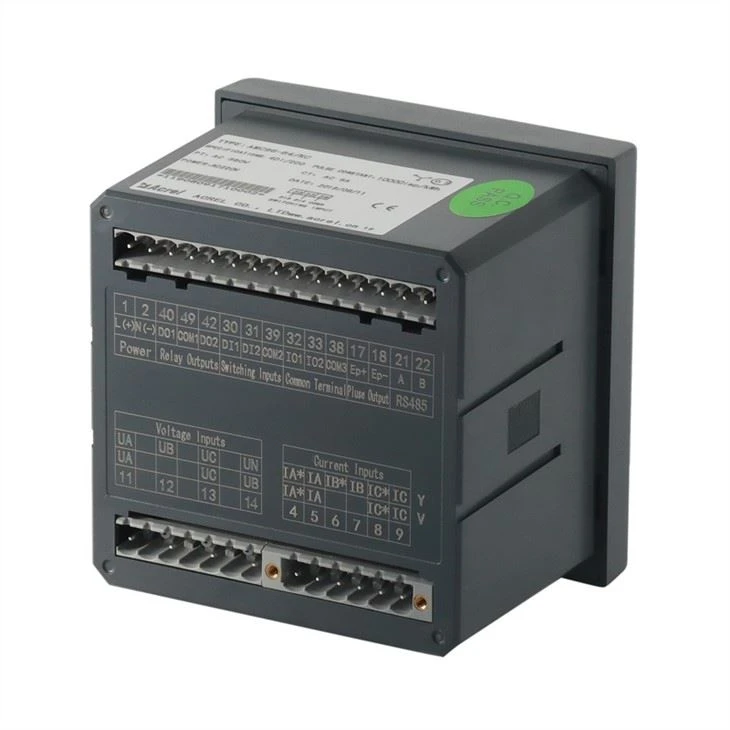

Rupa

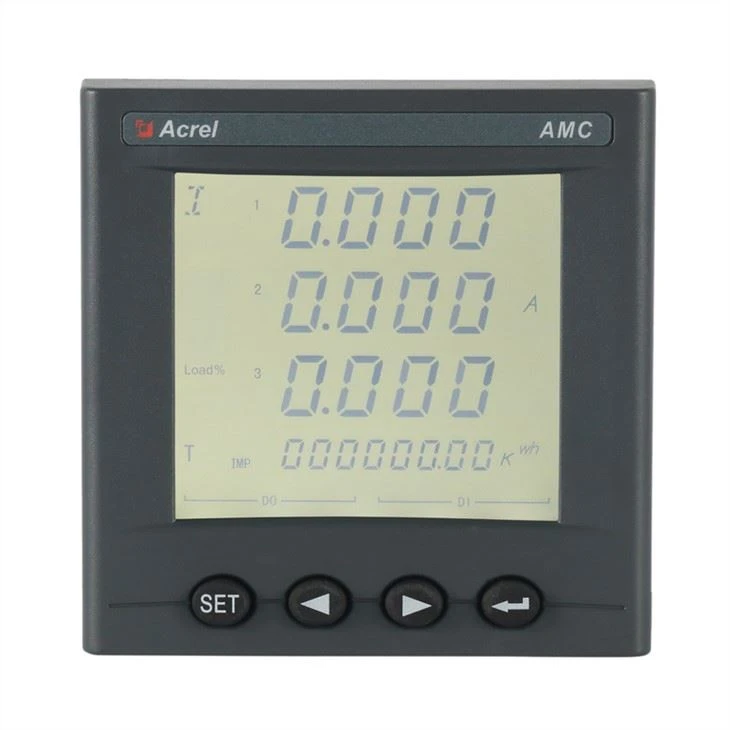

Antarmuka tampilan LED / LCD kecerahan tinggi, pengaturan parameter dan kontrol melalui tombol, ideal untuk sistem pemantauan daya real-time. Dapat langsung mengganti pemancar daya konvensional dan alat ukur. Sebagai komponen akuisisi front-end digital yang cerdas, instrumen ini telah banyak digunakan dalam berbagai sistem kontrol, sistem SCADA dan sistem manajemen energi.

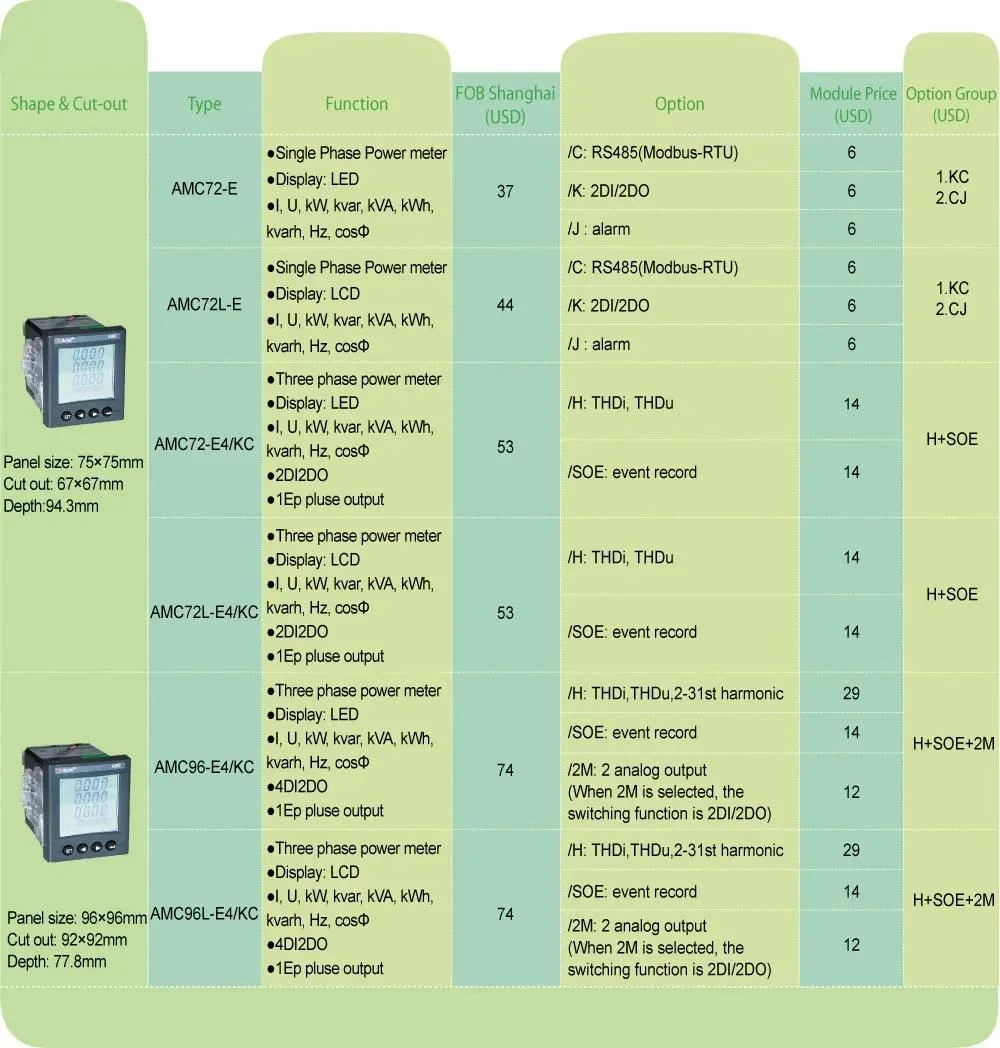

Parameter

Parameter teknis			Nilai
Masukan	Sambungan		3-fase-3-kawat, 3-fase-4-kawat
	Frekuensi		45-65Hz
	Voltase		Rating: Tiga fase: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V/660V(660V)(hanya ukuran 96) Catatan: 72 profil tidak cocok untuk aplikasi tegangan tinggi
			Overload:1.2 fold rating {continuous) : 2 fold rating untuk 1 detik
			Konsumsi daya:<>
	Arus		Peringkat: AC IA、5A
			Overload:1.2 fold rating (continuous);10 fold rating untuk 1 detik
			Konsumsi daya:<>
Hasil	Energi listrik		Mode output: pulsa photo-coupler kolektor terbuka
			Konstanta pulsa: 10000imp/kWh(settable),lihat diagram pengkabelan untuk detailnya;
	Komunikasi		RS485port, Modbus -RTU protokol, DLT645 protokol (versi 07 dan 97), tingkat baud 1200 ~ 38400
Fungsi	Beralih input		Input kontak kering, catu daya bawaan;
	Beralih keluaran		Mode output: Relay biasanya membuka output kontak
			Kapasitas kontak: AC 250V/3A、 DC 30V/3A
	Output analog		1-5V,4 - 20mA
Kelas akurasi			Frekuensi:0.05Hz,Saat ini、Tegangan:0.2 kelas,Reaktif daya:l .0class,Reaktif Energi listrik:l .0class, aktif daya:0.5class, energi listrik aktif: 0.5class,2-31 harmonik pengukuran:±1%
Catu daya			AC 85-265V DC 100V-350V	konsumsi daya≤10VA
Keamanan	Frekuensi daya menahan tegangan		Antara Power supply//Switching Output// Current Input//voltage Input and Transmitting// Communication //Pulse Output//switching input AC 2 kV 1min; Antara Power supply、switching output、Current Input、voltage Input AC 2 kV 1min; Antara Transmisi、Communication、Pulse Output、switching input AC 1kV 1 menit;
	Isolasi resistansi		Input、Output berakhir ke kandang mesin >100MΩ
Lingkungan		Suhu	pekerjaan: -25°C~+65°C penyimpanan: -40°C ~+80°C
		Kelembaban	≤93% RH Non-kondensasi
		Ketinggian	≤2500m

Deskripsi Fungsi

Fungsi	Deskripsi fungsi	Fungsi menyediakan
Pengukuran kWh	KWh aktif (positif dan negatif)	■
	Reaktif kWh (positif dan negatif)	■
	A.B, C split-phase positif aktif tenaga	■
Pengukuran parameter listrik	U、I	■
Pengukuran parameter listrik	P、Q、S、PF、F	■
Pengukuran harmonik	Tegangan 2 ~ 31st dan arus Harmonik	£
Layar LCD	12 bit bagian layar LCD, lampu latar belakang	■
Kunci Pemrograman	4 kunci komunikasi dan mengatur Parameter	■
Output pulsa	Output pulsa aktif	■
Analog Keluaran Analog	2DI2DO	■
Komunikasi	Antarmuka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU	■
BUMN	Catatan Peristiwa	£

(■ dalam £ opsional )

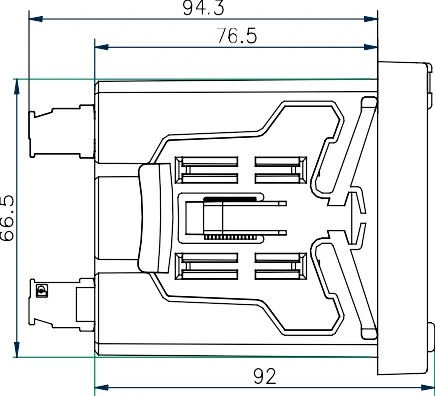

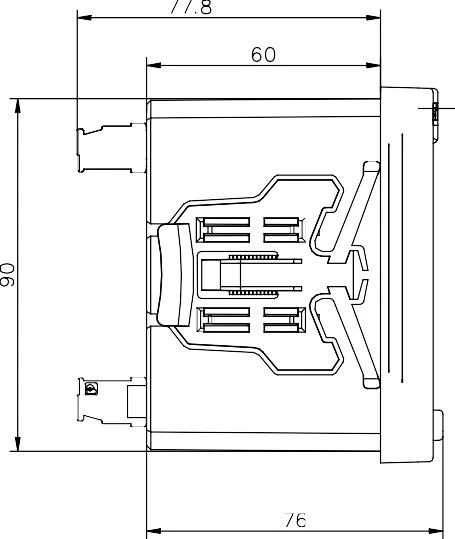

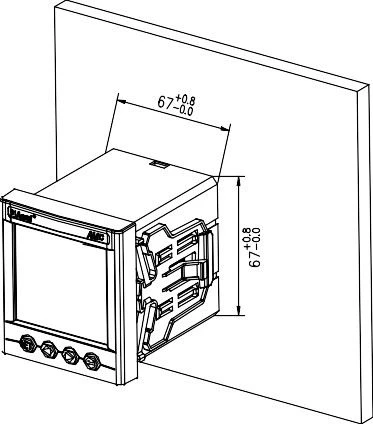

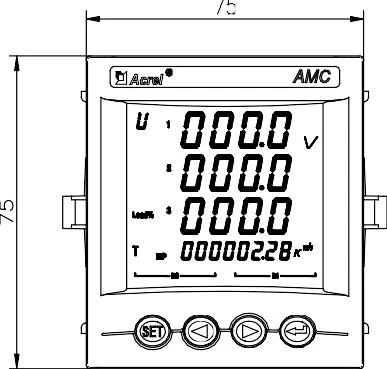

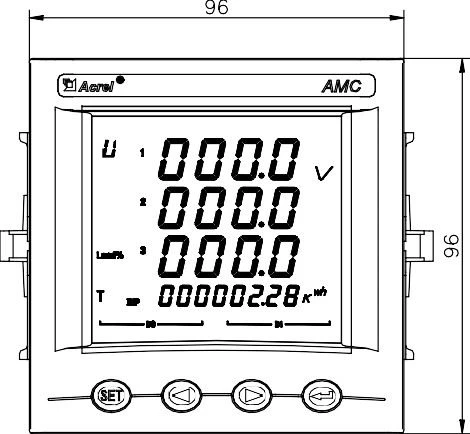

Dimensi

Garis	ukuran faceplate		ukuran perumahan			ukuran potongan
Garis	lebar	Tinggi	lebar	Tinggi	dalam	lebar	Tinggi
72 persegi	75	75	66.5	66.5	94.3	67	67
96 persegi	96	96	90	90	77.8	92	92
