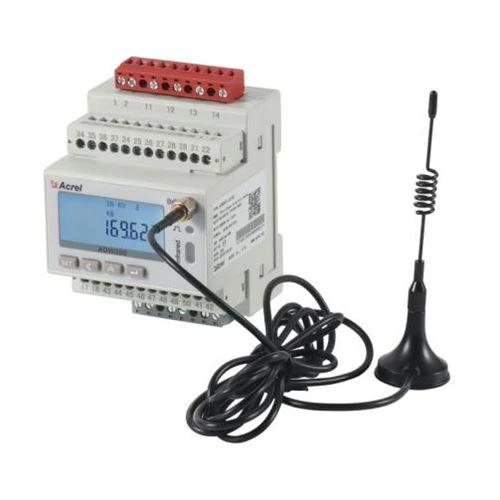

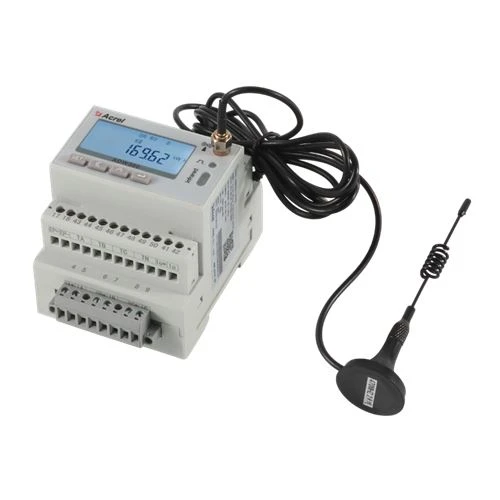

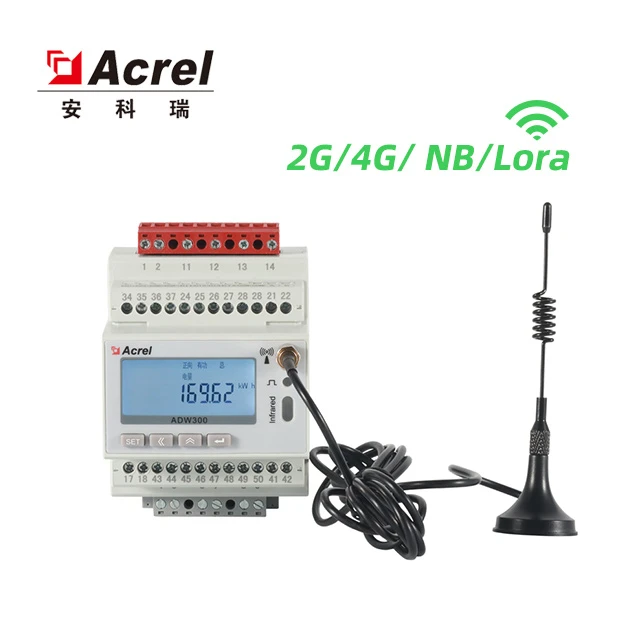

Deskripsi
Acrel Wireless Three Phase Energy Meter terutama digunakan untuk mengukur tiga fase energi aktif pada jaringan tegangan rendah. Meteran energi nirkabel ini menawarkan keuntungan termasuk ukuran kompak, presisi tinggi, fitur yang kaya. Sesuai dengan persyaratan yang berbeda.
Ada banyak fungsi komunikasi seperti komunikasi RS485, 2G, NB, 4G, WiFi menambahkan mode sampling arus baru menggunakan transformator eksternal. Hal ini dapat dipasang secara fleksibel di kotak distribusi untuk mencapai pengukuran energi listrik sub-item, pengawasan operasi dan pemeliharaan atau persyaratan pemantauan daya untuk berbagai daerah dan beban yang berbeda.

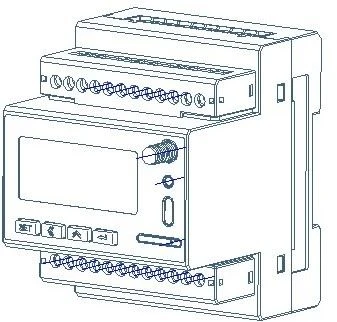

Rupa
 |  |  |
Dengan munculnya daya rendah, teknologi wide-area networking (LPWAN), seperti perangkat LoRa Acrel dan protokol terbuka LoRaWAN, solusi pengukuran listrik pintar baru terbukti menjadi alternatif yang menarik untuk opsi konektivitas lain untuk jaringan Internet of Things (IoT) dan aplikasi smart grid. Meter energi Lora / LoRaWAN memungkinkan akuisisi pembacaan meteran energi dan mengirimkan data lebih dari beberapa kilometer untuk agregasi.
Parameter
Input tegangan | Tegangan dinilai | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Referensi Frekuensi | 50Hz | |
Konsumsi | <0.5va(each> | |
Input saat ini | Arus input | 3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W) |
Mulai saat ini | 1‰Ib (Class0.5S), 4‰Ib(Kelas1) | |
Konsumsi | <1va(each> | |
Daya tambahan | Catu Daya | AC85~265V |
| Konsumsi daya | <> | |
Kinerja pengukuran | Standar | IEC62053-22:2003, IEC62053-21:2003 |
Energi aktif ketepatan | Class0.5S(ADW300), Class1(ADW300W) | |
Suhu ketepatan | ±2°C | |
Pulsa | Lebar pulsa | 80±20ms |
Konstanta pulsa | 6400imp/kWh, 400imp/kWh | |
Komunikasi | Nirkabel | Transmisi pada 470MHz dan jarak maksimum di ruang terbuka adalah 1km; 2G; NB;4G |
Inframerah komunikasi | Tingkat baud konstan1200 | |
Antarmuka | RS485(A、B) | |
Mode koneksi | Konduktor twisted twisted yang terlindung | |
Protokol | MODBUS-RTU |
Deskripsi Fungsi
Fungsi | Deskripsi fungsi | Fungsi menyediakan |
Mode tampilan | LCD | ■ |
Pengukuran energi | KWh aktif (positif dan negatif), kuadran reaktif energi daya | ■ |
Pengukuran listrik | U、I、 P、Q、S、PF、F | ■ |
Fungsi harmonik | THDv、Harmonicon ke-2-31 | ■ |
Output pulsa | Output pulsa aktif | ■ |
Tingkat ketidakseimbangan tiga fase | Tegangan tidak seimbang, ketidakseimbangan arus | ■ |
Pengukuran suhu | Suhu A/B/C/N(figurasi Alternatecon: T) | □ |
DI/DO | 4DI,2DO(Figurasi Alternatecon: K) | □ |
Setelah arus | Satu arah setelah arus (figurasi Alternatecon:L) | □ |
Tampilan LED | Tampilan LED pulse | ■ |
Transformator arus eksternal | Transformator arus tipe terbuka eksternal (Figurasi alternatif: W) | □ |
Parameter listrik | Di bawah tegangan, arus bawah, arus atas arus, underload, dll | ■ |
Komunikasi | Komunikasi inframerah | ■ |
RS485 (Figurasi Alternatecon: C) | □ | |
Transmisi nirkabel pada 470MHz (Figurasi alternatif: LR) | □ | |
GPRS(Figurasi Alternatecon:2G) | □ | |
NB-IOT (Figurasi Alternatecon: NB) | □ | |
4G (Figurasi Alternatecon:4G) | □ |
(■ dalam □ opsional)

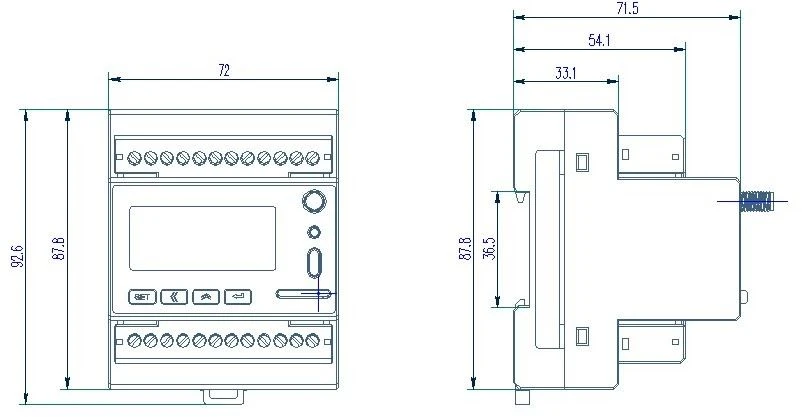

Dimensi
Dimensi Transformator Residual Current
Spesifikasi | CurrentRating | Diameter dalam Φ mm | Diameter luar Φ mm | Berat |
AKH-0.66L45 | 16~100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100~250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250~400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400~800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800~1500A | 200 | 240 | 1.94 |

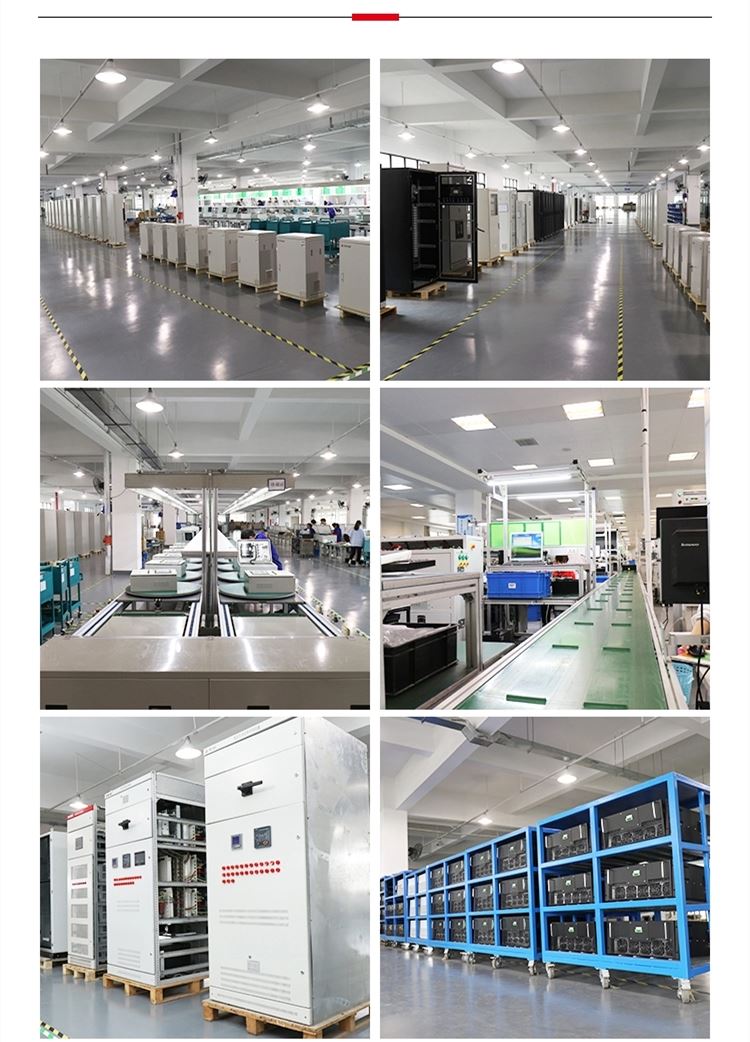

Dukungan teknis profesional & Mesin Pemrosesan
Kutipan
(hubungi kami untuk mengetahui harga versi WiFi / 4G)
