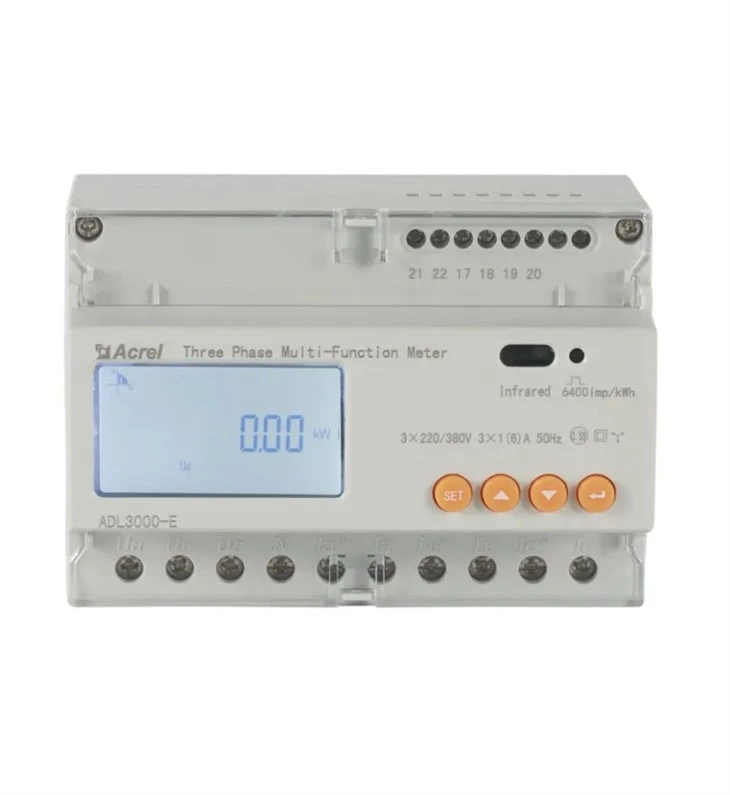

DTSD1352 Pengukur Tenaga Surya Tiga Fase AC
ADL3000-E adalah meteran pintar yang dirancang untuk sistem catu daya, industri dan pertambanganperusahaan, dan utilitas untuk menghitung konsumsi listrik dan mengelola permintaan listrik. Memiliki fitur presisi tinggi, ukuran kecil, dan pemasangan sederhana. Mengintegrasikan pengukuran semua parameter listrik dengan pengukuran dan manajemen listrik yang komprehensif, menyediakan berbagai data pada 12 bulan sebelumnya, memeriksa konten harmonik ke-31 dan konten harmonik total, mewujudkan komunikasi jarak jauh dan kendali jarak jauh dengan input switching dan output relai, dan membanggakan output alarm. Dilengkapi dengan port komunikasi RS485 dan disesuaikan dengan MODBUS-RTU. ADL3000-E dapat digunakan dalam semua jenis sistem kontrol, sistem SCADA, dan sistem manajemen energi. Semua meteran memenuhi persyaratan teknis terkait meteran daya listrik dalam standar IEC62053-21, dan IEC62053-22.
Layar LCD
Peralatan pemrosesan dan pengujian yang efisien dan tepat.
berbagai Fungsi Opsional
2 Saluran RS485, 1 Input Digital/ 1 Output Digital, dll.
energi surya nol ekspor
Inverter surya Pengukur energi aliran balik
Solusi Kami
|
|
|
Parameter
| Nomor model | DTSD1352 | |
| Meteran Surya Rel Din Tiga Fase | ||
| Voltase |
Tegangan referensi |
3×100V, 3×380V,3×57.7/100V, 3×220/380V |
|
Konsumsi |
<10VA(Single phase) |
|
|
Impedansi |
>2MΩ |
|
|
Kelas akurasi |
Kesalahan ±0.2% |
|
|
Saat ini |
Arus masukan |
3×1(6)A (koneksi kedua dengan jalur beban 3-fase melalui CT tambahan yang dipilih) 3×10(80)A (koneksi langsung dengan saluran beban 3-fase melalui ADL bawaan CT3000-E) |
|
Konsumsi |
<1VA(Single phase rated current) |
|
|
Kelas akurasi |
Kesalahan ±0.2% |
|
|
Resolusi pengukuran |
Tegangan: {{0}}.01 V, Arus: 0.01 A, Daya: 0,01 kW, Energi: 0,01 kWh | |
|
Kekuatan |
Daya aktif, reaktif, daya nyata, kesalahan±0.5℅ |
|
|
Frekuensi |
{{0}}Hz, Kesalahan ± 0,2% |
|
|
Suhu |
-40 derajat -99 derajat |
|
|
Energi |
Energi aktif (Kelas akurasi: 0.5, 1), energi reaktif (Kelas akurasi 2) |
|
|
Jam |
Kurang dari atau sama dengan 0.5s/d |
|
|
Keluaran pulsa energi |
1 keluaran optocoupler aktif, 1 keluaran optocoupler reaktif |
|
|
Mengalihkan keluaran |
1 Mengalihkan keluaran |
|
|
Mengganti masukan |
1 masukan optocoupler |
|
|
Lebar pulsa |
80±20 ms |
|
|
Konstanta pulsa |
6400imp/kWh,400imp/kWh (Sesuai dengan arus dasar) |
|
|
Antarmuka dan komunikasi |
RS485: Modbus RTU |
|
|
Jangkauan alamat komunikasi |
Modbus RTU:1~247; |
|
|
Kecepatan baud |
Kecepatan 1200bps~19200bps |
|
|
Suhu relatif |
-25 derajat ~+55 derajat |
|
|
Kelembaban relatif |
Kurang dari atau sama dengan 95℅ (Tanpa kondensasi) |
|

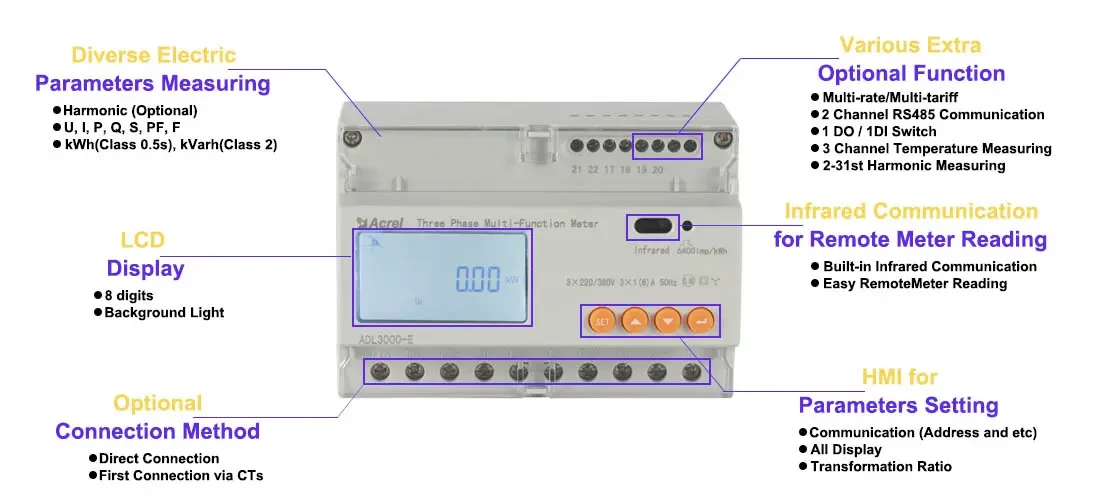

Mengapa Memilih DTSD1352

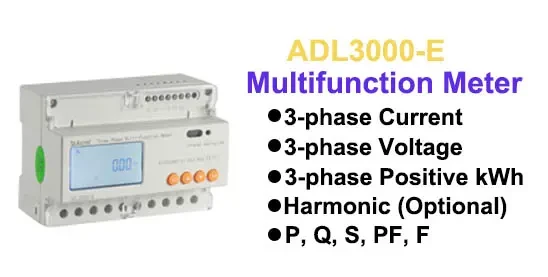

Semua pengukuran parameter listrik
●pemantauan energi listrik fase 3-
● U, I, P, Q, S, PF, F, kWh, kVarh, harmonik
● Dua metode penyambungan, Melalui CT atau sambungan langsung
● Arus sambung langsung Max 80A atau input CT 5A

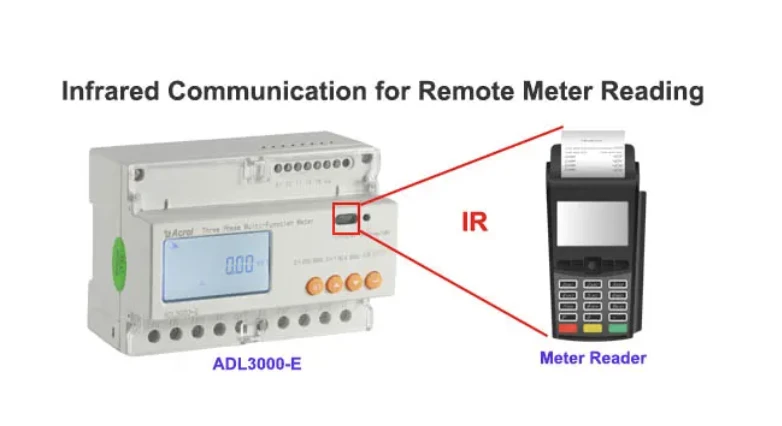

● Komunikasi Inframerah untuk Pembacaan Meter Jarak Jauh
● Komunikasi inframerah internal, Metode Koneksi Opsional
Fungsi

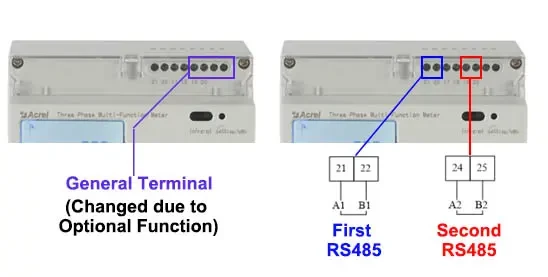

Komunikasi RS485 2 Saluran
● Protokol: MODBUS-RTU
● 1 saluran RS485 atau 2 saluran RS485 keduanya opsional

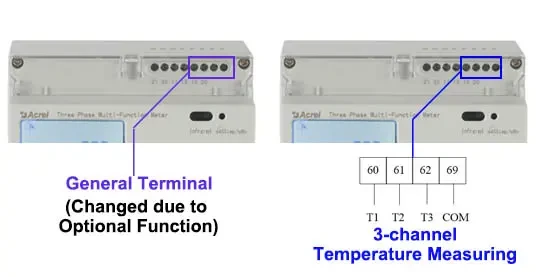

3-Pengukur Suhu Saluran
● Termistor: Sensor suhu NTC
● Rentang Pengukuran: -40 derajat ~+125 derajat

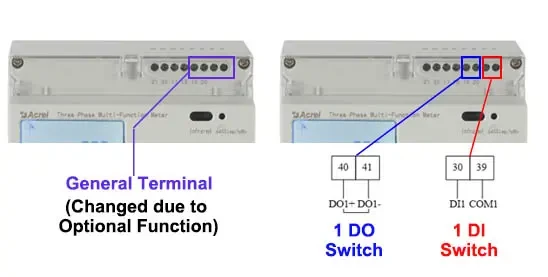

Sakelar DO/DI
● 1 saluran DO
● 1 saluran DI

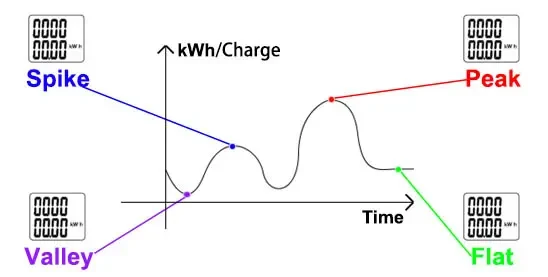

Tarif Multi-tarif/Fleksibel
● 4 Zona waktu
● 4 Tingkat tarif (Spike, Peak, Flat, Valley)
● 2 Daftar periode waktu
● 14 Periode waktu per hari
● Data Dibekukan (48 bulan terakhir atau 90 hari terakhir)
● Permintaan maksimum dan waktu kejadian

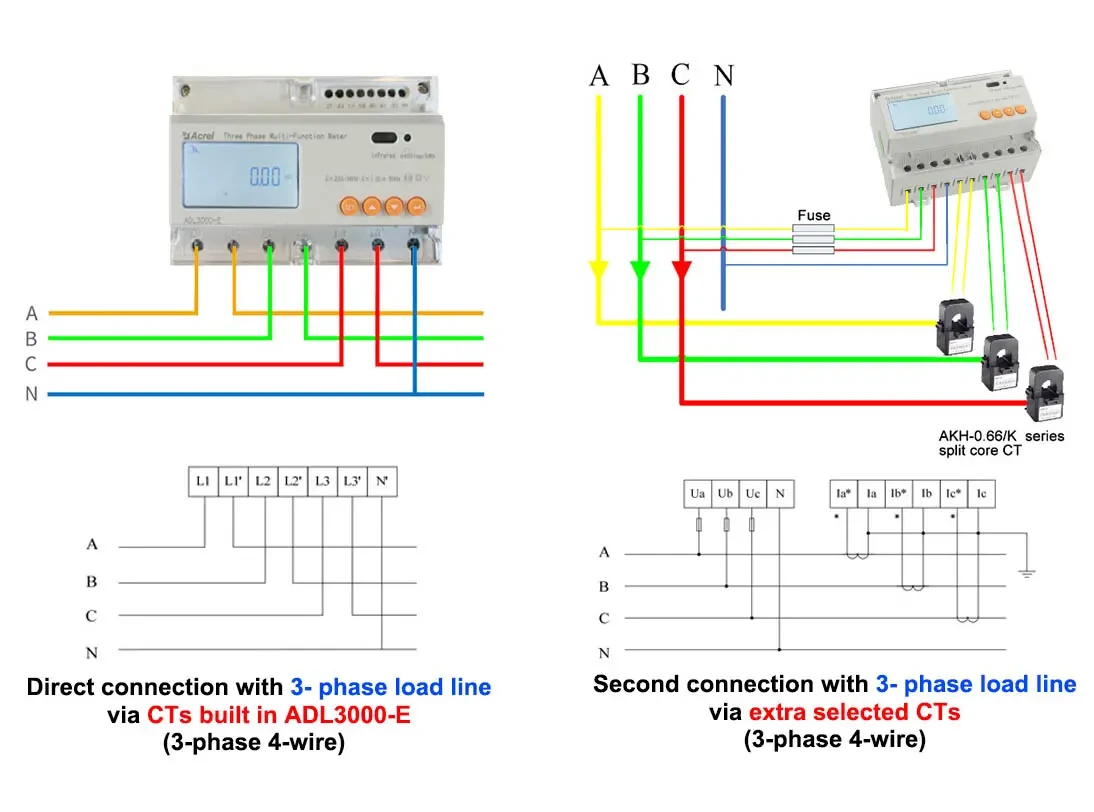

Instrumen Pengkabelan
