Ringkasan

Pemancar listrik Acrel BD Series adalah perangkat yang dapat mengisolasi dan mengirimkan parameter listrik, Transduser Arus Tiga Fasa ini berfungsi sebagai pemancar yang mengubah arus atau tegangan AC menjadi sinyal analog DC linier dengan mengisolasi input dan output. Produk sesuai dengan standar GB / T 13850-1998.

Fungsi

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase&Pengkabelan	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Memasukkan	Voltase	LL langsung	Hingga 480V AC
		LN langsung	Hingga 276V AC
		Dengan PT eksternal	○	○	○	○	○
	Saat ini	Langsung	Hingga 5A AC
	Saat ini	Dengan CT eksternal	○	○	○	○	○
Keluaran	Nilai Normal	DC: 4-20mA、0-20mA, 0-5V, 0-10V, seterusnya
	Ketahanan Beban	Output saat ini≤600Ω Output tegangan≥1000Ω
	Konten Riak	& lt; Nilai Puncak 0,5%
Ukur	Voltase	□	—	—	□
	Saat ini		—	—	□	□	□
	Daya Aktif/Reaktif	—	—	—	—	□	□
	Kekuatan yang Jelas	—	—		—	□	□
	Faktor kekuatan	—	—	R	—	□
	Frekuensi					□	□
Pengukuran Energi	±KWh	—	—	—	—	—	○
Kelas Akurasi	0.5%
Komunikasi	Antarmuka: RS485 Protokol: Modbus-RTU			—
Analog Output	DC 0-5V, 0-10V, 0-20mA, 4-20mA
Keluaran pulsa

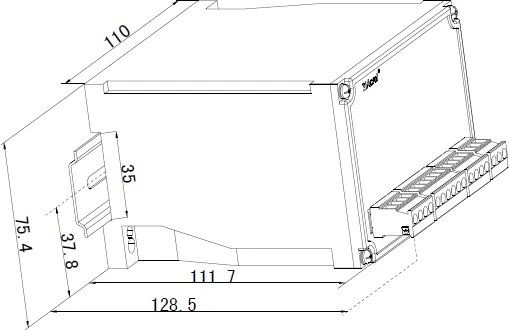

Dimensi (mm)	Perumahan (LxTxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Tenaga bantu		85-265V AC/DC, DC24V, DC48V
Suhu	Operasi	-10 hingga 55℃
Suhu	Penyimpanan	-25 hingga 70
Kelembaban		Hingga 95%, tanpa kondensasi
Instalasi		(Rel) DIN35 memperbaiki bilik dengan sekrup
Standar		GB/T 13850

'○': Ya '—' Tidak '' Pilihan


	Transduser Listrik Seri BD-3P ● Tegangan\Arus\Daya\Faktor daya\Frekuensi ● Kelebihan beban: 1,2 kali dari nilai pengenal ● Output Analog DC 0-5V/0-10V/0-20mA/4-20mA

Transduser Arus Fase Tunggal Seri BD-AI ● Arus AC ● Kelebihan beban: 1,2 kali dari nilai pengenal ● Output Analog DC 0-5V/0-10V/0-20mA/4-20mA
