Ikhtisar

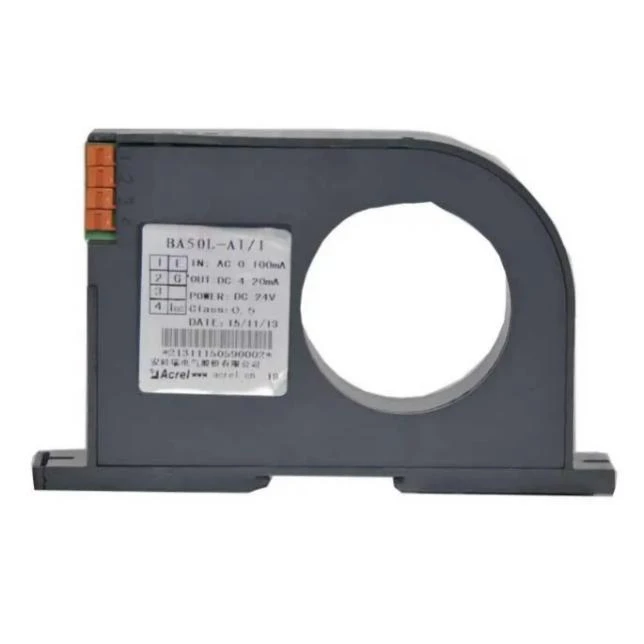

BA50L adalah transformator arus residual konverter yang terutama mendeteksi arus kebocoran sistem kelistrikan. Hal ini dapat memahami status sirkuit listrik dan peralatan setiap saat untuk mencegah kebakaran dan kecelakaan lain yang disebabkan oleh kebocoran.

Fungsi

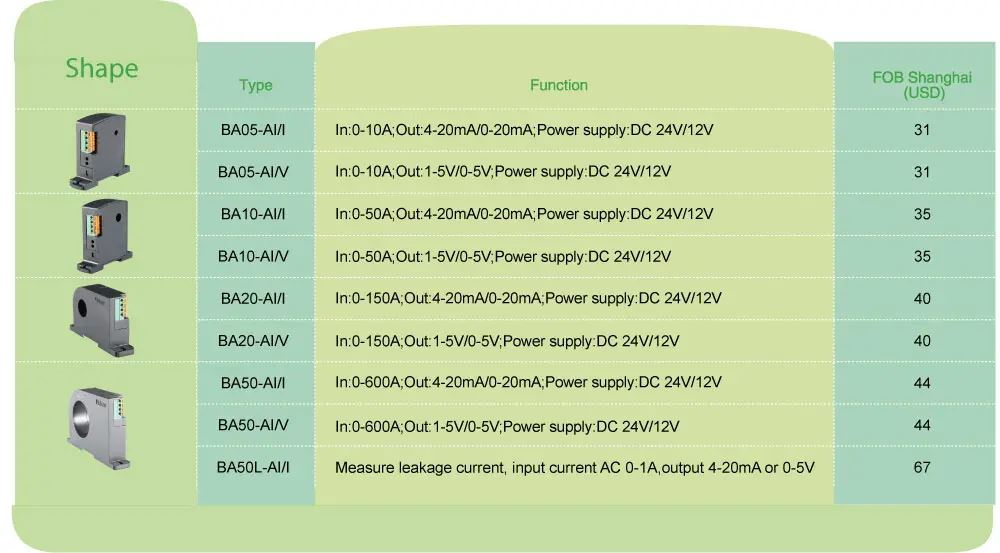

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Daya tambahan	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Konsumsi		≤1W	≤1W	≤1W	≤1W	≤1W
Ukuran melalui lubang		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Masukan	Arus	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (pembatasan arus kebocoran)
Hasil	Nilai nominal	DC4-20mA, atau 0-20mA,0-5V,0-10V dll
	Tahan beban	Output saat ini≤500Ω,Output tegangan≥1kΩ
Kelas Akurasi		0.5%
Waktu respons		≤350ms
Suhu		Operasi:-10 hingga +55°C Storage:-25 hingga +70°C
Koefisien suhu		≤200ppm/°C
Instalasi		(Kereta Api) DIN35, perbaiki bilik dengan sekrup
Standar		GB/T 13850

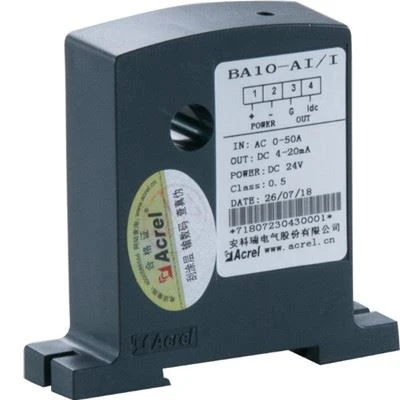

BA10-AI/I

● Aplikasi: Otomatisasi industri

● Input: Pengukuran ac saat ini hingga 50A

Overload: 1,2 kali dari nilai yang dinilai

● Output: DC 4-20mA

BA20-AI/V

● Aplikasi: Otomatisasi industri

● Input: Pengukuran ac saat ini hingga 200A

Overload: 1,2 kali dari nilai yang dinilai

● Output: DC 0-5V

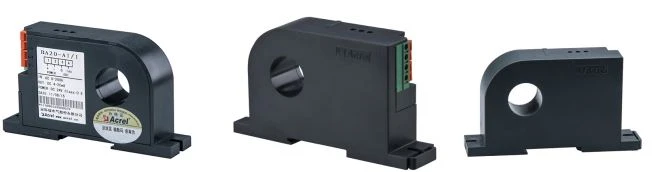

Rupa

JQ77G~7H6BSBOF]A~G}W%8Y

Produk seri BA menerapkan prinsip induksi elektromagnetik untuk mengukur arus AC di jaringan listrik secara real-time dan menggunakan teknologi kompensasi arus dan linier konstan untuk mengisolasi dan mengubahnya menjadi output sinyal DC standar.

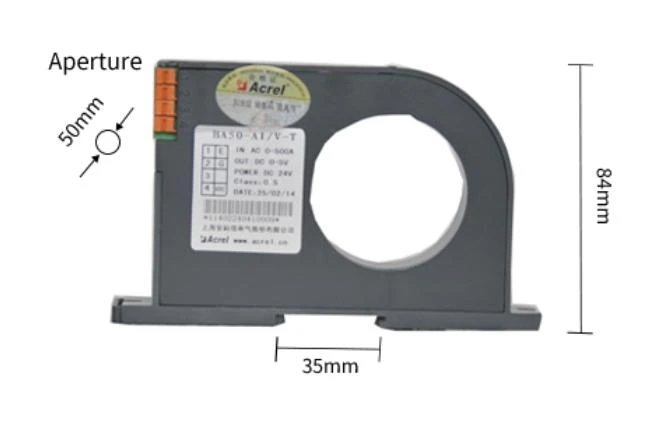

Dimensi

Instalasi

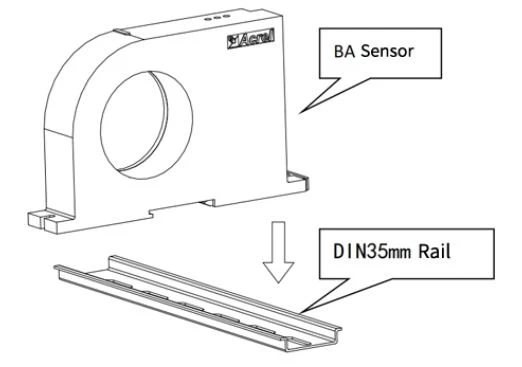

Pilih tempat yang cocok untuk memasang rel DIN35mm standar, dan pasang sensor BA di rel;

Pada panel bawah kabinet, pilih tempat yang cocok untuk membuka dua lubang berulir yang sesuai dengan posisi lubang tetap sensor yang terpasang; Setelah menempatkan sensor, pasang sekrup posisi
