Transduser arus 0-5V

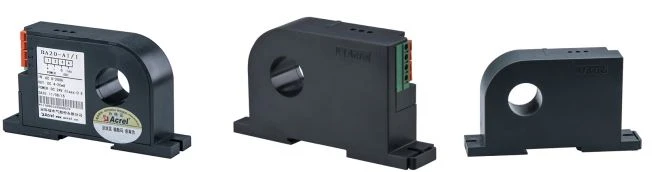

Produk transduser analog seri BA menerapkan prinsip induksi elektromagnetik untuk mengukur arus AC di jaringan listrik secara real time, dan menggunakan teknologi kompensasi arus dan linier konstan untuk mengisolasi dan mengubahnya menjadi output sinyal DC standar.

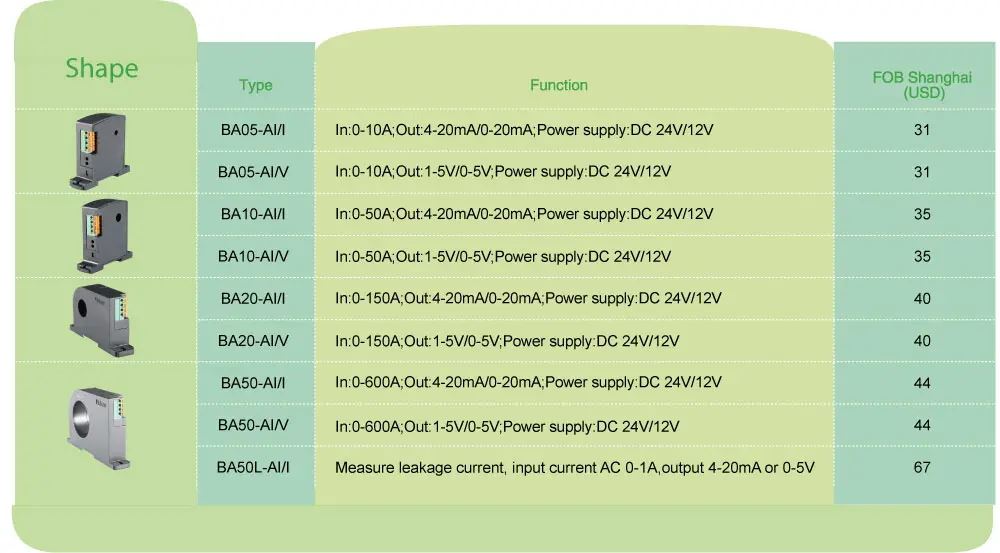

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Daya tambahan	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Konsumsi		≤1W	≤1W	≤1W	≤1W	≤1W
Ukuran melalui lubang		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Masukan	Arus	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (pembatasan arus kebocoran)
Hasil	Nilai nominal	DC4-20mA, atau 0-20mA,0-5V,0-10V dll
	Tahan beban	Output saat ini≤500Ω,Output tegangan≥1kΩ
Kelas Akurasi		0.5%
Waktu respons		≤350ms
Suhu		Operasi:-10 hingga +55°C Storage:-25 hingga +70°C
Koefisien suhu		≤200ppm/°C
Instalasi		(Kereta Api) DIN35, perbaiki pada bilik dengan sekrup
Standar		GB/T 13850

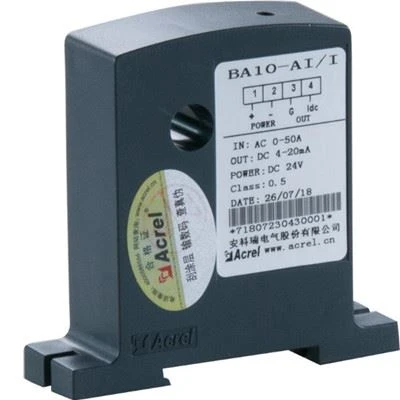

	BA10-AI/I ● Aplikasi: Otomatisasi industri ● Input: Pengukuran ac saat ini hingga 50A Overload: 1,2 kali dari nilai yang dinilai ● Output: DC 4-20mA
BA50L-AI/I ● Input: Arus Kebocoran 0-1A ● Output: DC 4-20mA ● Pengukuran Arus Kebocoran Overload: 1,2 kali nilai dinilai

● Akurasi yang lebih tinggi

● Tingkat Isolasi yang Lebih Tinggi

● Tingkat Keamanan Yang Lebih Tinggi

● Konsumsi Lebih Rendah

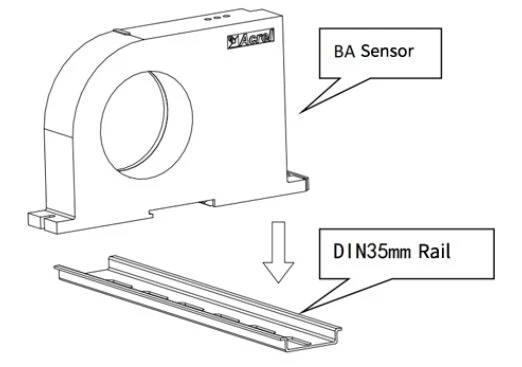

Pilih tempat yang cocok untuk memasang rel DIN35mm standar, dan pasang sensor BA di rel;

Pada panel bawah kabinet, pilih tempat yang cocok untuk membuka dua lubang berulir yang sesuai dengan posisi lubang tetap sensor yang terpasang; Setelah menempatkan sensor, pasang sekrup posisi

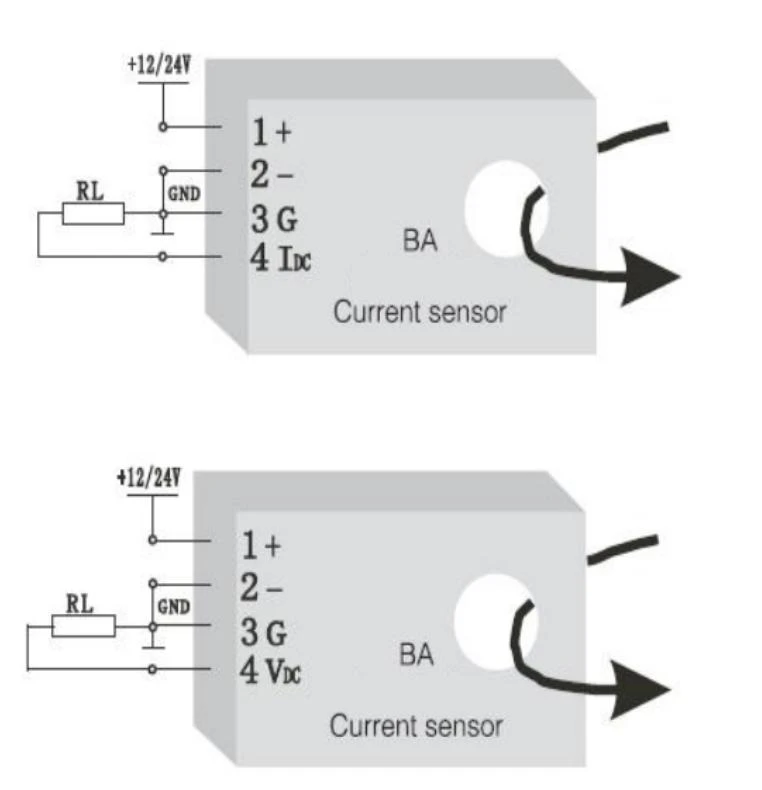

1 —— + Catu daya positif (tidak terbalik)

2 —— - Kekuatan BUMI

3 —— G (Output negatif saat ini, yang dapat dibagi dengan catu daya)

4 —— IDC (Output positif saat ini), VDC (Output tegangan positif)
