Ringkasan

Sensor arus cerdas seri BA menggunakan prinsip induksi elektromagnetik untuk mengukur arus AC di jaringan listrik secara real-time dan menggunakan arus konstan dan teknologi kompensasi linier untuk mengisolasi dan mengubahnya menjadi output sinyal DC standar, atau melalui antarmuka RS485 (Protokol Modbus-RTU) untuk mengirimkan data pengukuran. Catu daya tegangan pengaman DC24V atau 12V dapat digunakan secara luas di bidang otomasi industri. BA50L(Ⅱ)-AI adalah transformator arus sisa AC, yang terutama mendeteksi kebocoran arus sistem kelistrikan, dapat memahami status sirkuit dan peralatan listrik kapan saja, dan mencegah kebakaran dan kecelakaan lain yang disebabkan oleh kebocoran.

Parameter

Parameter teknis			Indeks
Kelas akurasi			Kelas 0.5
Memasukkan	Nilai nominal	BA20(Ⅱ)-AI	Arus AC 0.5A, 50A, 200A, dll. AC 0～(0.5～200)A
		BA50(Ⅱ)-AI	Arus AC 60A, 300A, 600A, dll. AC 0～(60～600)A
		BA50L(Ⅱ)-AI	Arus AC 0.1A, 1A, dll. AC 0～(0.1～1)A
	Kelebihan muatan	Terus menerus 1,2 kali, arus sesaat 10 kali/1S
	Daya yang diserap	≤1VA
	Respon frekuensi	25Hz～800Hz, sangat cocok untuk frekuensi industri
Keluaran	Nilai nominal	DC4～20mA, atau 0～20mA, 0～5V, 0～10V① dll.
	Ketahanan Beban	Ketika catu daya DC12V, keluaran saat ini Kelas 0,5 adalah 250Ω Ketika catu daya DC24V, output saat ini adalah 500Ω, Ketika output tegangan 1KΩ
	Komunikasi	Antarmuka RS485/Modbus-RTU②
Waktu merespon		400ms
Sumber Daya listrik	Voltase	12V atau 24V
	Konsumsi daya	≤1W
Resistansi isolasi		＞100MΩ
Kekuatan tekan		Antara input/output dan catu daya 2.0KV/1min,50Hz
Koefisien Suhu		-10℃～+55℃, 400ppm/
Lingkungan	Suhu	Pekerjaan: -10℃～+55℃ Penyimpanan: -25℃～+70℃
	Kelembaban	93%RH, tidak ada kondensasi, tidak ada tempat gas korosif
	Ketinggian	≤2000m
Metode instalasi		Rel TS35, atau gunakan sekrup untuk memperbaiki kabinet

Catatan: 0～10V output hanya cocok untuk catu daya DC24V;

Fungsi komunikasi adalah opsional.

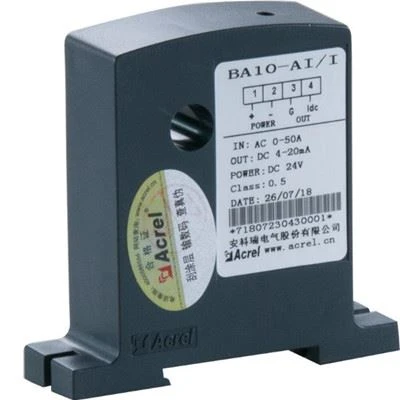

BA10-AI/I

●Aplikasi: Otomatisasi industri

●Input: Pengukuran arus AC hingga 50A

●Overload: 1,2 kali dari nilai pengenal

●Keluaran: DC 4-20mA

BA20-AI/V

●Aplikasi: Otomatisasi industri

●Input: Pengukuran arus AC hingga 200A

●Overload: 1,2 kali dari nilai pengenal

●Keluaran: DC 0-5V

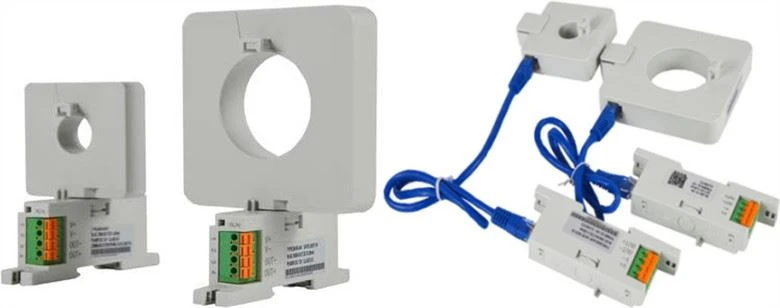

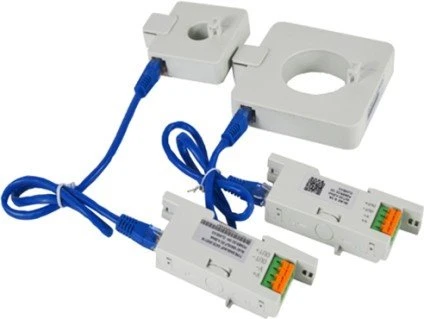

Penampilan

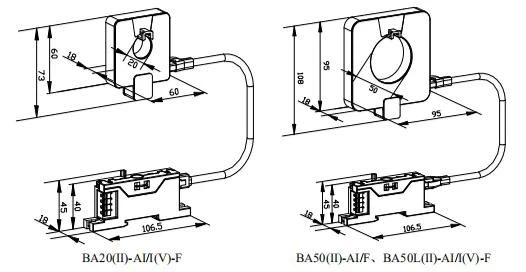

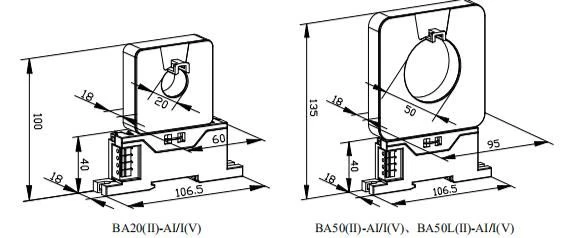

Dimensi

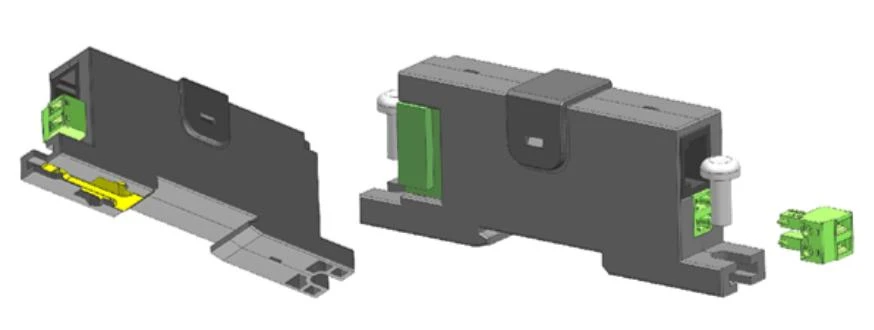

Instalasi Terintegrasi

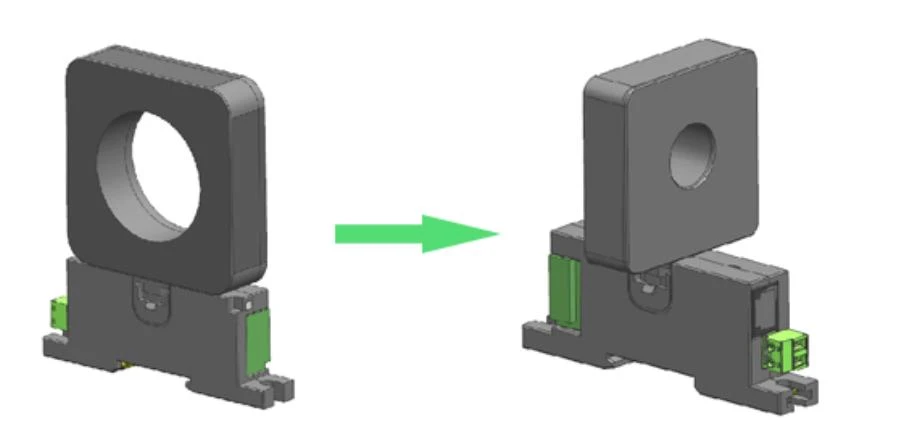

Instalasi terintegrasi, struktur yang berputar dapat digunakan di bagian berlubang.

Ada 20, 50 ukuran lubang untuk pilihan Anda.

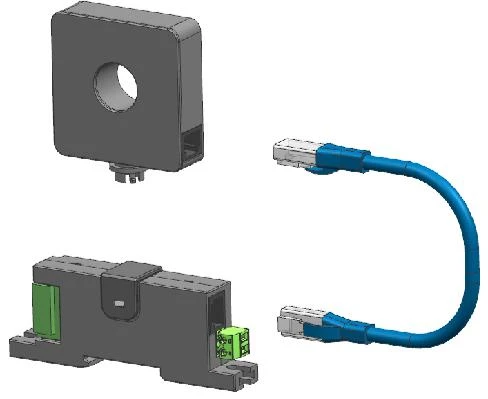

Badan utama dapat dihubungkan ke layar tampilan untuk menampilkan parameter saat ini dan mengatur saat instalasi terintegrasi (gunakan layar tampilan yang ada sejauh mungkin)
