Ikhtisar

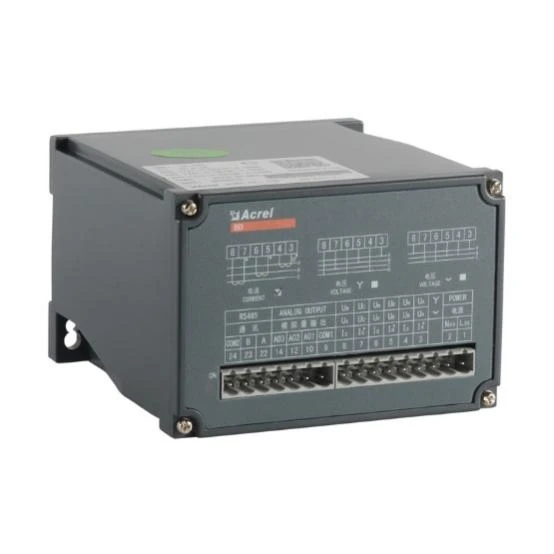

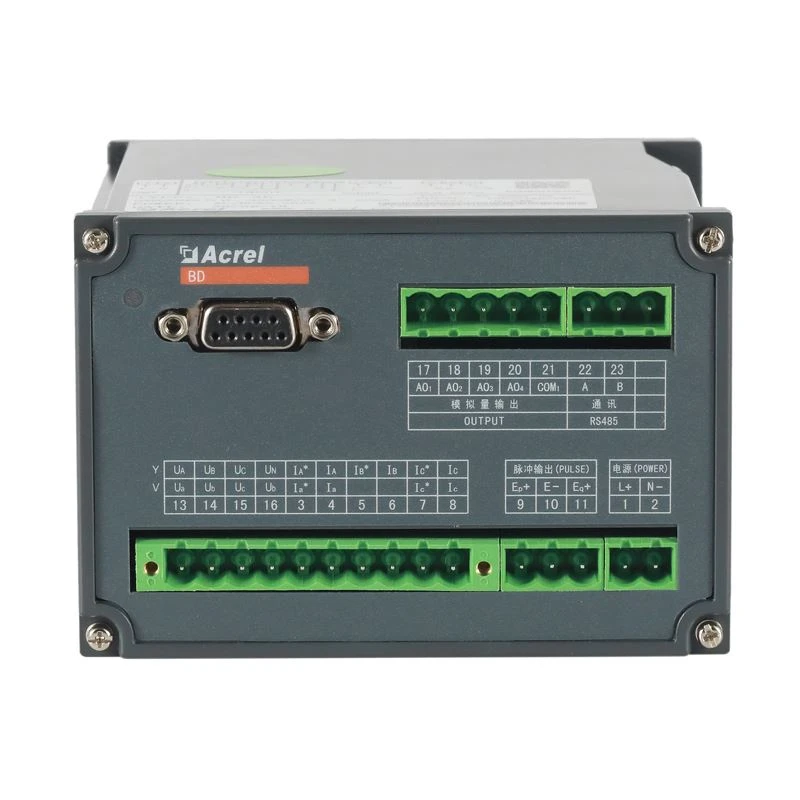

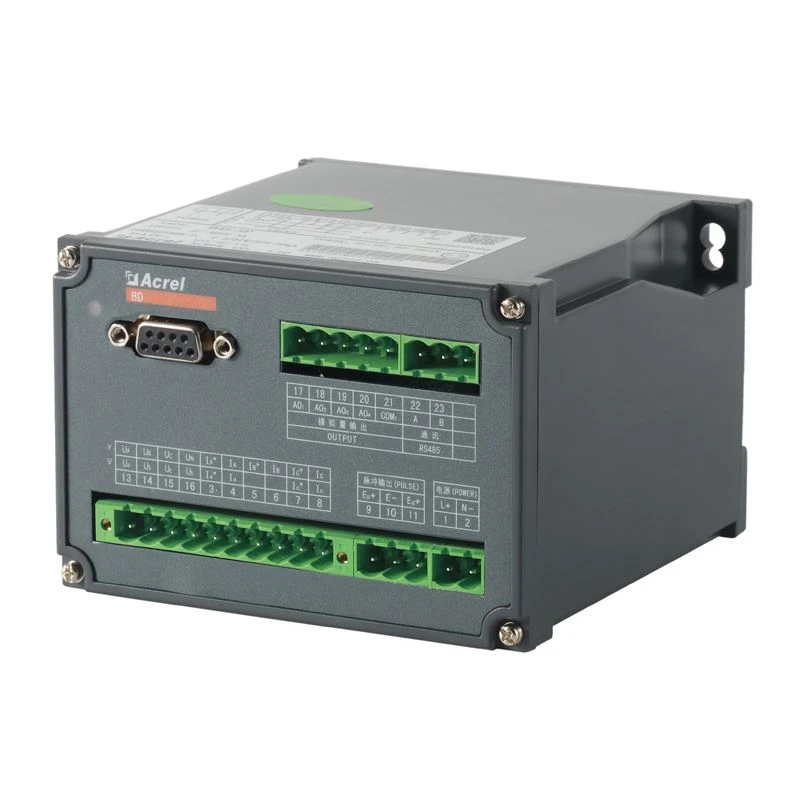

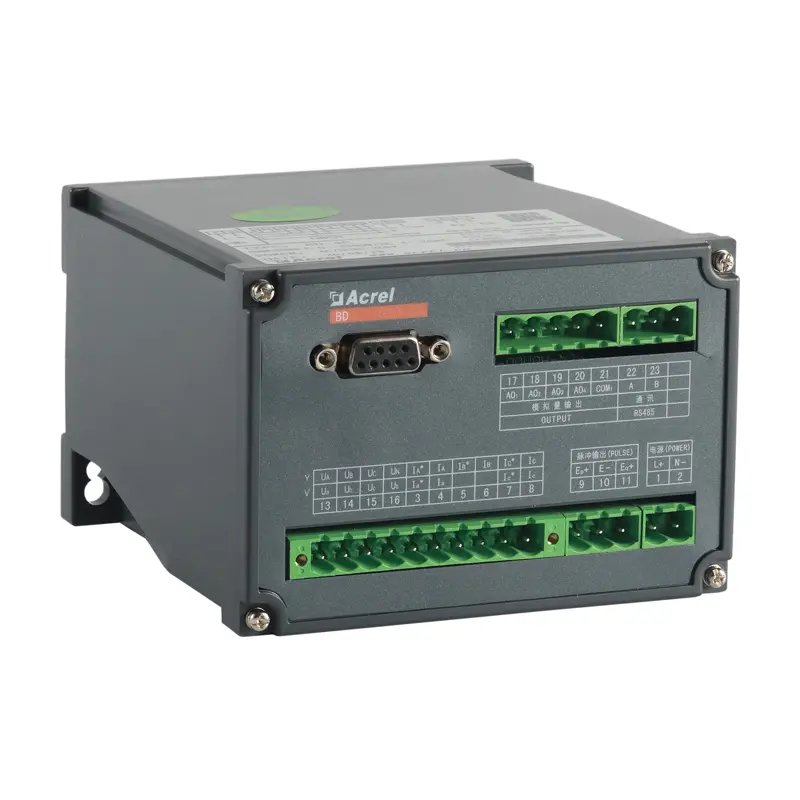

Pemancar listrik Acrel BD Series adalah perangkat yang dapat mengisolasi dan mengirimkan parameter listrik, Transduser Frekuensi Daya seri BD-3P ini dapat mengukur daya aktif, daya reaktif; 1,2 kali nilai yang dinilai overload; DC 0-5V/ 0-10V / 0-20mA / 4-20mA semua dapat dipilih sebagai output analog.

Fungsi

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase&Kabel	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Masukan	Voltase	L-L langsung	Hingga 480V AC
		L-N langsung	Hingga 276V AC
		Dengan PT eksternal	○	○	○	○	○
	Arus	Langsung	Hingga 5A AC
	Arus	Dengan CT eksternal	○	○	○	○	○
Hasil	Nilai Normal	DC:4-20mA、0-20mA, 0-5V, 0-10V, seterusnya
	Tahan Beban	Output saat ini≤600Ω Output tegangan≥1000Ω
	Konten Ripple	<0.5% peak="">
Mengukur	Voltase	□	—	—	□
	Arus		—	—	□	□	□
	Daya Aktif/Reaktif	—	—	—	—	□	□
	Kekuatan yang Jelas	—	—		—	□	□
	Faktor Daya	—	—	R	—	□
	Frekuensi					□	□
Pengukuran Energi	±KWh	—	—	—	—	—	○
Kelas Akurasi	0.5%
Komunikasi	Antarmuka: RS485 Protokol: Modbus-RTU			—
Keluaran Analog	DC 0-5V,0-10V,0-20mA,4-20mA
Output Pulsa
Dimensi(mm)	Perumahan (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Daya Tambahan		85-265V AC/DC,DC24V,DC48V
Suhu	Operasi	-10 sampai 55°C
Suhu	Penyimpanan	-25 hingga 70°C
Kelembaban		Hingga 95%, tidak ada kondensasi
Instalasi		(Kereta Api) PERBAIKAN DIN35 pada bilik dengan sekrup
Standar		GB/T 13850
