Ikhtisar

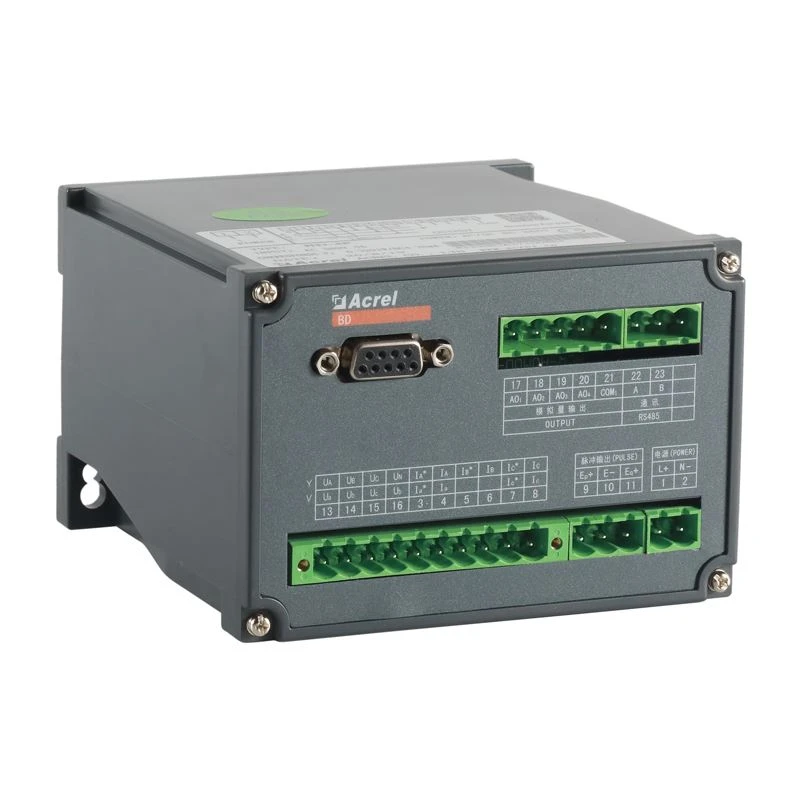

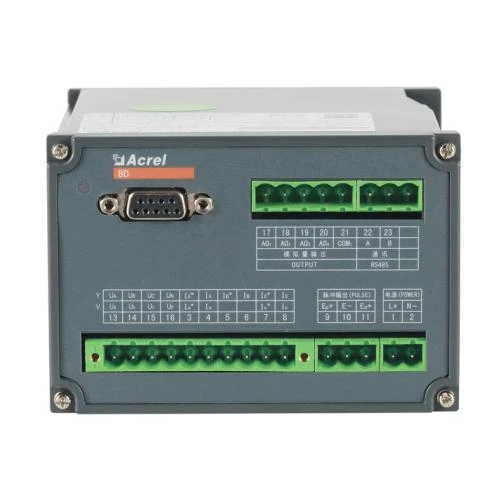

BD-4E Tiga fase 4-kawat Multi-listrik parameter pemancar digital mengirimkan nilai kWh sistem tenaga listrik ke pulsa linier tinggi. Ini memiliki antarmuka komunikasi RS485, mengadopsi protokol Modbus, dan mengekspor arus tiga fase, tegangan, daya aktif, daya reaktif, frekuensi, faktor daya, energi reaktif energi aktif dan sebagainya. 1 ~ 4 saluran analog opsional, output pulsa energi listrik dua saluran.

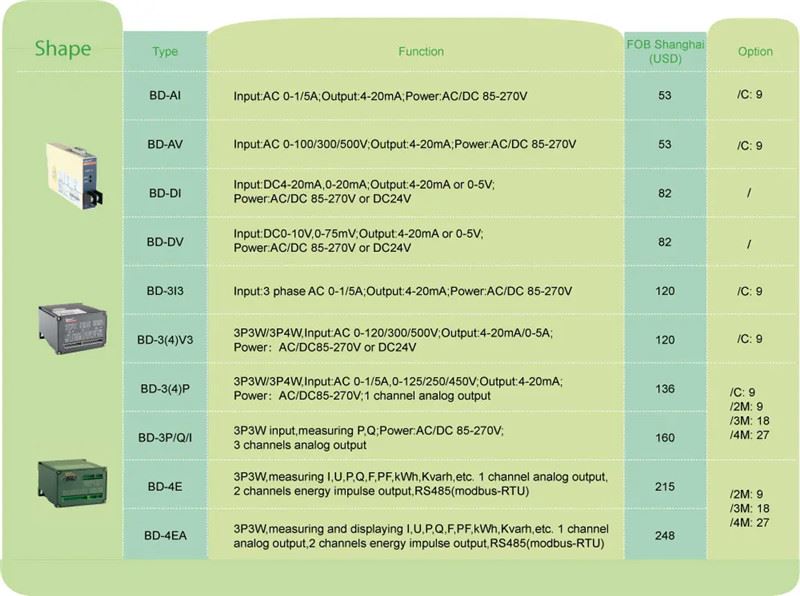

Fungsi
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Fase&Kabel | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Masukan | Voltase | L-L langsung | Hingga 480V AC | ||||
L-N langsung | Hingga 276V AC | ||||||
Dengan PT eksternal | ○ | ○ | ○ | ○ | ○ | ||
Arus | Langsung | Hingga 5A AC | |||||
Dengan CT eksternal | ○ | ○ | ○ | ○ | ○ | ||
Hasil | Nilai Normal | DC:4-20mA、0-20mA, 0-5V, 0-10V, seterusnya | |||||
Tahan Beban | Output saat ini≤600Ω Output tegangan≥1000Ω | ||||||
Konten Ripple | <0.5% peak=""> | ||||||
Mengukur | Voltase | □ | — | — | □ | ||
Arus |
| — | — | □ | □ | □ | |
Daya Aktif/Reaktif | — | — | — | — | □ | □ | |
Kekuatan yang Jelas | — | — |
| — | □ | □ | |
Faktor Daya | — | — | R | — | □ | ||
Frekuensi |
| □ | □ | ||||
Pengukuran Energi | ±KWh | — | — | — | — | — | ○ |
Kelas Akurasi | 0.5% | ||||||
Komunikasi | Antarmuka: RS485 Protokol: Modbus-RTU |
|
| — |
|
|
|
Keluaran Analog | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Output Pulsa | |||||||
Dimensi(mm) | Perumahan (WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Daya Tambahan | 85-265V AC/DC,DC24V,DC48V | ||||||
Suhu | Operasi | -10 sampai 55°C | |||||
Penyimpanan | -25 hingga 70°C | ||||||
Kelembaban | Hingga 95%, tidak ada kondensasi | ||||||
Instalasi | (Kereta Api) PERBAIKAN DIN35 pada bilik dengan sekrup | ||||||
Standar | GB/T 13850 | ||||||
'○': Ya '—' Tidak '
' Opsional
 | Transduser tiga fase BD-3I3 seri ● Aplikasi: Otomatisasi industri ● Input: Pengukuran AC saat ini hingga 200A Overload: 1,2 kali dari nilai yang dinilai ● Output Analog DC 0-5V / 0-10V / 0-20mA / 4-20mA |
Transduser Fase Tunggal Seri BD-AI Saat Ini ● Aplikasi: Otomatisasi industri ● Input: Arus AC Overload: 1,2 kali dari nilai yang dinilai ● Output Analog DC 0-5V / 0-10V / 0-20mA / 4-20mA |  |

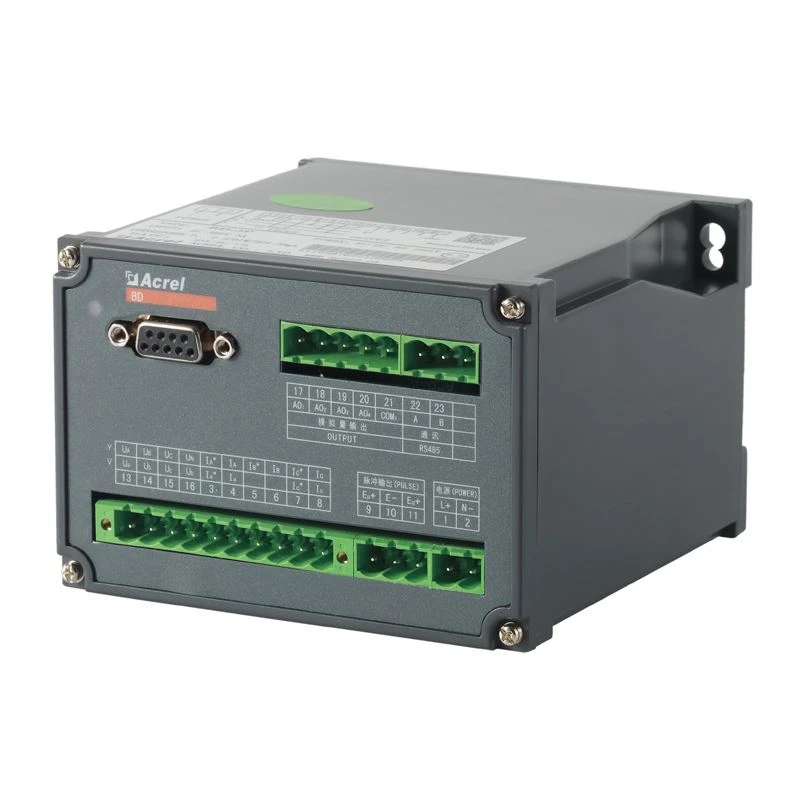

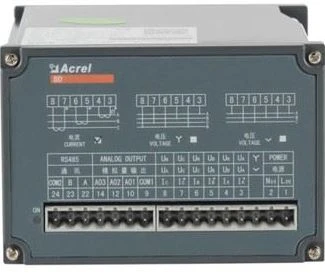

Rupa

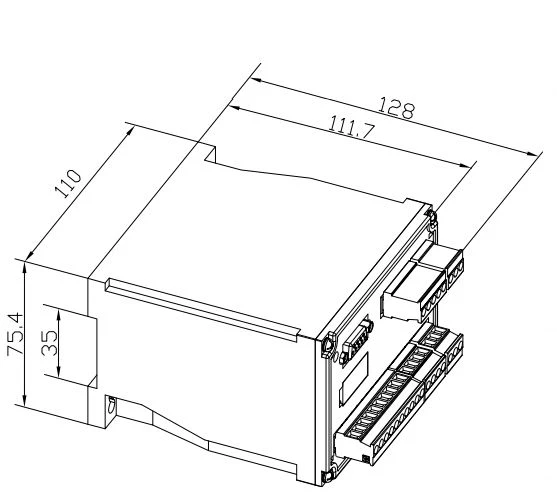

Dimensi
(L*W*H: 128*110*75.4)

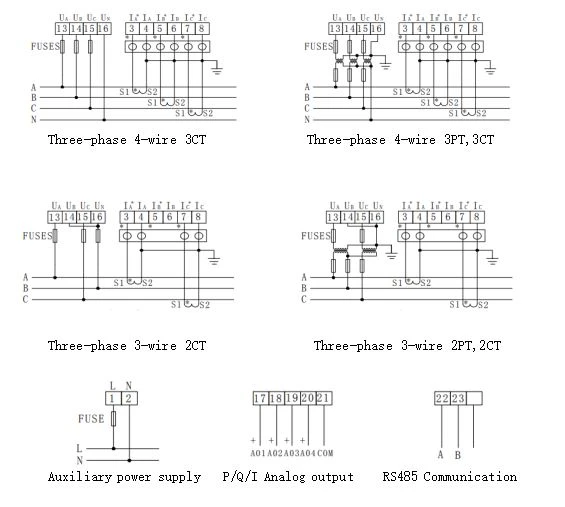

Instalasi
E. g. Sinyal input adalah AC 100V 5A, 4-channel transmisi output hubungan yang sesuai
| Mentransmisikan output | Mengukur objek | Hubungan yang sesuai |
AO1 | P | 4-20mA -> 0-866W |
BOQ | Q | 4-20mA->0-866var |
BOP | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
