Deskripsi
Modul suhu dan kelembaban WH-M terutama digunakan untuk menguji suhu internal dan kelembaban kabinet saklar tegangan menengah dan tinggi, kotak terminal, unit utama cincin, gardu kotak dan peralatan lainnya. Modul ini mengadopsi shell khusus, dengan efek ventilasi yang baik, penampilan halus, dapat secara efektif melindungi komponen internal, meningkatkan masa pakai, dan memfasilitasi instalasi dan kabel.

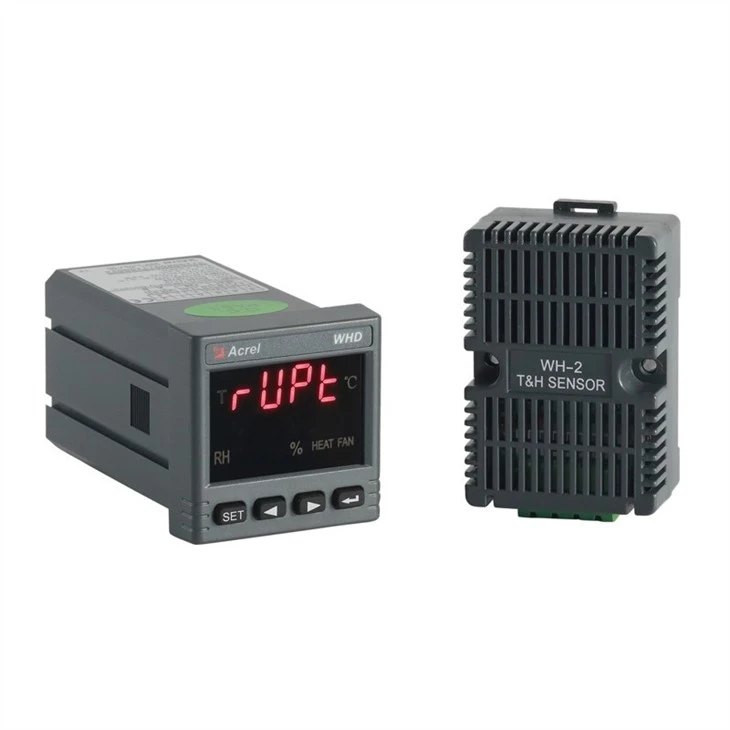

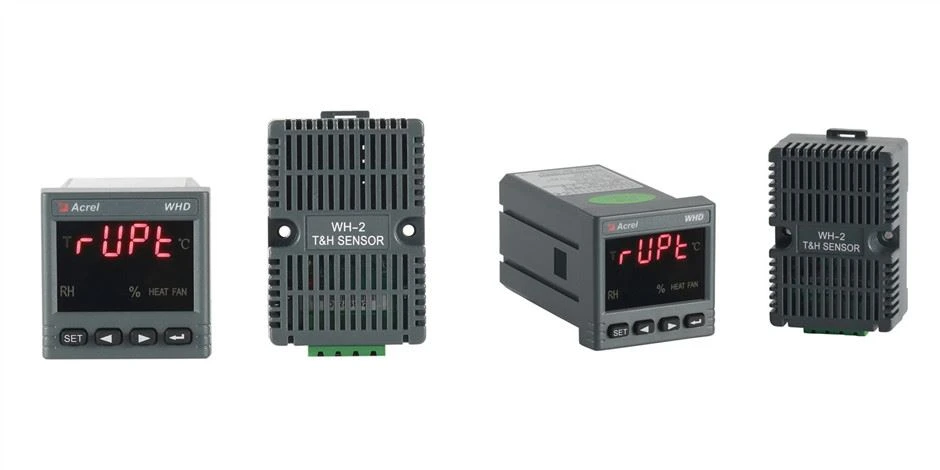

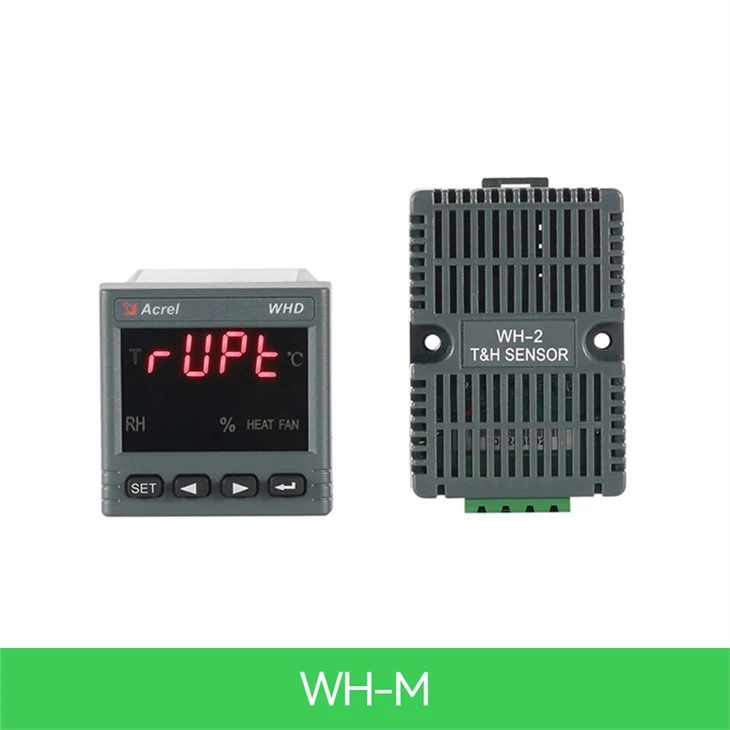

Rupa
Parameter
Parameter teknis | Indeks | |
Rentang pengukuran | Suhu | -40,0°C~80,0°C |
Kelembaban | 20%RH~95%RH | |
Ketepatan | Suhu | ±1°C |
Kelembaban | ±5%RH | |
Komunikasi | Protokol RS485, (MODBUS-RTU) | |
Catu daya tambahan | Voltase | DC 12~24V |
Konsumsi | ≤0.5W | |
Waktu rata-rata antara kegagalan | ≥50000 jam | |
Lingkungan | Suhu | -40°C~+80°C |
Kelembaban | ≤95% RH, Tidak ada kondensasi, tidak ada gas korosif | |
Ketinggian | ≤2500 m | |

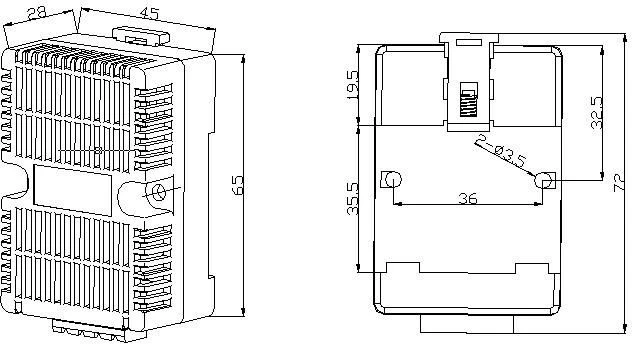

Dimensi
Kabel
Gambaran Umum Komunikasi
Meteran menggunakan protokol komunikasi Modbus-RTU, yang mendefinisikan secara rinci kode cek, urutan data, dll., Yang diperlukan untuk pertukaran data tertentu. Protokol MODBUS MENGGUNAKAN koneksi respons master-slave (half duplex) pada satu jalur komunikasi. Ketika sinyal komputer utama ditujukan ke terminal unik (slave), terminal mengirimkan sinyal balasan untuk transmisi ke host.
Protokol MODBUS hanya memungkinkan komunikasi antara komputer host (PC, PLC, dll) dan perangkat terminal, tetapi tidak memungkinkan pertukaran data antara perangkat terminal independen, sehingga setiap perangkat terminal tidak akan menempati jalur komunikasi selama inisialisasi mereka, tetapi hanya menanggapi sinyal query tiba di mesin.

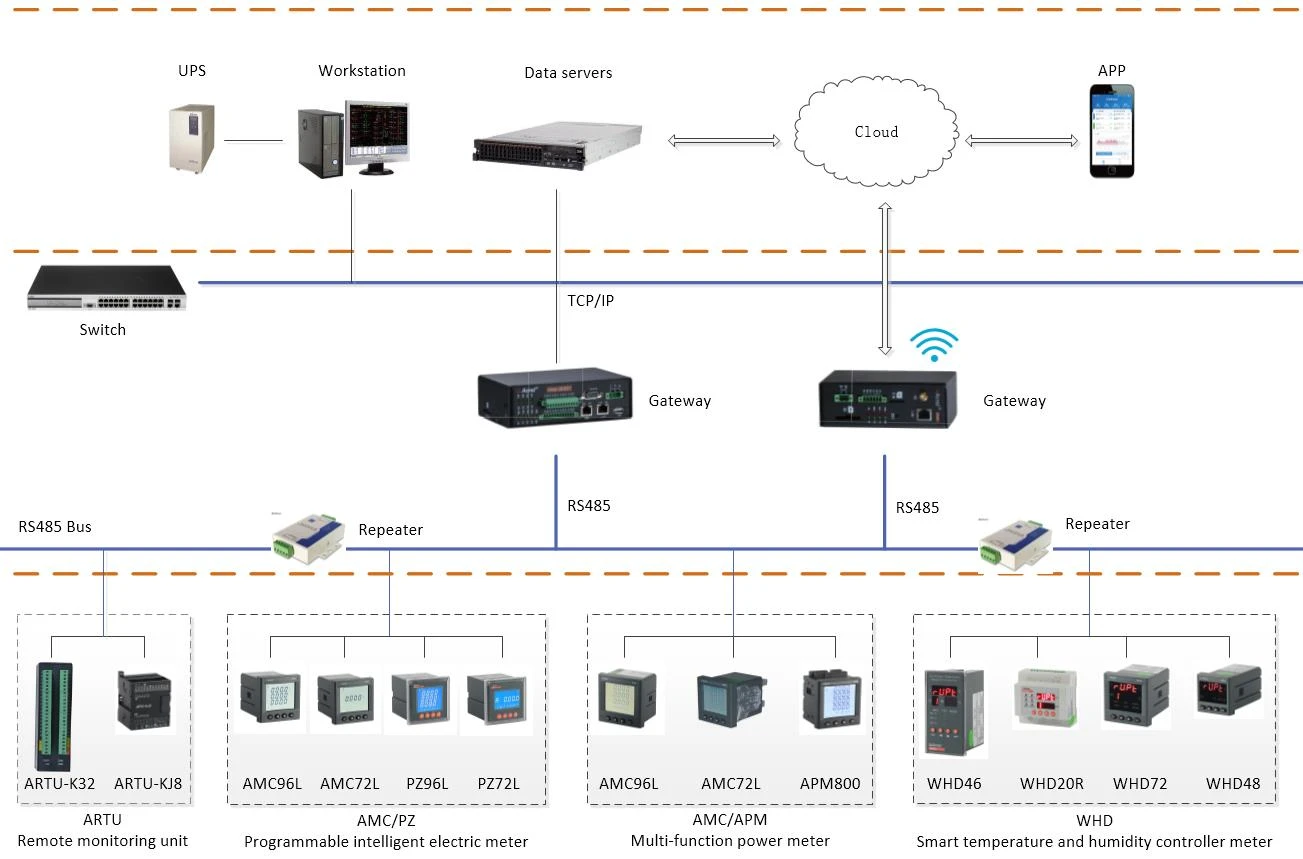

Skenario Aplikasi
