Abstrak:Artikel ini memperkenalkan penerapan Pengukur Energi Multi Sirkuit ADF400L di Vietnam. Pengukur energi multi-channel seri ADF400L, melalui cara modul kombinasi dapat mewujudkan 36 sirkuit fase tunggal terbesar atau 12 sirkuit tiga fase, CT connect atau direct connect. rangkaian meteran energi ini dengan akurasi tinggi, konsentrasi tinggi, manajemen terpusat, fleksibilitas pemasangan, keunggulan satu sama lain tanpa gangguan oleh komunitas, sekolah, perusahaan di semua bidang. Rangkaian meter mendukung fungsi daya prabayar.
1. Ikhtisar proyek:
Perusahaan tersebut berlokasi di Vietnam.Pelanggan membutuhkan 2 saluran akses langsung tiga fase dan 2 saluran pengukuran akses sekunder tiga fase. Pengukur energi seri ADF400L Acrel memenuhi aplikasi dan kondisi pengguna'
2. Spesifikasi produk：
Modul Utama
1. Catu daya 3 * 220/380V tiga fase untuk menyediakan daya kerja untuk modul pengukuran back-end;
2. Antarmuka manusia-mesin: LCD dan tombol
pemrograman;
3. Komunikasi inframerah;
4. Menggesek kartu RF (fungsi IC);
5. 2 Saluran komunikasi jaringan RS485 (*fungsi C);
6. Komunikasi RS485 untuk modul nirkabel tambahan No. 3 (mode koneksi RJ45);
7. Hingga 2DI/2DO (fungsi K);
8. Hingga 1 komunikasi Ethernet (fungsi CE);
Modul Pengukuran Akses Transformator
1. Dua arah tiga fase 3*1 (6) Pengukuran dapat direalisasikan;
2. 2 output pulsa energi aktif;
3. 2 status kerja tiga fase, denyut nadi dan
indikasi komunikasi;
4. Hingga fungsi 4DI/4DO (fungsi K);

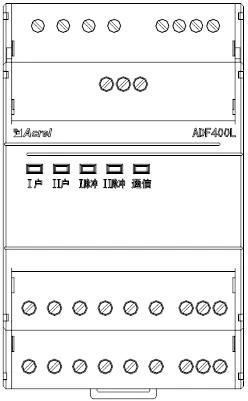

Akses Langsung ke Modul Pengukuran
1. Dapat mewujudkan pengukuran tiga fase 3 * 10 (80) satu arah atau pengukuran fase tunggal tiga arah 10 (80);
2.1 keluaran pulsa energi aktif;
3. Status kerja tiga fase, indikasi LED status pulsa dan komunikasi;
3. Fungsi utama：
Menampilkan | LCD |
Pemantauan energi | Energi aktif (positif-negatif), Energi reaktif (positif-negatif) |
Pengukuran daya | Tegangan, arus, faktor daya, frekuensi, daya aktif, daya reaktif, daya semu, |
Fungsi harmonik | Total harmonik-sub harmonik (2～31) |
3 fase ketidakseimbangan | Tegangan, Arus tidak seimbang |
KENAKALAN | Modul utama 2DI2DO; CT connect 2DI4DO (koneksi langsung) |
Komunikasi | Inframerah; RS485 MODBUS-RTU dan DL/T645 |
Energi sejarah | Rekor energi 12 bulan |
4.Aplikasi
Pengukur Energi Multi Sirkuit ADF400L dapat mencapai hingga 12 pengukuran akses langsung tiga fase atau 36 fase tunggal atau 12 pengukuran akses induktor timbal balik tiga fase, hibrida akses langsung dan akses induktor timbal balik melalui metode pengukuran kombinasi modul.
5. Kesimpulan
Seri meteran energi listrik ADF400L populer di kalangan masyarakat, sekolah, perusahaan, dll. karena akurasinya yang tinggi, pemasangan terpusat, manajemen terpusat, fleksibilitas pemasangan yang tinggi, dan non-interferensi.
Bibliografi
1.Solutions Untuk Sistem Micro-grid Perusahaan 2021.04
