Abstrak: Makalah ini memperkenalkan aplikasi pengukur energi DC Acrel DJSF1352-RN di sisi DC dari sistem fotovoltaik di Nigeria. Ini terutama digunakan untuk mengukur arus DC dalam sistem fotovoltaik, dan bekerja sama dengan sensor arus hall untuk mengukur, berkomunikasi, dan mengontrol sistem sirkuit.
1. Ulasan Proyek
Perusahaan tersebut berlokasi di Nigeria dan merupakan perusahaan energi baru. Terutama terlibat dalam proyek pembangkit listrik fotovoltaik di Afrika. Pelanggan ingin menggunakan DC meter dan sensor hall untuk memantau arus dan tegangan di sisi DC sistem fotovoltaik.
2. Pengukur Energi DC DJSF1352-RN
DJSF1352-RN meteran listrik DC yang dipasang di rel yang dirancang untuk stasiun pangkalan telekomunikasi, tumpukan pengisian DC, fotovoltaik surya dan aplikasi lainnya, rangkaian meter ini dapat mengukur tegangan, arus, daya dan energi maju dan mundur dan seterusnya dalam sistem DC. Penggunaan situs yang sebenarnya, Anda dapat mengukur daya total, tetapi juga mengukur energi dalam jangka waktu tertentu. Hasil pengujian dapat digunakan untuk tampilan lokal, tetapi juga dengan peralatan kontrol industri, komputer untuk membentuk sistem pengukuran dan kontrol.
Meter dapat memiliki antarmuka komunikasi inframerah dan antarmuka komunikasi RS-485, dan mendukung protokol Modbus-RTU dan protokol DLT645-97 (07) pada saat yang sama. Pengukur dapat memiliki output alarm relai dan fungsi input digital; Anda dapat mengatur rasio , alarm, dan komunikasi melalui tombol panel meteran sesuai dengan kebutuhan yang berbeda. Pengukur dapat memiliki perekaman acara sakelar (protokol Modbus), pemrograman dan catatan pengaturan acara (protokol 645), fungsi pembekuan data seketika dan waktu (protokol 645), fungsi perekaman nilai maksimum dan minimum dari tegangan dan daya saat ini.

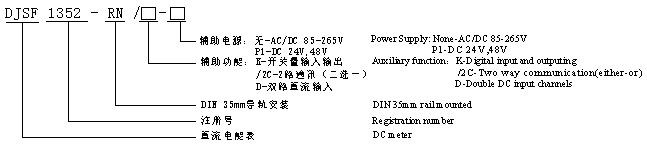

3. Deskripsi Jenis dan Fungsi
Catatan: ketika input DC ganda, fungsi D, dipilih, jika input sensor arus Hall digunakan di
saluran saat ini, modul catu daya harus disediakan untuk memasok daya ke sensor Hall kedua; jika fungsi D tidak disediakan, catu daya built-in meteran listrik dapat digunakan.
Parameter teknik | Indeks | |||||
Memasukkan | Nilai nominal | Rentang masukan tegangan | masukan saat ini | |||
DC 0-1000V | Sensor hall：0-20mA、4-20mA、0-5V，0-10V dan seterusnya. | |||||
Kelebihan muatan | 1,2 kali dinilai (terus menerus); 2 kali dinilai/1 detik; | |||||
Konsumsi daya | Tegangan: 0.2VA, arus 0.1VA | |||||
Kelas akurasi | Kelas 1 | |||||
Fungsi | Menampilkan | Layar LCD segmen 8-bit (LCD) | ||||
Antarmuka Komunikasi | RS485 dua opsi | |||||
Protokol komunikasi | Modbus-RTU，DL/T 645-2007 | |||||
Mengalihkan | Beralih keluaran | 2 Output relai, 2A/30VDC atau 2A/250VAC | ||||
Beralih masukan | 2 input kontak kering | |||||
Keluaran pulsa | Output pulsa kedua, output pulsa energi | |||||
Lihat tampilan SYS->PLUS di pengaturan menu meteran. Misalnya: Pengukur menampilkan 100, yaitu 100imp/kWh | ||||||
Sumber Daya listrik | Rentang tegangan: | AC/DC 85-265V atau DC24V (±10%) atau DC48V (±10%) | ||||
Konsumsi daya | ≤ 3W | |||||
Frekuensi daya menahan tegangan | Catu daya // Input tegangan // Input arus // Output relai dan input sakelar // Antarmuka komunikasi // Output pulsa 3kV/1 menit Catu daya // Output relai // Input tegangan // Input arus 3kV/1 menit Output pulsa // Antarmuka komunikasi // Beralih input 2kV/1 menit | |||||
Tegangan menahan impuls | ±6KV | |||||
Resistansi isolasi | ≥ 40M Ω | |||||
Rata-rata jam kerja bebas hambatan | ≥50000h | |||||
Lingkungan | Suhu | Suhu operasi normal: -25 °C ~ 65 °C; Batasi suhu kerja: -40 °C ~ 70 °C; Suhu penyimpanan: -40℃～+80℃ | ||||
Kelembaban | 93% RH, tidak ada kondensasi, tidak ada gas korosif | |||||
Ketinggian | ≤2500m | |||||
4. Split Core Hall Transformer Saat Ini
Jenis | Nilai saat ini | Nilai keluaran | Mengukur Bukaan | Sumber Daya listrik |
AHKC-EKA | 0-(50-500)A | 5V/4V | 20mm | ±15V |
AHKC-EKAA | DC 0- (50-500)A | 4-20mA | 20mm | 12V/24V |
AHKC-EKDA | AC 0- (50-500)A | 4-20mA | 20mm | 12V/24V |
AHKC-EKB | 0-(200-1000)A | 5V/4V | 40mm | ±15V |
AHKC-EKBA | DC 0-(200-1000)A | 4-20mA | 40mm | 12V/24V |
AHKC-EKBDA | AC 0- (200-1000)A | 4-20mA | 40mm | 12V/24V |
AHKC-EKC | 0-(500-1500)A | 5V/4V | 55mm | ±15V |
AHKC-EKCA | DC 0- (500-1500)A | 4-20mA | 55mm | 12V/24V |
AHKC-EKCDA | AC 0- (500-1500)A | 4-20mA | 55mm | 12V/24V |
AHKC-K | 0-(400-2000)A | 5V/4V | 64*16mm | ±15V |
AHKC-KAA | DC 0-(400-2000)A | 4-20mA | 64*16mm | 12V/24V |
AHKC-KDA | AC 0-(400-2000)A | 4-20mA | 64*16mm | 12V/24V |
AHKC-H | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
AHKC-KA | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
AHKC-HB | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
AHKC-HBAA | DC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
DC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
DC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V | |
AHKC-HBDA | AC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
AC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
AC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V |
5. Kebutuhan Pelanggan
PV DC48V，电流是DC100A。
Pelanggan memiliki sistem hibrida surya. Panel PV, penyimpanan baterai, dan generator diesel untuk stasiun telekomunikasi，Semua 3 sistem terhubung ke satu bus bar. Mereka ingin mengetahui pembacaan watt hour dari bus bar menggunakan meteran DC. Dan situs surya mereka adalah situs telekomunikasi. tegangan catu daya adalah DC 48V, arus DC100A.
Bibliografi
1.Solutions Untuk Sistem Micro-grid Perusahaan 2021.04
