Tiga Fase Meter Energi Prabayar

Pengukuran: 3-fase kWh (Kelas 0.5s), kVarh, Daya Aktif, Daya Reaktif, Arus, Tegangan dan lain-lain
Tegangan Berperingkat: 3x380 ~ 456V AC & 45 ~ 65Hz (Input Sinyal Tegangan juga berfungsi sebagai Catu Daya Meter)
● Rated Current: 3x10(80) AC (Direct Connection); 3x1(6)AC (Terhubung melalui CTs)
Komunikasi: RS485 (MODBUS-RTU); Inframerah
● Kontrol Otomatis: Built-in Holding Relay untuk Kontrol On-off Switch
Multi-rate &Multi-tariff: 4 Tarif Tarif (Spike, Peak, Valley dan Flat kWh Unit Price)

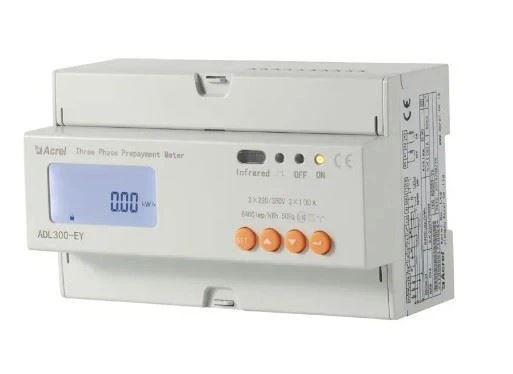

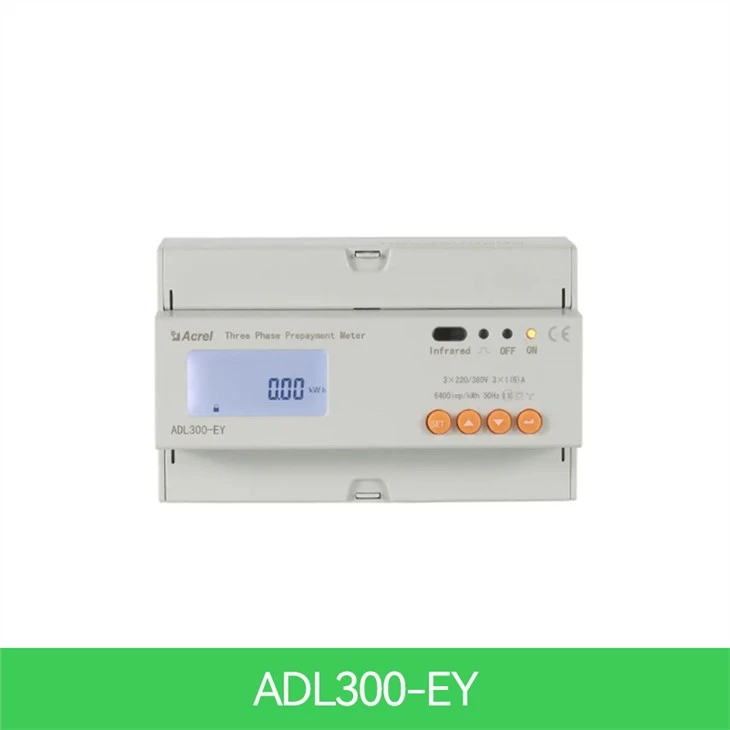

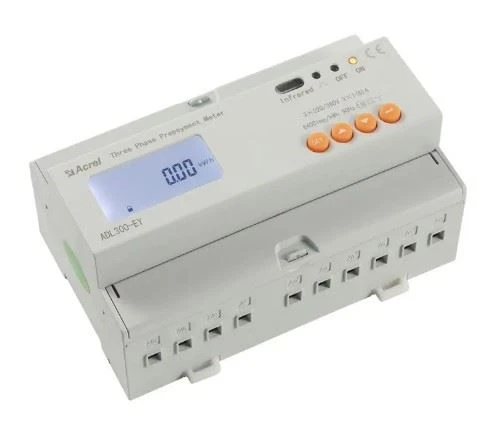

● Model: ADL300-EY

Deskripsi

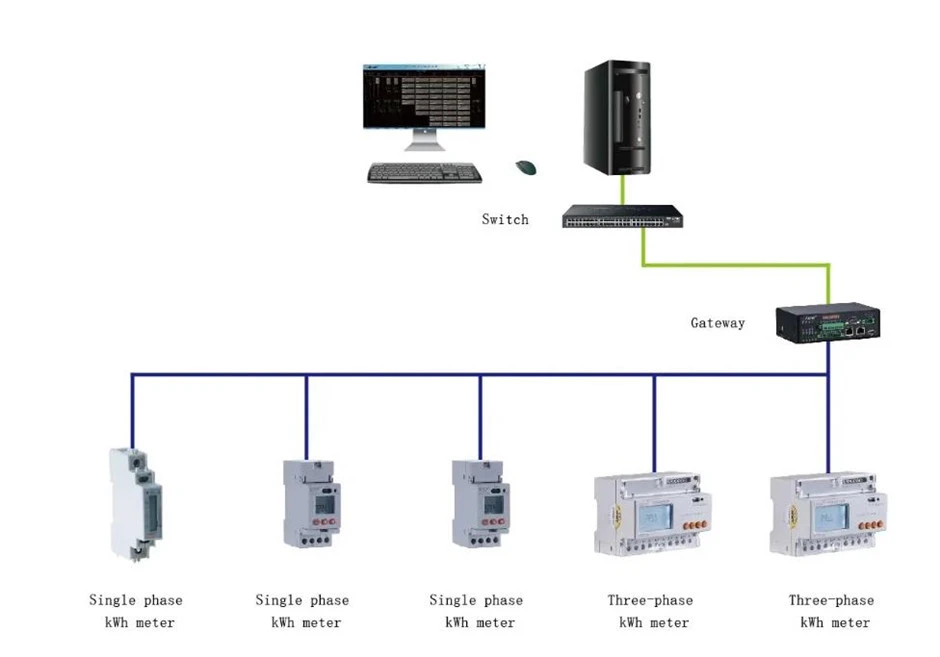

Saat ini Acrel memiliki tiga meter energi prabayar, meter prabayar fase tunggal ADL100-EY dengan kontrol intro, meter prabayar tiga fase ADL300-EY dengan kontrol intro, dan meter energi prabayar ADF400L, mereka banyak digunakan untuk menghitung energi aktif tunggal dan tiga fase masing-masing pada frekuensi 50 Hz. Meter memiliki fungsi prabayar, pengendalian beban dan komunikasi RS485, dll. Di dalam meter memiliki istirahat memegang kecil untuk menyadari arus hidup atau mati. Dengan platform Acrel IoT EMS dapat mewujudkan remote control daya. Meter ini memenuhi persyaratan teknis terkait meteran daya elektronik dalam standar IEC62053-21, IEC62053-22.

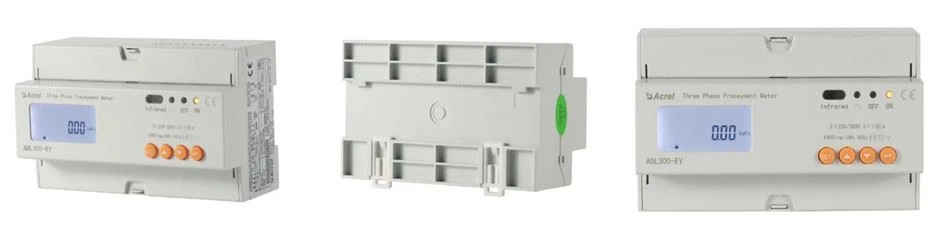

Rupa

Parameter

Parameter teknis		ADL300-EY
Voltase	Tegangan referensi	3×220/380V
	Referensi Frekuensi	50Hz
	Konsumsi	<4va(each>
Arus	Arus input	1(6)A,10(80)A
	Mulai saat ini	Terhubung langsung: 0.004 Ib, terhubung melalui CT: 0.002In
	Konsumsi	<4va (maximum="">
Pengukuran performa	Akurasi dari Mengukur	Kelas 0.5s
Akurasi jam		Kesalahan ≤0.5s/d
Pulsa aktif	Lebar pulsa	80ms±20ms
Pulsa aktif	Konstanta pulsa	6400imp/kWh,400 imp/kWh
Communicati on	Antarmuka	RS485(A+、B-)
	Mode koneksi	Konduktor twisted twisted yang terlindung
	Protokol	MODBUS-RTU

Fungsi

Nama fungsi	Deskripsi fungsi		Fungsi Memberikan
	ADL300-EY	ADL100-EY
Pengukuran kWh	Total kWh aktif (positif dan negatif secara total)		■
Pengukuran listrik Parameter	U、I 、P、Q、S、PF、F		■
Mode pra-bayar	Melalui pengisian ulang prabayar komunikasi RS485, enkripsi data		■
Menguasai	Built-in high-kapasitas sub-holding relay untuk mencapai kontrol on-off beban		■
Layar LCD	Layar LCD bagian 8 bit		■
Komunikasi	Antarmuka komunikasi: RS485, Komunikasi protokol: MODBUS-RTU		■
Multi-tarif	4 tarif, interval 14 kali menurut hari		□F
