Keterangan

Pengukur energi DC cerdas seri PZ dirancang untuk aplikasi seperti panel DC, tenaga surya, stasiun pangkalan telekomunikasi, dan port pengisian daya. Rangkaian instrumen ini dapat mengukur tegangan, arus, daya, daya maju dan mundur dalam sistem DC. Ini dapat digunakan untuk tampilan lokal dan terhubung dengan peralatan kontrol industri, komputer, dari sistem pengukuran dan kontrol.

Pengukur energi DC cerdas seri PZ juga memiliki berbagai fungsi alasan eksternal bagi pengguna untuk dipilih: antarmuka komunikasi RS485, protokol Modbus-RTU, output alarm relai, input/output digital. Sesuai dengan persyaratan yang berbeda, melalui tombol panel instrumen, Anda dapat mengatur rasio, parameter komunikasi

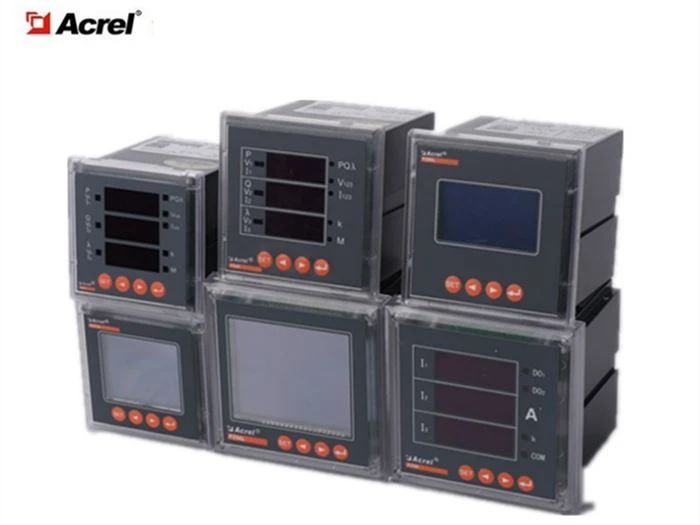

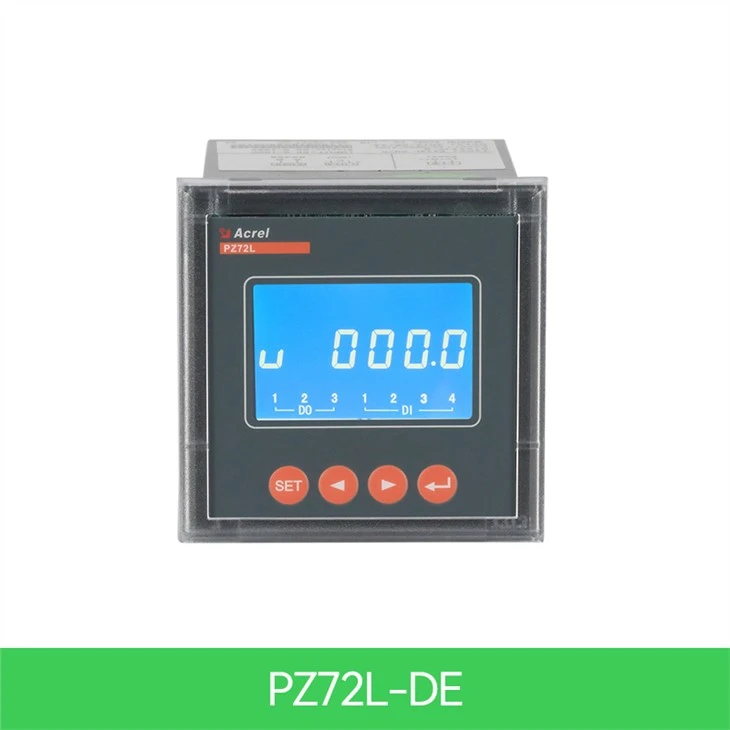

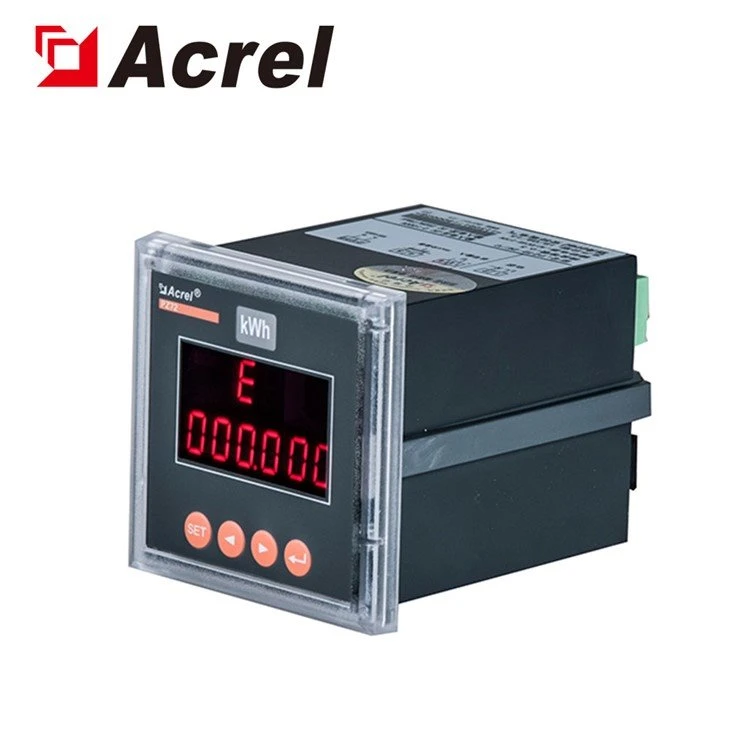

Penampilan

Produk memenuhi persyaratan teknis yang relevan dari spesifikasi pengukur daya DC Q/GDW1825-2013 standar, GB/T29318-2012 Pengukuran energi listrik pengisian non-kendaraan untuk kendaraan listrik, Q/GDW364-2009 Single -spesifikasi meter energi fase.

Parameter

Parameter	Nilai
Memasukkan	Tegangan DC	Rentang Masukan	0-100V,0-500V,0-1000V
		Resistansi Masukan	Greater than or equal to 6kΩ/V
	Arus DC	Rentang Masukan	0-2500A (Shunt atau Sensor Hall)
		Melangsir	Keluaran 75mV
		aula	Keluaran 0-20mA, 0-5V
		Konsumsi	Kurang dari atau sama dengan 1mW
	Kelebihan muatan	.2 peringkat kali lipat (terus menerus); peringkat 10 kali lipat selama 1 detik
Kelas akurasi	{0}{}.5 kelas
pulsa	Tegangan dan arus: 750V, 300A, Konstanta Pulsa Default: 100imp/kWh
	Tegangan dan arus: 1000V, 300A, Konstan Pulsa Default: 100imp/kWh
	Tegangan dan arus: 1000V, 200A, Konstanta Pulsa Default: 100imp/kWh

Fungsi	Pengukuran parameter listrik	U, I, P
	Pengukuran kWh	kWh aktif (positif dan negatif) kWh aktif (positif dan negatif)
	Multi Tarif	Dua set jadwal, satu tahun dapat dibagi menjadi 4 zona waktu, setiap set jadwal dapat diatur ke 12 slot waktu harian, 4 tarif (F1, F2, F3, F4 adalah puncak dan lembah datar), interval minimum dari periode waktu adalah 15 menit, dan periode waktu dapat diatur melintasi titik nol. (Hanya untuk LCD meter kristal cair)
	Catatan data historis	Ini dapat menghitung energi listrik historis dalam 12 bulan terakhir (energi listrik pada berbagai tingkat). (Hanya LCD meter memiliki)
	Beralih fungsi input dan output	PZ72 has two switch outputs and two switch inputs. PZ96 has two switch outputs and four switch inputs. The switch output is relay output, which can realize "remote control" and alarm output. The switch input can not only collect and display local switch status information but also the remote transmission function can be realized through the RS485 of the instrument, that is, the "remote signal" function.
	Menampilkan	LCD atau LED
	Komunikasi	Antarmuka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU atau protokol DL/T645-2007 Baud rate 1200, 2400, 4800, 9600, 19200, 38400 opsional, inframerah ditetapkan pada 1200bps.
Mengalihkan	DI	Input kontak kering, terpasang-catu daya instrumen, isolasi fotolistrik
Mengalihkan	MELAKUKAN	2 output relai, kontak biasanya terbuka, kapasitas 2A/30VDC atau 2A/250VAC
Sumber Daya listrik	Rentang tegangan	85-265VAC, 50/60Hz; 20-60VDC; 100-350VDC
Sumber Daya listrik	Konsumsi	Kurang dari atau sama dengan 2W
Resistansi Isolasi	Greater than or equal to 100MΩ
Frekuensi daya menahan tegangan	3kV/1min（RMS）
Lingkungan	Suhu	Pekerjaan:-25 derajat - ditambah 65 derajat ;penyimpanan:-40 derajat - ditambah 80 derajat
	Kelembaban	Kurang dari atau sama dengan 93 persen RH Tanpa-kondensasi
	Ketinggian	Kurang dari atau sama dengan 2500m

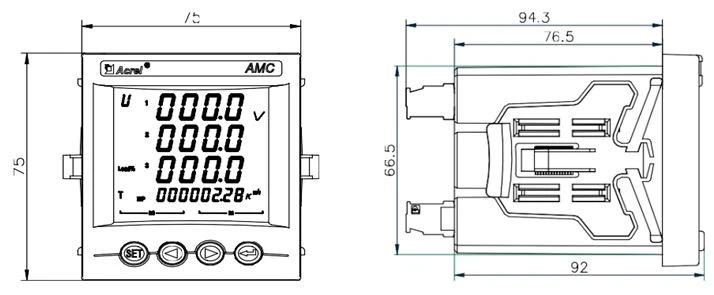

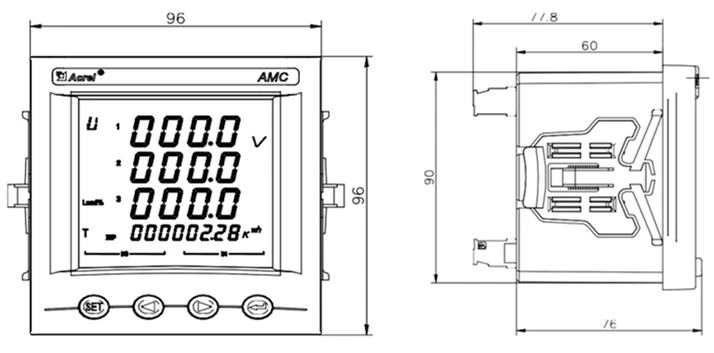

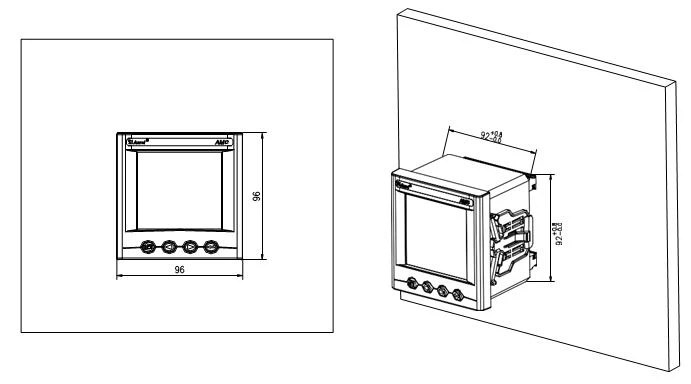

Ukuran

Garis besar	ukuran pelat muka		ukuran perumahan			potong ukuran
Garis besar	lebar	tinggi	lebar	tinggi	kedalaman	lebar	tinggi
72 persegi	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 persegi	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
