Deskripsi Produksi

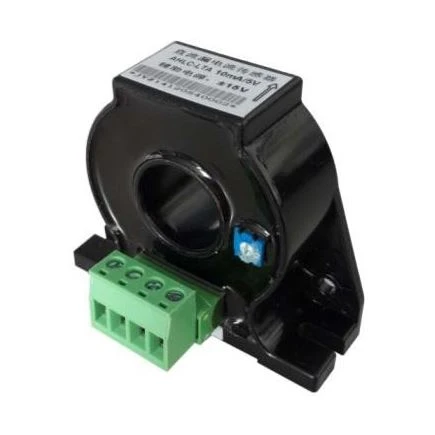

Dc kebocoran arus sensor adalah modul pengukuran yang mengubah arus searah diukur menjadi arus searah proporsional atau sinyal tegangan sesuai dengan teori fluxgate dan sisi input sangat terisolasi dari sisi output. Output khas termasuk sinyal 4-20mA, DC0-5V dan DC0-10V. Sinyal standar ini dapat diperoleh oleh berbagai perangkat seperti kartu PLC, RTU dan DAS dan digunakan untuk aplikasi pemantauan saat ini yang berbeda. kebocoran transformator arus mengelilingi outlet + dan – sirkuit DC.
Ini mendeteksi sinyal output sensor di cabang sirkuit. Jika isolasi di cabang sirkuit normal, arus yang melewati sensor harus sama dalam arah yang berlawanan. Sinyal output adalah nol. Jika cabang sirkuit dikandangkan, arus diferensial melewati transformator arus kebocoran dan output sensor tidak nol. Oleh karena itu, dimungkinkan untuk mengidentifikasi cabang grounded dalam sistem DC dengan mendeteksi sinyal output dari cabang sirkuit. Teori ini menjamin identifikasi garis yang akurat dan mencegah pengaruh kapasitansi terdistribusi.
Rupa

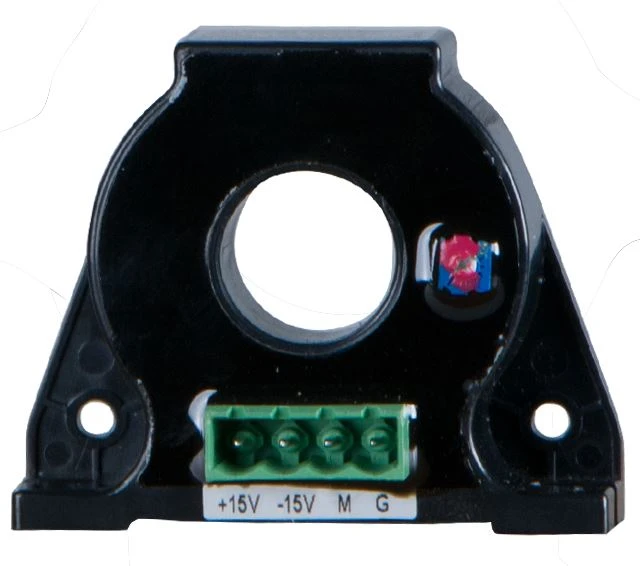

AHLC-LTA
AHLC-EA

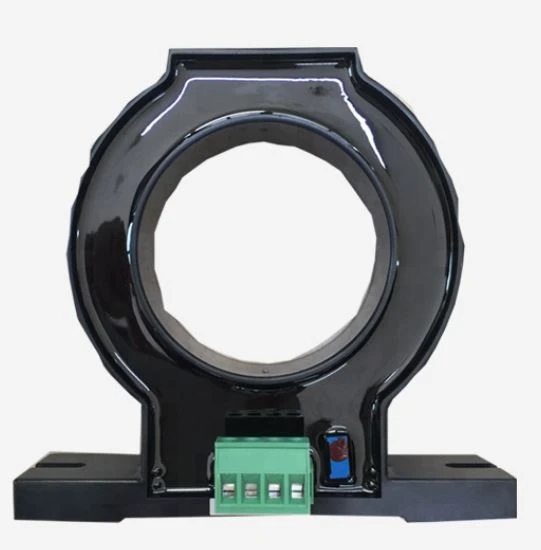

AHLC-EB
Parameter
Spesifikasi | Dinilai saat ini | Catu daya | Output terukur | Mengukur aperture (mm) | Tingkat presisi |
AHLC-LTA | DC 10mA ~ 2A | ± 15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA ~ 2A | ± 15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA ~ 2A | ± 15V | 5V | φ 60 | 1 |

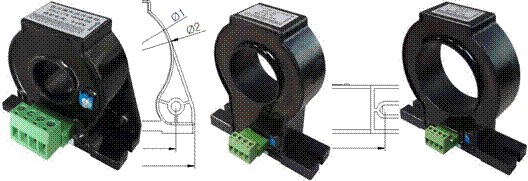

Dimensi (satuan: mm)
| ||
| Gambar.1 | Gambar.2 | Gambar.3 |
Spesifikasi ukuran | Ukuran kerangka(mm) | Melalui | Mounting | Perawakan | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Gambar.1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Gambar.2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Gambar.3 |
Kabel
