Deskripsi produk
 Acrel mengukur transformator saat ini memiliki rentang pengukuran arus utama 5-3000A, tingkat akurasi kelas 0,2 atau kelas 0,5, mengubah nilai arus tinggi menjadi 5A atau 1 A, didedikasikan untuk pengukuran industri, dan dapat digunakan bersama dengan meter energi listrik penagihan, dan pengukurannya akurat dan dapat diandalkan. |
Transformator Pengukuran Saat Ini kami menggunakan desain flip, penampilan yang indah, dan kabel yang nyaman. Bahan penutup flip yang dipilih polikarbonat transparan dapat melihat kabel timbal sekunder dengan jelas. Jenis lubang kombinasi melingkar dapat digunakan sebagai sinyal arus AC untuk melewati komponen pengaturan kabel dan bus bar dan biasanya digunakan dalam kombinasi dengan alat ukur listrik.

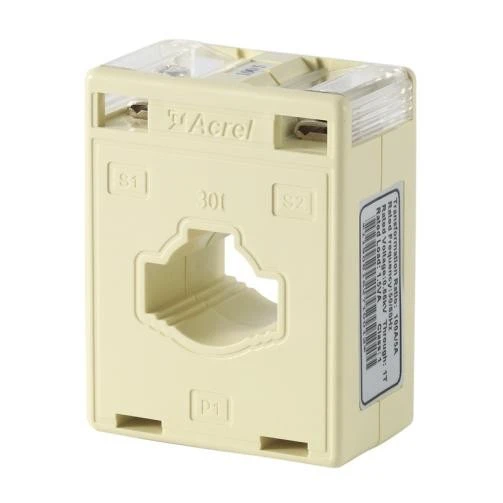

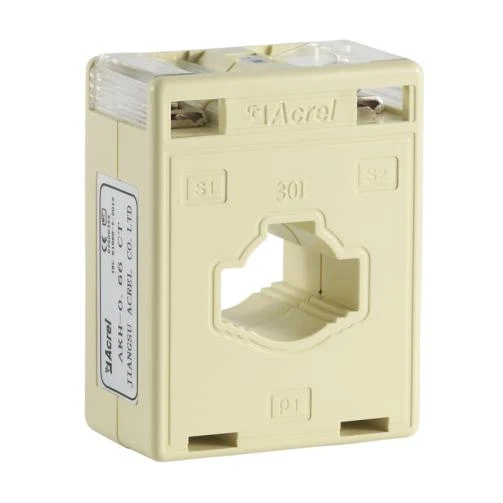

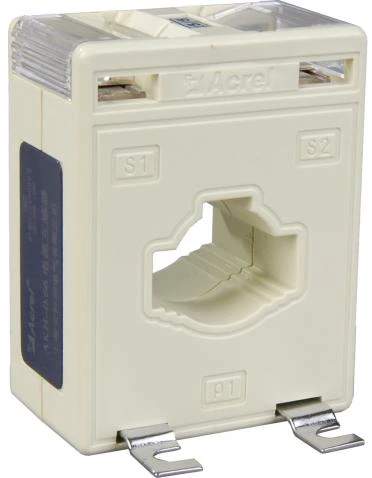

Rupa
 |  |
Parameter
Nisbah | Kelas & Beban (VA/Ω) | Berubah | Tipe Busbar(mm)/QTY | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimensi
Ukuran(mm) Modus | Dimensi | Ukuran Lubang | Ukuran instalasi | |||||
W | H | D | sebuah | e | Φ | M | N | |
30 Saya | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 Saya | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 Saya | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 Saya | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

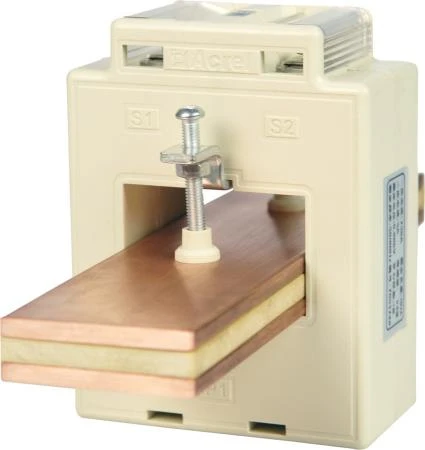

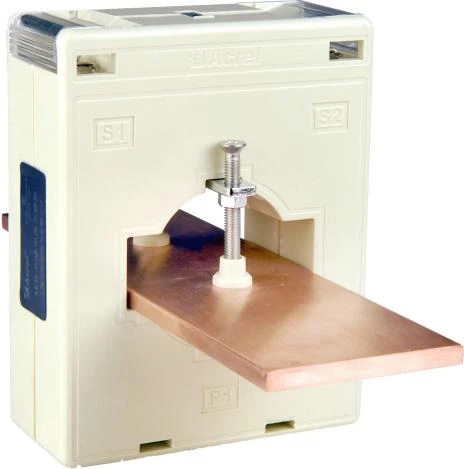

Transformator arus bersertifikat CE ini memungkinkan kabel tunggal, beberapa kabel atau busbar tunggal untuk melewati pembukaan CT.
Gunakan Lingkungan
● Tegangan kerja terukur AC 0.66kV (setara dengan AC0.69kV, GB156-2003)
● Frekuensi terukur 50-60Hz
● Suhu sekitar -30°C~70°C
● Ketinggian ≤ 3000m
● Frekuensi daya menahan tegangan 3000V/ 1 menit 50Hz
Digunakan di tempat-tempat di mana tidak ada hujan langsung atau salju, tidak ada polusi serius dan getaran parah
 |  |  |

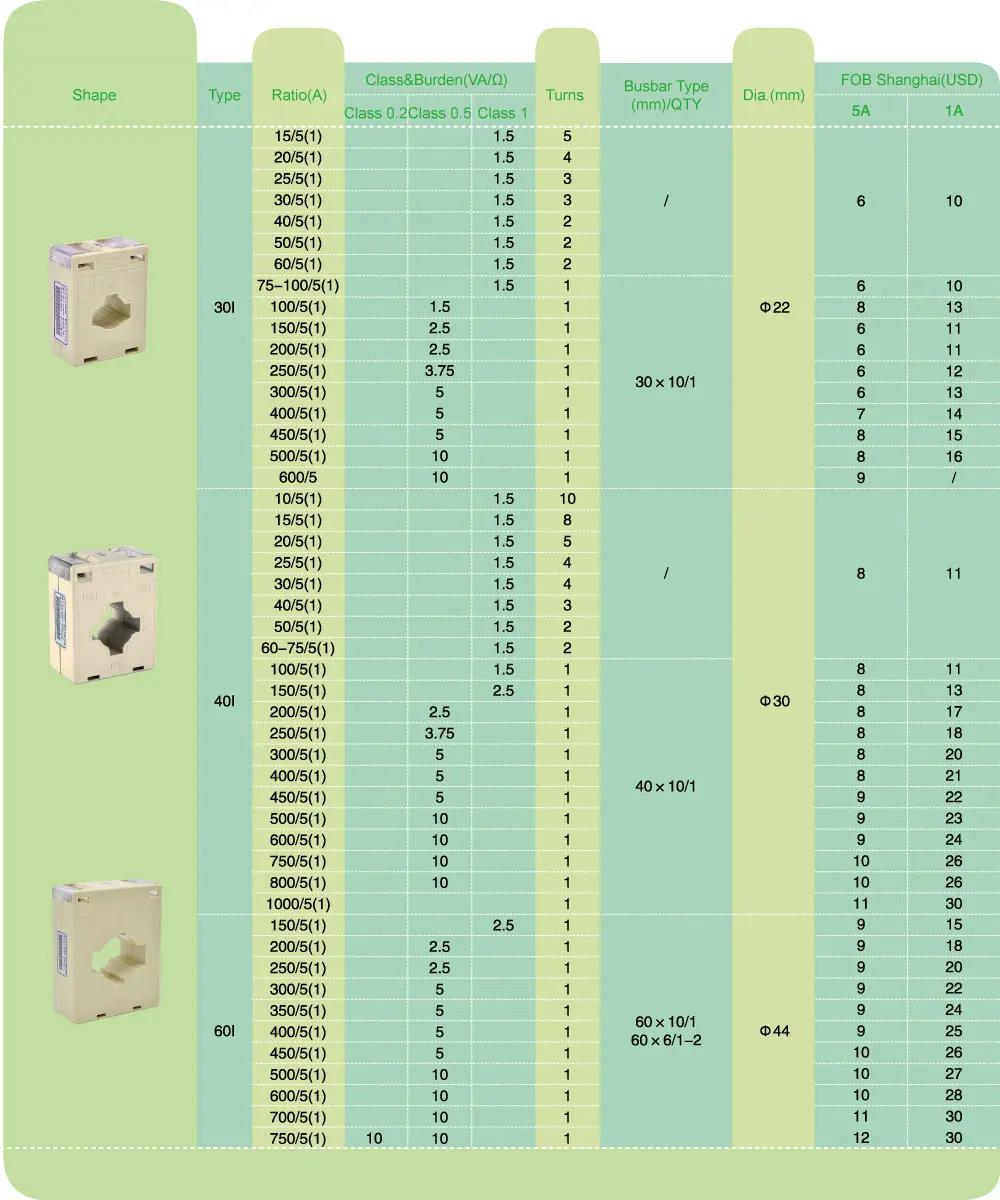

Kutipan
