Dalam beberapa tahun terakhir, dengan pesatnya perkembangan pusat data, masalah konsumsi energi pusat data menjadi semakin menonjol. Manajemen energi dan catu daya dan desain distribusi pusat data telah menjadi isu panas. Solusi sistem distribusi daya pusat data yang masuk akal dan andal, adalah cara yang masuk akal untuk meningkatkan efisiensi daya pusat data dan mengurangi konsumsi energi peralatan. Dikombinasikan dengan spesifikasi teknis yang relevan, keuntungan dan kerugian dari skema distribusi daya lama dan baru dari pusat data dianalisis, dan referensi disediakan untuk desain ruang komputer modular baru.
Kata kunci: pusat data; distribusi daya terminal; kabinet kepala kolom
1. Blatar belakang
Dengan perkembangan ilmu pengetahuan dan teknologi, jumlah, skala, dan kepadatan daya pusat data terus meningkat, dan tingkat konstruksi terus meningkat. Sistem distribusi daya adalah bagian terpenting dari pusat data. Pemadaman listrik atau catu daya berkualitas rendah dapat menyebabkan waktu henti server. menyebabkan kerugian. Bagaimana mengoptimalkan desain untuk meningkatkan keamanan dan keandalan catu daya pusat data untuk memastikan pengoperasian sistem informasi elektronik tanpa gangguan dan stabil telah menjadi masalah penting bagi perancang pusat data. Dibandingkan dengan skema catu daya dan distribusi tradisional, apakah ada skema catu daya yang aman, ekonomis, dan lebih stabil merupakan masalah yang menjadi perhatian desainer.
2. Skema distribusi daya di ujung ruang data
Ulasan Proyek
Total area konstruksi pusat data adalah 1906,24 meter persegi, di mana total area konstruksi pusat data adalah 210,6 meter persegi, termasuk ruang data 1F dan ruang komunikasi 1F. Area fungsional meliputi ruang mesin utama (ruang komputer, ruang komunikasi), area manajemen (kantor, ruang peralatan Internet, dll.) dan ruang tambahan.
Skema distribusi daya tradisional satu

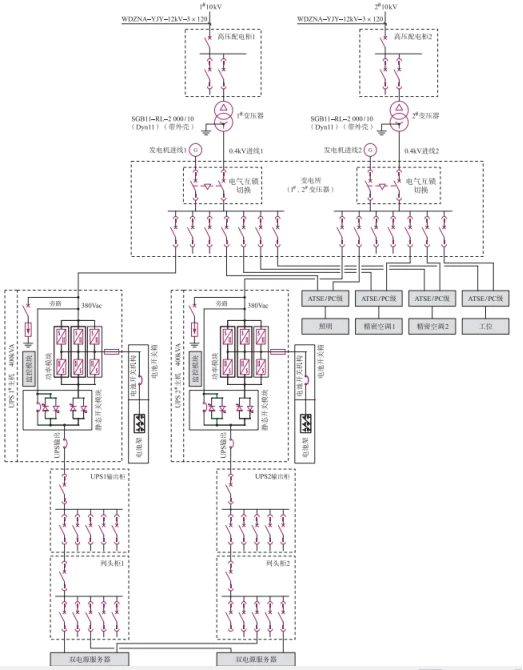

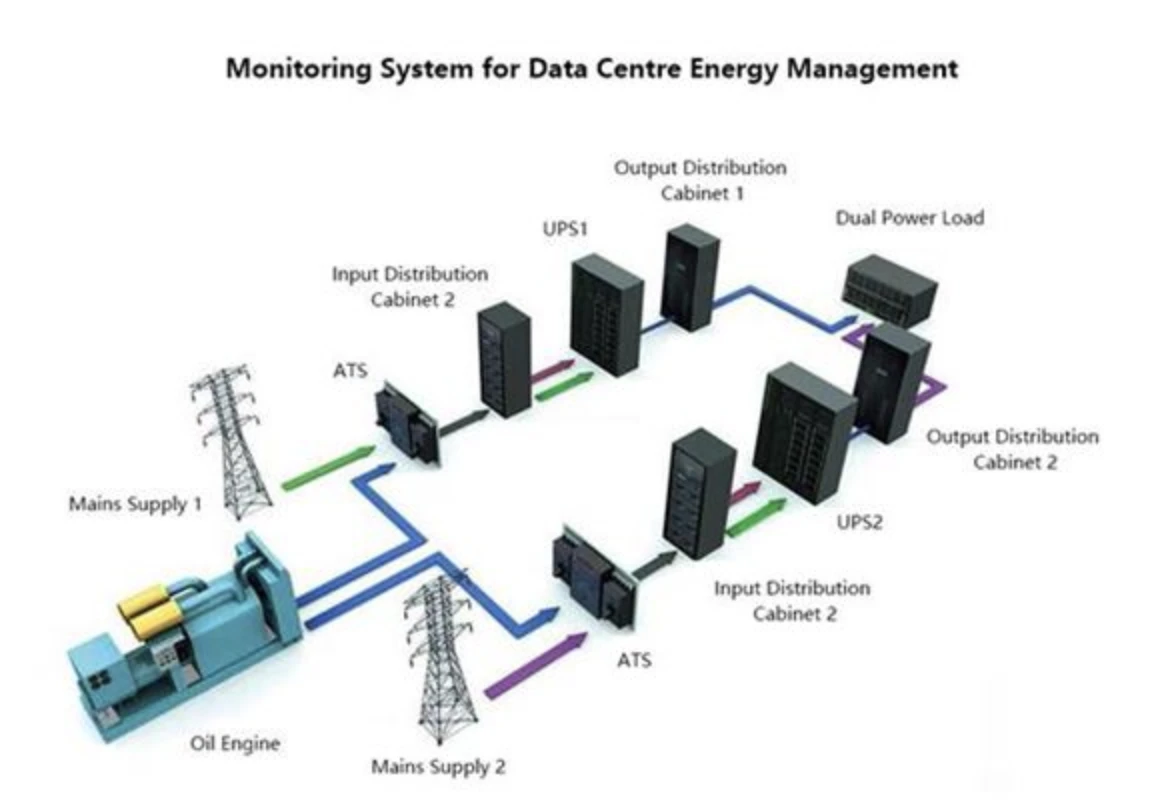

Catu daya tegangan tinggi 10kV diambil dari dua gardu induk yang berbeda, dan tegangan tinggi dan tegangan rendah tidak terhubung. Catu daya ketiga diambil dari generator diesel dari pusat daya. Catu daya cadangan utama dan catu daya generator diaktifkan di outlet transformator untuk memastikan konsumsi daya pusat data. Peralatan menggunakan listrik dengan andal. Mengingat kapasitas generator tunggal jauh lebih kecil dari 2500kW, dan jumlah generator tidak lebih dari 10, maka dipilihlah generator set tegangan rendah 0.4kV. Titik netral dari genset 0.4kV harus dibumikan secara langsung, dan konduktor yang terhubung antara titik bintang dari generator harus diisolasi. Sebanyak 2 set sistem UPS 400kVA dipasang di pusat data untuk membentuk sistem toleransi kesalahan 2N. Kabinet sirkuit ganda dan output ganda dapat memasok daya untuk peralatan informasi elektronik dan soket stasiun kerja di pusat data. Baterai sistem UPS dapat menyediakan catu daya terus menerus selama 15 menit untuk semua beban Grade . Beban server tunggal dari pusat data dianggap sebagai 3kW, dan beban maksimum tidak melebihi 4kW. Untuk menghindari kegagalan UPS pusat data selama proses peralihan daya untuk mempengaruhi operasi normal dari beban penting, sakelar ATS dari generator listrik dan diesel harus berupa sakelar empat tingkat dengan tingkat PC dan garis netral yang tumpang tindih. beralih.
Skema catu daya dan distribusi baru 2
Dengan inovasi teknologi dan advokasi konsep penghematan energi hijau, organisasi TGG internasional mengusulkan PUE, ukuran efisiensi daya pusat data. PUE adalah rasio semua energi yang dikonsumsi oleh pusat data dengan energi yang digunakan oleh beban TI, dan merupakan kebalikan dari DCIE. PUE=konsumsi energi semua peralatan di pusat data / konsumsi energi peralatan IT, PUE adalah rasio, tolok ukurnya adalah 2, semakin mendekati 1, semakin baik tingkat efisiensi energinya, semakin tinggi derajat hijaunya sebuah pusat data.

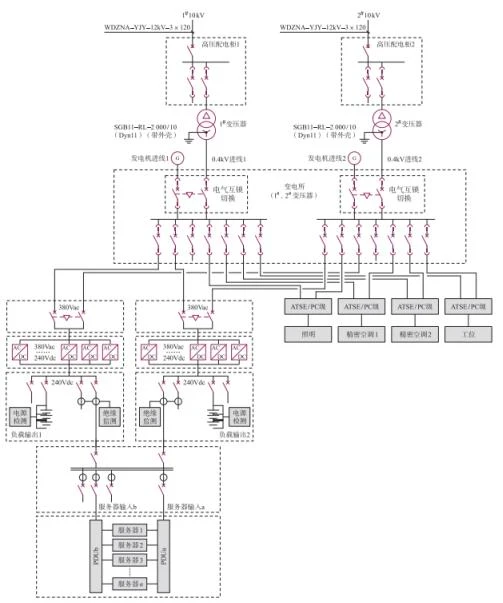

Melalui sejumlah besar analisis data, disimpulkan bahwa catu daya dan sistem distribusi arus searah tegangan tinggi (HVDC), catu daya dan sistem distribusi terintegrasi AC-DC, dan UPS plus HVDC memiliki efisiensi kerja yang lebih tinggi, yang dapat meningkatkan indeks hemat energi dari pusat data.
3. Perbandingan solusi sistem distribusi dan catu daya baru dan lama
Output dari sistem catu daya UPS adalah frekuensi daya, dan kehilangan filter besar, dan HVDC adalah penyaringan frekuensi tinggi dan menempati area yang lebih kecil. Baterai UPS berada di ujung input. Jika UPS sendiri gagal, beban masih akan kehilangan daya; sementara baterai HVDC berada di ujung keluaran. Bahkan jika HVDC itu sendiri gagal, baterai masih dapat memasok daya ke beban untuk memastikan catu daya tidak terputus. Sistem catu daya UPS memiliki lebih banyak tautan perantara daripada sistem catu daya HVDC. Baterai HVDC terhubung langsung ke bus bar, menghilangkan kebutuhan akan tautan inverter, dan setiap tautan perantara multi-level akan mengurangi efisiensi konversi, menghasilkan peningkatan konsumsi energi.
4. Akrelsolusi untuk solusi HVDC
Perangkat pemantauan distribusi daya DC seri AMC16Z Acrel adalah perangkat pengukuran yang dirancang khusus untuk manajemen daya server pusat data. Perangkat ini memiliki desain yang ringkas, dan dapat memantau semua parameter listrik, sakelar input dan output, dan status penangkal petir A plus B dua saluran masuk dan 192 saluran keluar secara real time. Ambang alarm semua saluran pengukuran dapat diatur secara independen. Acara terbatas segera memicu alarm suara dan cahaya sistem, dan dapat dilengkapi dengan modul deteksi insulasi, yang dapat mendeteksi status insulasi busbar sistem DC dan sirkuit cabang untuk pemantauan dan manajemen waktu nyata online, dan mencapai tingkat tinggi integrasi loop pemantauan dalam volume instrumen tradisional.

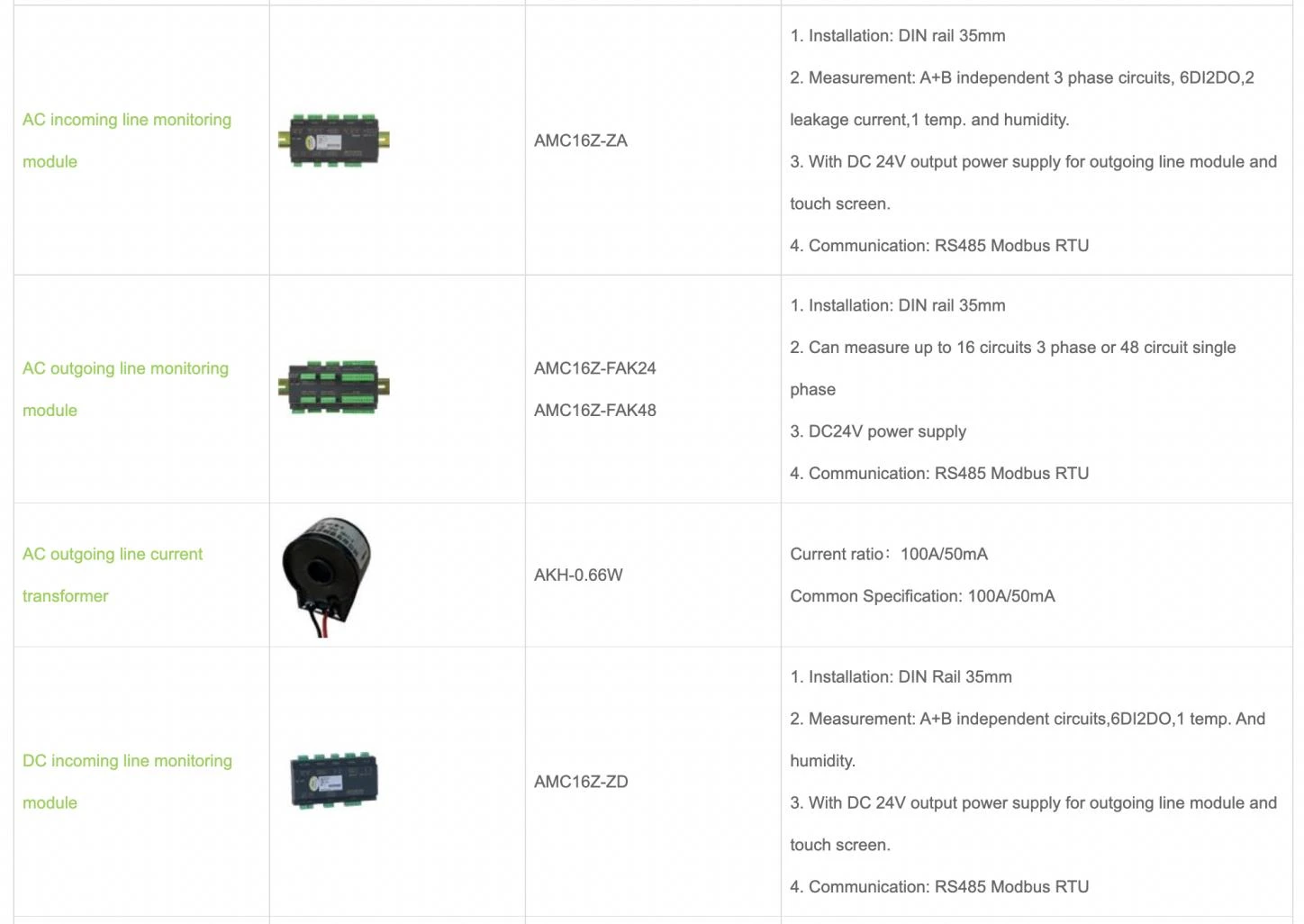

Produk Module

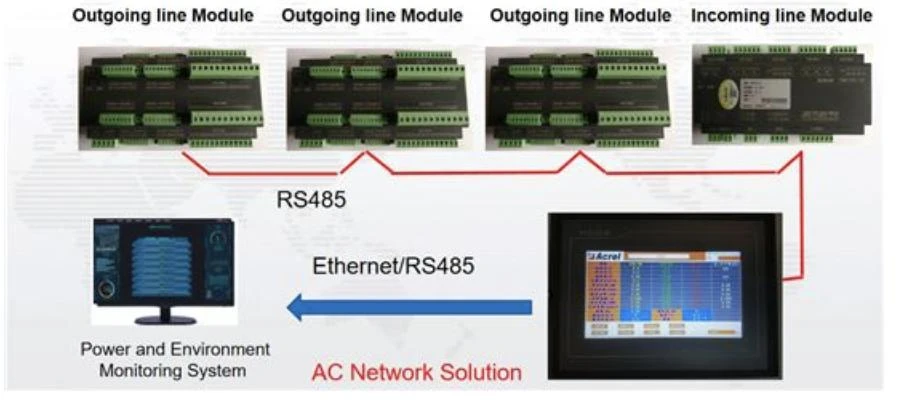

Diagram jaringan sistem
5. Cinklusi
Acrel telah melakukan analisis komprehensif terhadap lingkungan internal dan eksternal industri pusat data untuk waktu yang lama, melakukan analisis hot spot industri tentang kebijakan nasional dan tren perkembangan industri di masa depan, memprediksi arah pengembangan industri di masa depan, dan meningkatkan berbagai solusi aplikasi di industrinya sendiri. Kebutuhan pelanggan, untuk memenuhi kebutuhan aplikasi pelanggan yang berbeda.
Untuk detail Solusi, periksa tautan di bawah ini:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
