Aplikasi Produk Pengukuran Suhu Nirkabel dalam Proyek Distribusi Tenaga Listrik di Pabrik di Filipina

Abstrak

Sistem distribusi tenaga listrik adalah suatu sistem jaringan tenaga listrik yang terdiri dari berbagai peralatan distribusi tenaga listrik dan sarana distribusi tenaga listrik untuk mengubah tegangan dan menyalurkan energi listrik secara langsung kepada pemakai akhir. Sebagai bagian dari sistem tenaga, sistem distribusi tenaga listrik langsung menghadap pengguna akhir, dan kesempurnaannya secara langsung mempengaruhi keandalan dan kualitas konsumsi daya sebagian besar pengguna, sehingga memiliki posisi penting dalam sistem tenaga. Oleh karena itu, untuk menghindari kecelakaan serius seperti penuaan peralatan, pemadaman peralatan, gangguan pasokan listrik, kebakaran dan ledakan peralatan karena suhu tinggi, pemantauan suhu jangka panjang dari setiap node listrik dapat menghindari kegagalan serius yang dapat menyebabkan cedera pribadi dan ekonomi. kerugian bagi pengguna.

Kata kunci: Sistem pemantauan suhu nirkabel, sensor suhu nirkabel 433Mhz, sensor suhu nirkabel

Ulasan Proyek

Proyek ini merupakan proyek distribusi tenaga listrik di sebuah pabrik di Filipina. Ini digunakan dalam kabinet distribusi daya 32kV dan perlu dilengkapi dengan produk pengukuran suhu nirkabel untuk mencapai pemantauan suhu yang aman. Suhu lingkungan kerja sensor memenuhi persyaratan -50℃ hingga 125℃. Pilih sensor daya induksi CT ATE400 kami, dan gunakan transceiver ATC400 untuk menghubungkan perangkat tampilan suhu. Demi keamanan dan manfaat ekonomi, disarankan untuk melakukan pemantauan suhu secara real-time di setiap node listrik di ruang distribusi daya.

Desain produk

Peralatan pengukur suhu nirkabel ARTM-Pn telah dikembangkan sesuai dengan Spesifikasi peralatan Pengukuran Suhu Nirkabel, NB/T 42086-2016. Sangat cocok untuk switchgear dalam ruangan 3-35kV, termasuk switchgear built-in, switchgear kereta tangan, switchgear tetap dan switchgear loop-net. Ini juga cocok untuk switchgear tegangan rendah 0,4kV seperti switchgear tetap dan switchgear laci. Sensor suhu nirkabel dapat dipasang di setiap titik pemanasan di switchgears, perangkat ini menggunakan teknologi transmisi data nirkabel untuk transmisi real-time dari data suhu yang dipantau dan menampilkan data tersebut pada ARTM-Pn secara lokal. Selain itu, dapat dihubungkan ke jaringan melalui port RS485 untuk pemantauan cerdas jarak jauh.

Ada tiga jenis sensor suhu nirkabel seri ATE dan tiga metode pemasangan yang sesuai, yaitu tipe bolted, tipe strap-secured dan tipe tie. Jenis baut cocok untuk digunakan pada sambungan antara kabel dan bus bar serta sambungan antara kabel dan pemisah. Jenis strap-secured cocok untuk digunakan pada kontak bergerak dan kontak tetap pemutus, sambungan kabel dan bus bar. Tipe terikat cocok untuk digunakan pada kontak bergerak, bus bar, kabel dan sambungan antara bus bar dan kabel.

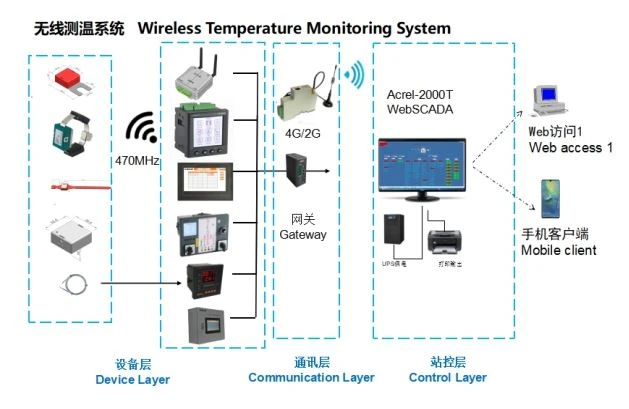

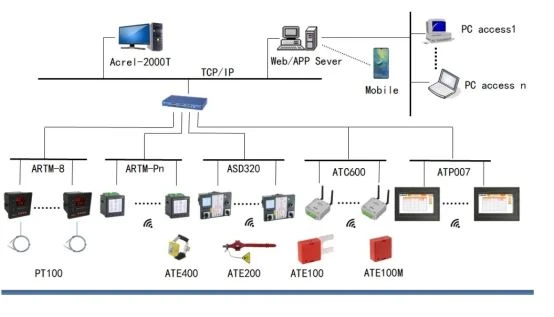

Tepologi Jaringan

Sistem Pemantauan Suhu Nirkabel cocok untuk switchgear dalam ruangan 3-35kV, termasuk switchgear bawaan, switchgear kereta tangan, switchgear tetap, dan switchgear loop-net. Ini juga cocok untuk switchgear tegangan rendah 0,4kV seperti switchgear tetap dan switchgear laci.

Pertukaran informasi antara sensor suhu nirkabel dan host ditransmisikan melalui sinyal nirkabel, yang tidak akan mempengaruhi kinerja isolasi sistem dan aman untuk digunakan. Sistem pengukuran suhu nirkabel terutama berlaku untuk bidang industri. Itu dapat memantau suhu sambungan kabel tegangan tinggi dan kontak kabinet sakelar tegangan tinggi secara real time, sehingga personel operasi dan pemeliharaan dapat memahami status operasi di tempat dari jarak jauh.

Fitur Sistem Pemantauan Suhu Nirkabel

(1) Modul pengukuran suhu nirkabel aman dan andal, serta mudah dipasang dan dirawat. Sangat cocok untuk pemantauan suhu pada tegangan tinggi dan kontak arus tinggi dari sakelar tengah. Struktur perangkat yang diuji tidak perlu diubah.

(2) Seluruh sistem pengukuran suhu nirkabel dapat berkomunikasi secara nirkabel, dan transmisi sinyal nyaman.

(3) Sistem pengukuran suhu nirkabel memiliki kemampuan anti-interferensi yang kuat, dan kemampuan anti-interferensinya terhadap interferensi pulsa, interferensi transien cepat, radiasi elektrostatik, radiasi medan elektromagnetik, dll. Telah mencapai standar empat tingkat nasional, dan pengoperasian peralatan tidak mempengaruhi pembukaan dan penutupan sakelar tegangan menengah Tindakan operasi dan perangkat proteksi.

(4) Aplikasi dalam industri (batubara, baja, minyak bumi, kimia), pembangkit listrik, sekolah, rumah sakit, konstruksi kota, fasilitas transportasi (bandara, stasiun kereta api), bangunan komersial, pusat konvensi dan pameran, pembangkit listrik fotovoltaik, energi baru dan bidang lainnya.

Produk

Sensor Suhu Nirkabel Jenis Baterai

Sensor Suhu Nirkabel Bertenaga CT

Pemancar Nirkabel

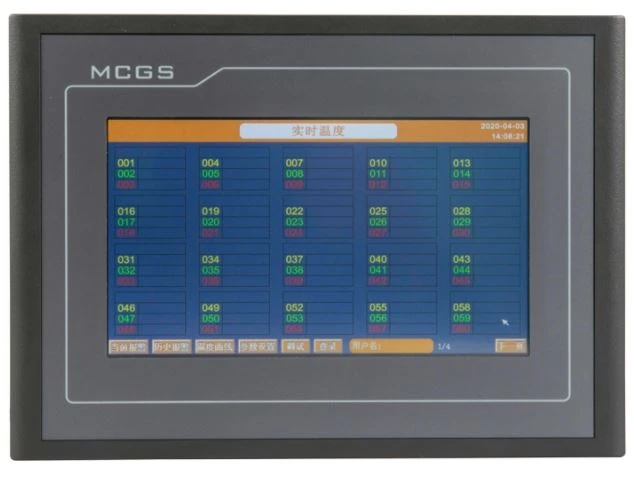

Terminal Tampilan

Membentuk	Jenis	Fungsi
	ARTM-Pn	Alat pengukur suhu nirkabel, dapat menerima data dari 60 sensor ATE, 1 RS485，4DI/2DO
	ARTM-8	Pengukur suhu cerdas, pengukur suhu 8 saluran, sensor PT100)
	ATP007/ATP010	Layar sentuh 7 inci Layar sentuh 10 inci

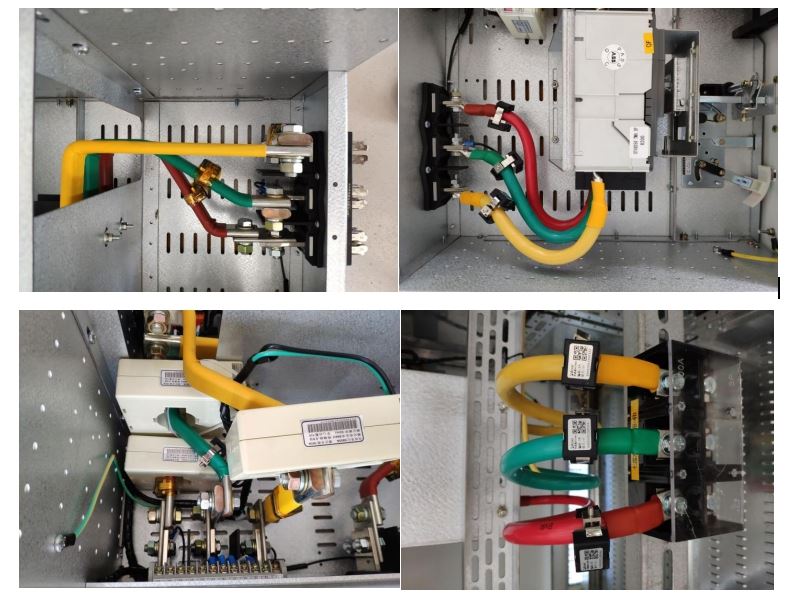

Instalasi

Kesimpulan

Dalam penerapan fasilitas distribusi daya' saat ini, keamanan distribusi daya gardu induk adalah yang paling penting. Penerapan produk pengukuran suhu nirkabel Acrel dalam teknik listrik proyek pabrik di Filipina dapat ditargetkan pada lemari sakelar tegangan tinggi dan rendah. Pantau suhu titik sambungan listrik seperti sambungan pangkuan, kontak pemutus arus, sambungan kabel, dll., untuk mencegah hambatan kontak berlebihan yang disebabkan oleh oksidasi, kelonggaran, debu, dan faktor lainnya selama pengoperasian dan pembangkitan panas sebagai bahaya tersembunyi, dan suhu online pemantauan Ini dapat meningkatkan keamanan peralatan, mencerminkan status pengoperasian peralatan secara tepat waktu, terus menerus dan akurat, menghindari kecelakaan keselamatan, dan mengurangi tingkat kecelakaan peralatan.
