Abstrak
Menurut prinsip, karakteristik, dan mode pemasangan sensor arus Hall tipe terbuka, penerapan sensor arus Hall tipe terbuka dalam sistem transformasi dan distribusi pabrik dianalisis, sehingga memberikan solusi bagi pengguna untuk menyadari distribusi cerdas sistem DC dengan cepat.
Kata kunci: aplikasi prinsip kerja sistem distribusi DC sensor arus Hall tipe terbuka
Gambaran
Sistem distribusi DC biasanya terdiri dari catu daya dan baterai switching frekuensi tinggi, yang digunakan untuk menyediakan catu daya DC yang andal untuk kontrol, sinyal, perlindungan relai dan perangkat otomatis, penerangan kecelakaan dan sebagainya dalam sistem DC. Ini memiliki persyaratan tinggi untuk keandalan, stabilitas, dan kualitas catu daya. Oleh karena itu, dalam sistem DC Rusia, kami mencocokkan meteran distribusi DC Hall yang digunakan. Selama transformasi sistem DC, tidak ada pemadaman listrik, dan transformasi teknik sulit dilakukan, dan sensor atau shunt Hall tertutup tradisional tidak dapat menyelesaikan masalah. Oleh karena itu, sensor arus Hall terbuka dapat digunakan untuk memecahkan masalah pengukuran arus DC dalam proyek transformasi, untuk memastikan operasi yang aman dari proses transformasi tanpa pemadaman listrik.
Desain produk
Fitur struktural
Sensor arus Hall mulut terbuka dikembangkan berdasarkan sensor arus Hall mulut tertutup tradisional. Ini memiliki struktur baru dan penampilan cantik. Keseluruhannya terdiri dari cangkang, inti besi, papan sirkuit pengambilan sampel dan resin tetap. Bahan cangkang terbuat dari paduan PC / ABS, yang memiliki karakteristik tahan suhu tinggi, kekuatan mekanik tinggi, dan perlindungan lingkungan. Inti terbuat dari lembaran baja silikon berikat dingin berorientasi, yang memiliki karakteristik kinerja yang stabil, kekuatan mekanik yang tinggi dan konduktivitas magnet yang sangat tinggi. Terminal pluggable hijau digunakan untuk papan sirkuit dan kabel eksternal, yang nyaman dan dapat diandalkan untuk kabel di tempat. Struktur spesifik ditunjukkan pada Gambar 1 dan 2. Penampilan produk mengadopsi desain split. Gambar 1 adalah lintasan bundar, yang cocok untuk melewati sistem DC ketika bus utama adalah kabel. , Gbr. 2 pass persegi, cocok untuk sistem DC ketika bus utama adalah batang tembaga. Menurut rentang pengukuran persyaratan arus primer dan perforasi, jenis produk yang sesuai dapat dipilih. Rangkaian sensor ini dapat mengukur kisaran arus 20A ~ 20000A, bentuk utama phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 dan spesifikasi lainnya, seperti yang ditunjukkan pada Gambar 3 , cocok untuk aplikasi yang berbeda.

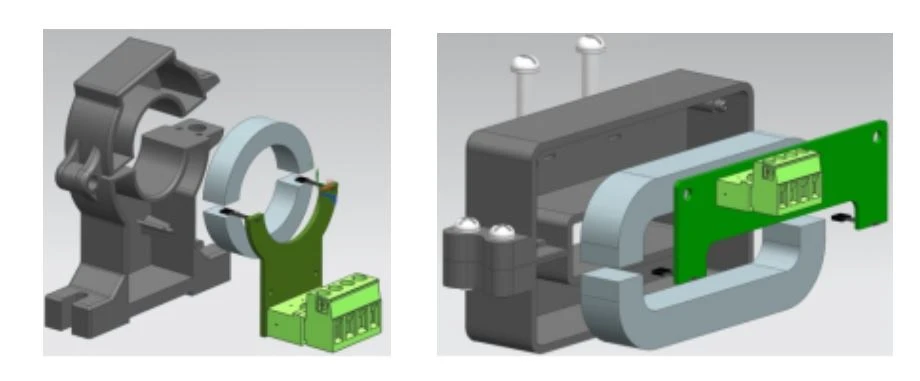

Gambar 1 pola lintasan melingkar Gambar 2 Pola lintasan persegi

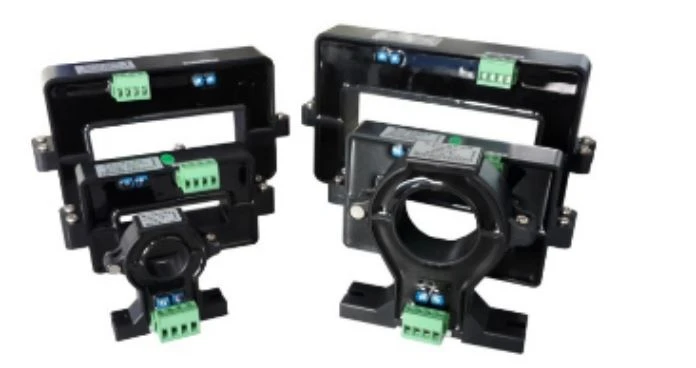

Gambar 3 Sensor arus Hall tipe terbuka seri AHKC
Prinsip bekerja
Sensor arus hall berdasarkan efek hall, prinsip induksi elektromagnetik, desain sensor, menurut prinsipnya dapat dibagi menjadi mode loop terbuka (lurus) dan mode loop tertutup (tipe keseimbangan magnetik), sensor arus hall terbuka dalam tradisional loop terbuka (lurus) ditingkatkan berdasarkan sensor hall, berbeda dari single core tradisional, aula desain chip tunggal, Untuk merancang struktur split, inti besi dipisahkan dan dipasang secara simetris. Perangkat keras mengadopsi input diferensial komplementer paralel dari chip Hall ganda. Prinsip sensor Hall tipe terbuka ditunjukkan pada Gambar 4:

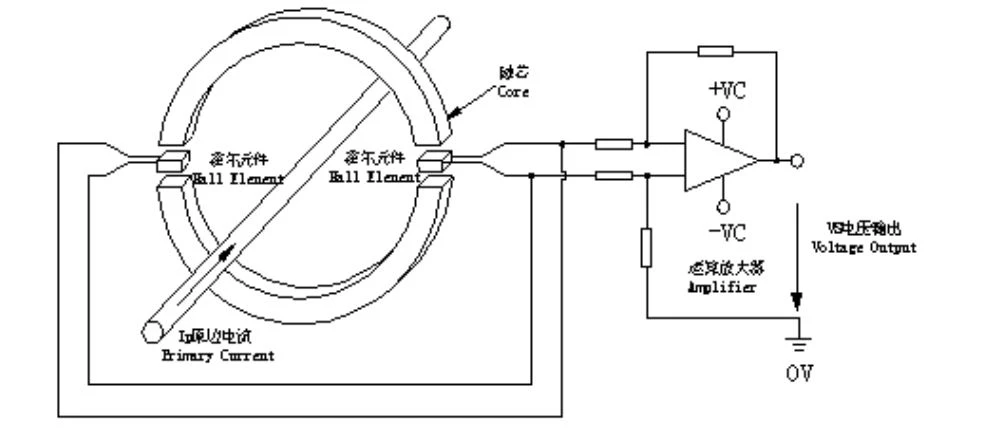

Gbr. 4 Diagram skema sensor Hall terbuka
Ketika arus sisi primer IP mengalir melalui kawat yang panjang, akan menghasilkan medan magnet di sekitar kawat, besarnya medan magnet dan sebanding dengan arus yang melalui kawat, medan magnet berkumpul secara melingkar, melalui dua elemen hall di pengukuran celah udara melingkar, dua tanda elemen hall malah ditempatkan di bidang yang sama, sinyal keluaran dengan karakteristik komplementer dari tegangan keluaran oleh keluaran penguat diferensial, Tidak hanya dapat menekan gangguan mode umum, tetapi juga pengaruh penyimpangan suhu, keluaran tegangan VS secara akurat mencerminkan IP arus sisi asli. Output pengenal umum dikalibrasi sebagai DC±5V atau DC4-20mA.
Instalasi produk
Ambil produk lubang persegi sebagai contoh, seperti yang ditunjukkan pada Gambar 5, buka sekrup pemasangan sensor arus Hall tipe terbuka, dan lepaskan bagian bawah sensor; Tubuh bagian atas sensor arus Hall tipe terbuka dimuat ke bus utama sistem distribusi, dan tubuh bagian bawah sensor ditutup. Sekrup pemasangan dan gasket sensor melewati lubang pemasangan badan atas dan bawah, dan badan sensor atas dan bawah dipasang bersama. Jika pemasangan power off di tempat dimungkinkan, dua lubang berulir yang sesuai dapat dibuka pada pelat perunggu sesuai dengan persyaratan jarak sensor, dan sensor dipasang pada lubang berulir bus bar melalui lubang pemasangan pemasangan belakang untuk menyelesaikan pemasangan sensor; Jika situs memerlukan instalasi listrik terus menerus, bantalan karet pendukung dapat disematkan di antara cangkang dan pelat perunggu untuk memastikan bahwa sensor dapat bekerja dengan andal dalam kondisi getaran. Seluruh proses instalasi relatif cepat dan sederhana.

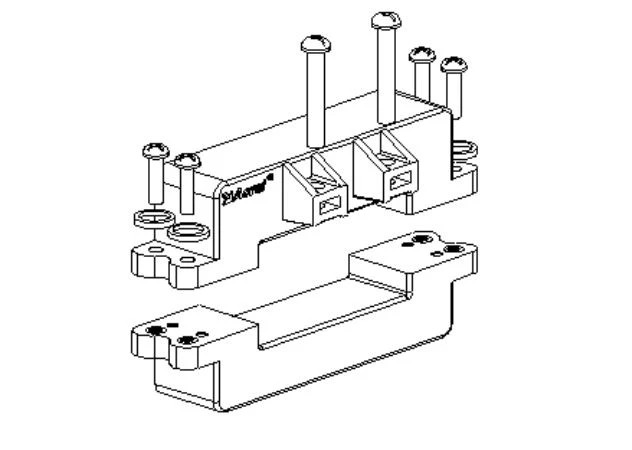

Gambar 5 Diagram instalasi produk
Keuntungan dari sensor Hall tipe terbuka
Dibandingkan dengan metode pengukuran arus DC tradisional yang umumnya diadopsi oleh shunt atau transformator, sensor Hall tipe terbuka memiliki keuntungan sebagai berikut:
1) Kekuatan insulasi tinggi dari sisi primer dan sisi sekunder, hingga isolasi AC 12KV;
2) Tidak ada kerugian penyisipan;
3) Performa dinamis yang baik: waktu respons kurang dari 20uS dan kecepatan pelacakan Di/dt lebih tinggi dari 20A/uS
4) Tidak perlu membongkar kabel samping atau bus asli selama pemasangan. Ini sangat cocok untuk transformasi dan konstruksi peralatan yang tidak boleh kehilangan daya.
Aplikasi Produk
Sensor arus Hall ujung terbuka terutama digunakan dalam transformasi sistem distribusi DC di pabrik, seperti transformasi sistem tenaga DC di pembangkit listrik, transformasi sistem DC di gardu induk, transformasi ruang komunikasi, transformasi lokomotif kereta api dan proyek lainnya. Itu dapat mengubah sinyal arus DC tepi tengah sistem menjadi keluaran standar DC ± 5V atau 4-20mA. Ini memainkan peran pemantauan dan isolasi listrik, dan dapat digunakan dengan instrumen pemantauan multi-loop atau instrumen pengukuran listrik lainnya.
Kesimpulan
Sensor arus Hall ujung terbuka memainkan peran penting dalam penerapan sistem DC karena strukturnya yang sederhana, pemasangan yang mudah, pengoperasian yang andal, dan penerapan yang baik lainnya, terutama dalam proyek renovasi.
