Abstrak
Perlindungan patahan tanah untuk sirkuit listrik, peralatan dan kecelakaan kebakaran listrik yang disebabkan oleh arus patahan tanah semakin menjadi kebutuhan sehari-hari. Untuk node konsumsi energi utama di sisi pengguna, relay arus residual dirancang dan dipasang untuk memantau status sisa saat ini dari setiap sirkuit penggunaan energi secara real time. Melalui pemantauan real-time penggunaan energi dan parameter daya terkait, keselamatan, keandalan dan efisiensi pemeliharaan penggunaan energi ditingkatkan, biaya tenaga kerja pemeliharaan berkurang, dan pemantauan tanpa pengawasan dari sisa arus direalisasikan. Melalui pemantauan real-time penggunaan energi, pengumpulan data dan alarm, arus sisa dalam sistem distribusi daya dipantau, dan perlindungan kesalahan tanah dari sirkuit listrik pengguna disediakan untuk mencegah kecelakaan kebakaran dan kecelakaan sengatan listrik pribadi yang disebabkan oleh arus residual. Berikut adalah pengantar singkat untuk penerapan relay sisa ASJ perusahaan kami di proyek rumah teras air di sekitar pulau Maladewa.
Ikhtisar

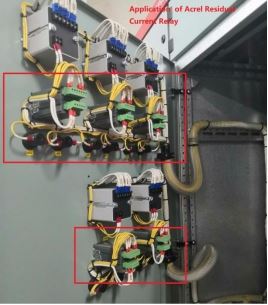

Townhouse air di sekitar pulau di Maladewa terutama digunakan untuk menerima wisatawan dari seluruh dunia. Frekuensi situs aplikasi adalah 50 Hz dan tegangannya adalah saluran distribusi daya sistem 220V TT atau TN. Pelanggan berharap untuk memantau arus sisa garis dengan memasang relay sisa arus di kabinet distribusi rumah baris air, dan berharap bahwa rasio nilai arus residual yang dipantau secara real-time ke nilai sisa saat ini yang ditetapkan dapat ditampilkan pada panel tampilan, ketika rasio mencapai 80%, Relay sisa arus dapat alarm segera. Acrel ASJ10-LD1A bekerja sama dengan sisa transformator arus, Berhasil memecahkan kebutuhan pemantauan sisa pelanggan saat ini.
ASJ Series Residual Current Relay
Asj series current action relay dapat dikombinasikan dengan catu daya tegangan rendah atau kontaktor tegangan rendah untuk membentuk perlindungan arus catu daya gabungan, terutama digunakan untuk AC 50Hz, tegangan dan di bawah perangkat TT400V dan perpipaan sistem TN, selain perlindungan kesalahan tanah untuk sirkuit listrik untuk mencegah kesalahan tanah Kerusakan peralatan umum dan kegagalan listrik yang disebabkan oleh ini juga dapat mencegah bahaya sengatan listrik pribadi dan memberikan perlindungan kontak langsung.
Produk ini memenuhi persyaratan GB / T 22387-2016 "Catalyst Current Relay".
Asj seri sanitary current relay mengintegrasikan saluran over-voltage dan fungsi perlindungan di bawah tegangan dan fungsi tambahan otomatis untuk tegangan normal. Produk ini berukuran kecil, presisi tinggi, fleksibel dalam struktur dan mudah dipasang. Ini adalah perangkat perlindungan keselamatan di bidang konstruksi sipil.

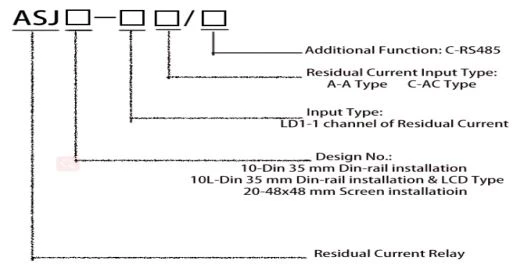

Deskripsi Model
Fitur teknis
parameter teknis | Indeks | |||
Tipe AC | Tipe A | |||
masukan | Dinilai tindakan residual saat ini I△n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A) catatan 3 | |
Waktu pembatasan non-mengemudi △t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s) catatan 4 | ||
Dinilai residual non-tindakan saat ini I△no | 50%I△n | 50%I△n | ||
karakteristik kinerja | sinusoidal sederhana arus bolak-balik | sinusoidal sederhana bolak-balik arus dan berdenyut arus seadil | ||
Frekuensi | 50Hz±5Hz | 50Hz±5Hz | ||
galat tindakan | -20% ~ -10% I△n | -20% ~ -10% I△n | ||
hasil | mode output | Yang satu adalah penutupan normal dan yang lainnya adalah untuk transformasi. | Salah satunya adalah penutupan atau pembukaan normal, dan yang lainnya adalah untuk transformasi. | |
kapasitas kontak | 5A 250VAC 5A 30VDC | AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC | ||
mode reset | yang on-the-spot dan yang jarak jauh, | yang on-the-spot, yang jarak jauh dan yang otomatis | ||
catu daya | rentang tegangan | AC110V、AC220V(kesalahan yang diizinkan±10%) | AC110V、AC220V、DC85-270V (kesalahan yang diperbolehkan±10%) | |
disipasi daya | ≤5W | |||
frekuensi daya menahan tegangan | Nilai efektif arus bolak-balik antara catu daya, input dan output: 2kV / 1 menit | |||
Di bawah operasi normal | suhu | Suhu operasi: -20°C ~ +55°C suhu penyimpanan: -30°C ~ +70°C | ||
Kelembaban | ≤95% RH, dengan kondensasi kelembaban, dan tempat gas korosif | |||
ketinggian di atas permukaan laut | ≤2000m | |||
Kelas polusi | Kelas tiga | |||
kategori instalasi | Tipe III. | |||
Catatan 3: ASJ10L-LD1A menilai aksi residual saat ini I N adalah 10mA-30A yang terus dapat disesuaikan;
Catatan 4: ASJ10L-LD1A batas waktu non-mengemudi N adalah 0-10S terus disesuaikan.

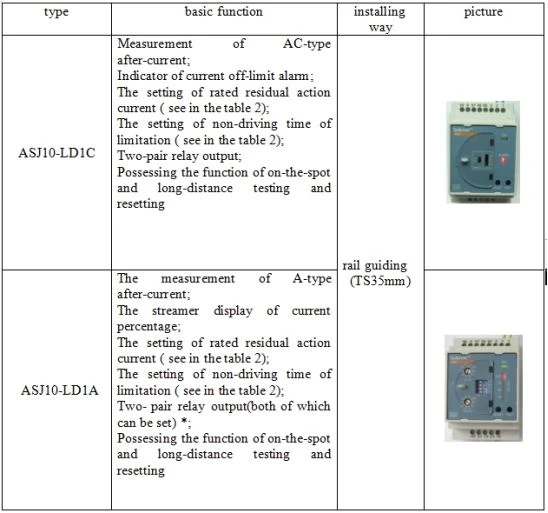

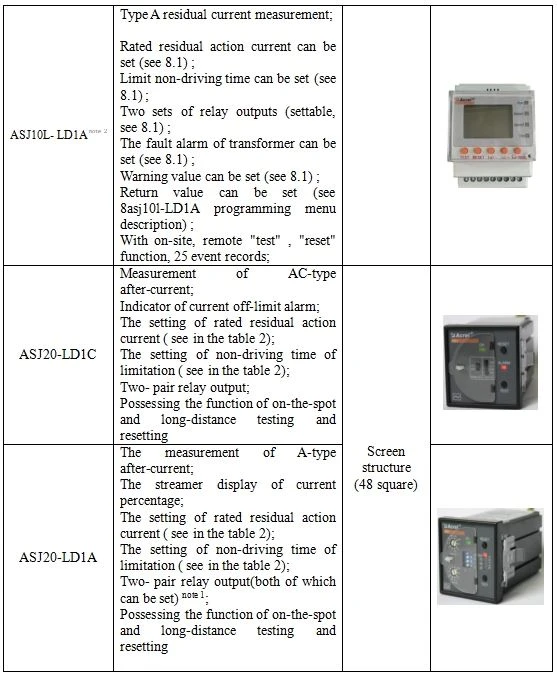

Jenis Produk
Catatan1: Fungsi pengaturan untuk relay berarti Anda dapat mengatur inisialisasi dan output relay sendiri, yang dilakukan oleh sakelar dial pada panel; panduan pengaturan khusus dapat ditemukan dari tabel 5.
Catatan2:FUNGSI OPSIONAL C: Komunikasi RTU RS485, Model ASJ10L-LD1A/ C

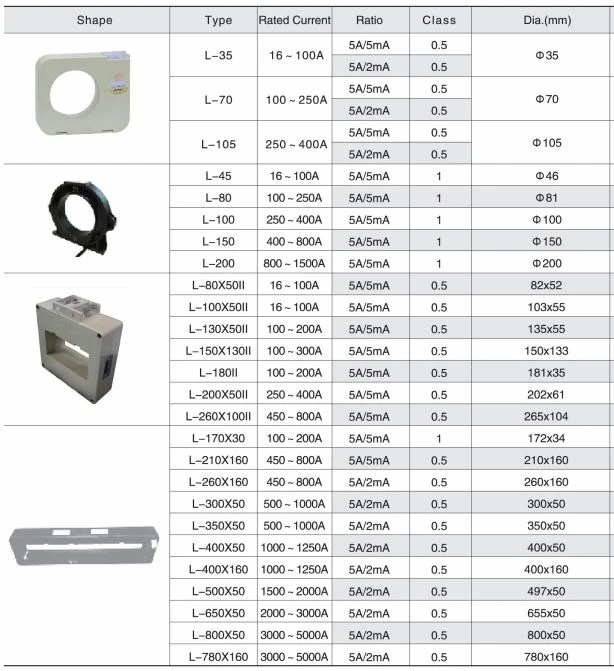

Pemilihan Transformator Arus Residual
Instalasi
Ringkasan
Relay residual current seri ASJ memiliki rasio harga kinerja yang sangat tinggi. Sebagai instrumen pemantauan arus residual cerdas dan digital yang canggih, relay arus residual telah banyak digunakan dalam garis masuk atau fase tunggal atau tiga fase dari sub-kotak rumah tangga bangunan sipil. Peralatan listrik di jalur distribusi daya.
