Aplikasi

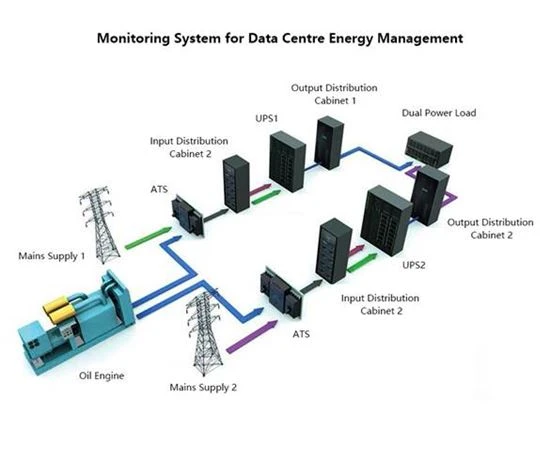

Hal ini diperlukan untuk memantau dan memusatkan konsumsi daya secara real-time di pusat data dan data dapat ditampilkan di HMI, dan diunggah ke sistem pemantauan daya dan lingkungan oleh RS485 di layar sentuh dan mewujudkan pemantauan real-time dari seluruh sistem distribusi daya. Pada saat yang sama, dapat mewujudkan analisis efisiensi energi untuk mengurangi konsumsi energi.

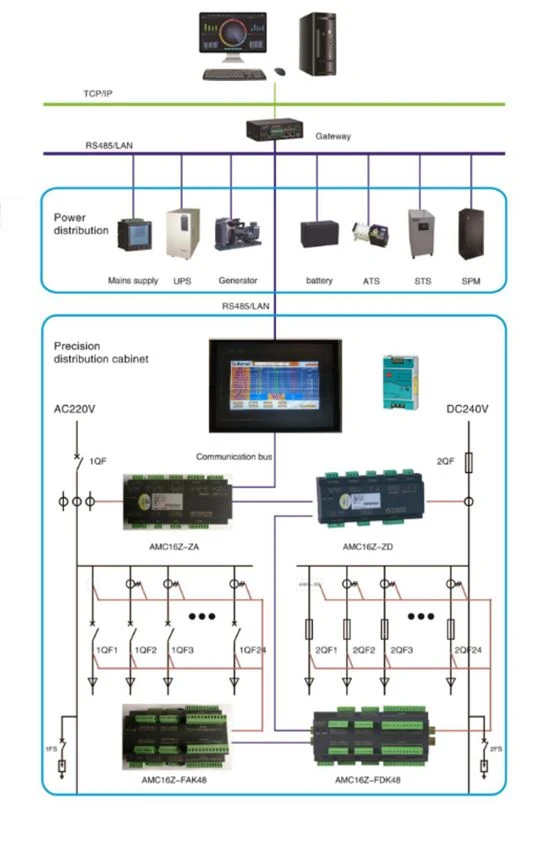

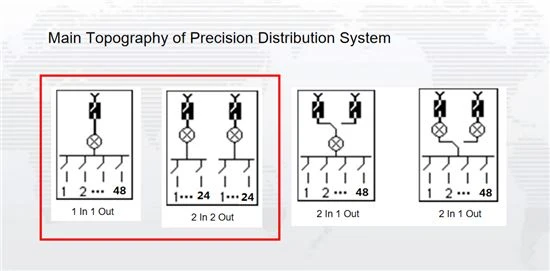

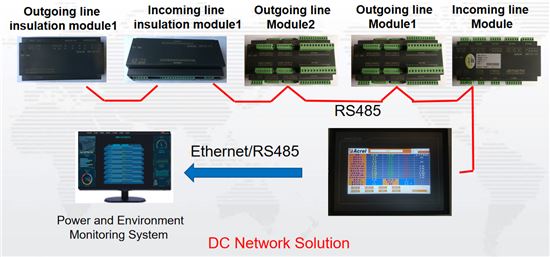

Struktur
Fungsi utama
1. Modul pemantauan independen jalur masuk dan keluar sirkuit
2. Dapat mengukur hingga 2 sirkuit saluran masuk dan hingga 192 arus sirkuit saluran keluar, tegangan, daya, energi, dan kualitas daya.

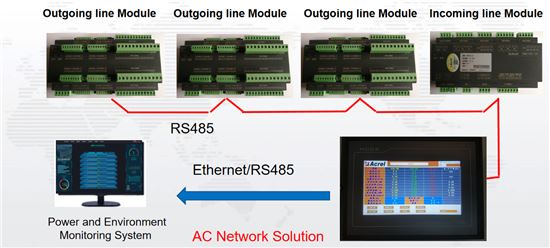

3. Pemantauan dan tampilan terpusat data oleh HMI dan data diunggah ke sistem pemantauan daya dan lingkungan melalui RS485.
4. Untuk sistem DC 240V atau 336V tegangan tinggi, modul pemantauan insulasi dapat ditambahkan untuk memantau resistansi insulasi ground bus utama.
5. Catu daya DC24V untuk layar sentuh dan modul pemantauan jalur keluar (catu daya dari output modul utama)
6. Komunikasi: perangkat pemantauan oleh RS485, layar sentuh oleh RS485 atau RJ45
7. Sertifikat: CE
Pilihan Produk
Nama | foto | Model | Fungsi utama |
HMI |
| ATP007kt ATP010kt | Layar sentuh 1,7 atau 10 inci 2. Pemantauan waktu nyata dan tampilan tegangan, arus, daya, energi, kualitas daya, status sakelar, kurva bentuk gelombang, dan sebagainya. 3.monitoring perangkat alarm, komunikasi dan parameter lainnya dapat dikonfigurasi di layar. 4. 2 RS485 dan 1 antarmuka Ethernet, dan data dapat diunggah oleh RS485 atau RJ45. |
Modul pemantauan saluran masuk AC |
| AMC16Z-ZA | 1. Instalasi: rel DIN 35mm 2. Pengukuran: A+B sirkuit 3 fase independen, 6DI2DO,2 arus bocor,1 suhu. dan kelembaban. 3. Dengan catu daya keluaran DC 24V untuk modul saluran keluar dan layar sentuh. 4. Komunikasi: RS485 Modbus RTU |
Modul pemantauan saluran keluar AC |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Instalasi: rel DIN 35mm 2. Dapat mengukur hingga 16 sirkuit 3 fase atau 48 sirkuit fase tunggal 3. Catu daya DC24V 4. Komunikasi: RS485 modbus RTU |
Trafo arus saluran keluar AC |
| AKH-0,66W | Rasio saat ini 100A / 50mA Spesifikasi Umum: 100A/50mA |
Modul pemantauan saluran masuk DC |
| AMC16Z-ZD | 1. Instalasi: DIN Rail 35mm 2. Pengukuran: A+B sirkuit independen,6DI2DO,1 temp. Dan kelembaban. 3. Dengan catu daya keluaran DC 24V untuk modul saluran keluar dan layar sentuh. 4. Komunikasi: RS485 modbus RTU |
Modul pemantauan saluran keluar DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Instalasi: DIN Rail 35mm 2. Dapat mengukur hingga 48 sirkuit jalur keluar DC 3. Catu daya DC24V 4. Komunikasi: RS485 modbus RTU |
Modul pemantauan isolasi saluran masuk DC |
| AMC16Z-ZJY | 1. Instalasi: DIN Rail 35mm 2. Ukur resistansi isolasi ground sirkuit DC independen A+B dari bus utama 3. Catu daya DC24V 4. Komunikasi: RS485 modbus RTU |
Modul pemantauan isolasi saluran keluar DC |
| AMC16Z-FJY | 1. Instalasi: DIN Rail 35mm 2. Ukur 24 sirkuit resistansi isolasi tanah dari saluran keluar DC |

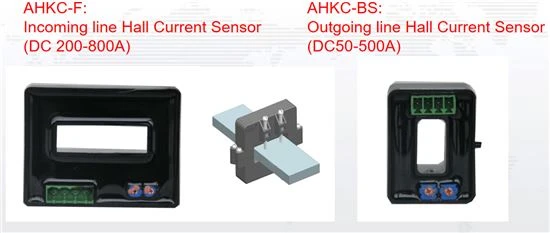

Sensor arus efek hall saluran keluar DC |
| AHKC-BS | Rasio saat ini：100A/5V Spesifikasi Umum: 100A/5V |

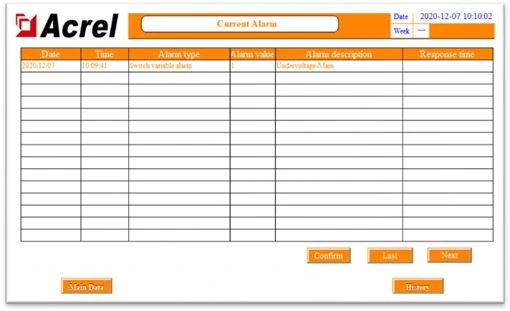

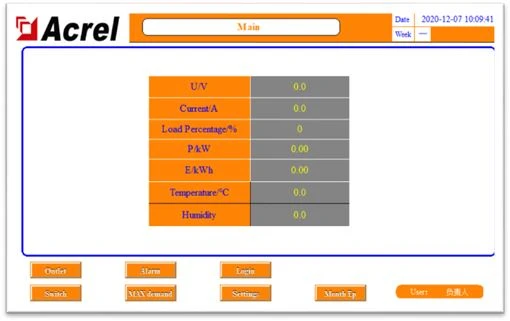

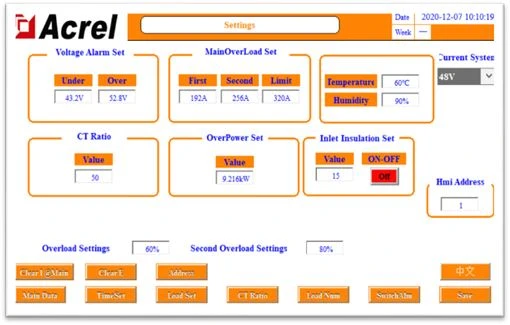

Antarmuka Mesin Manusia

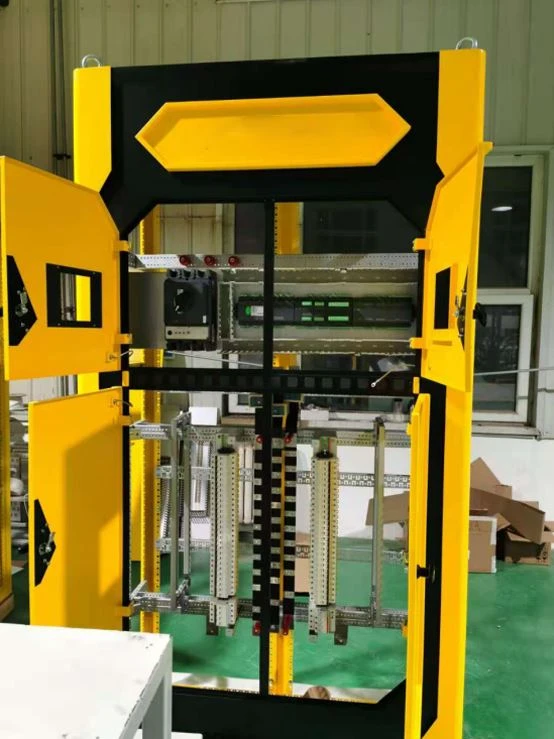

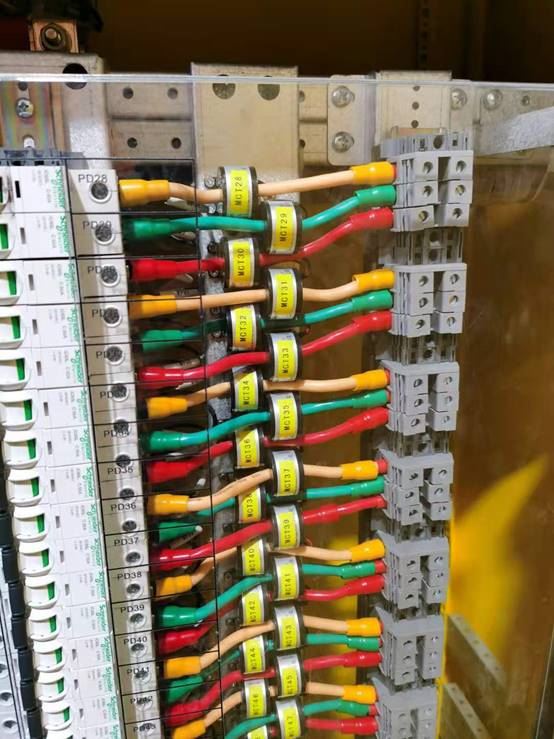

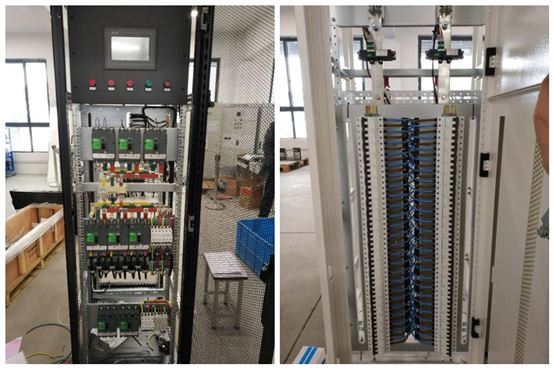

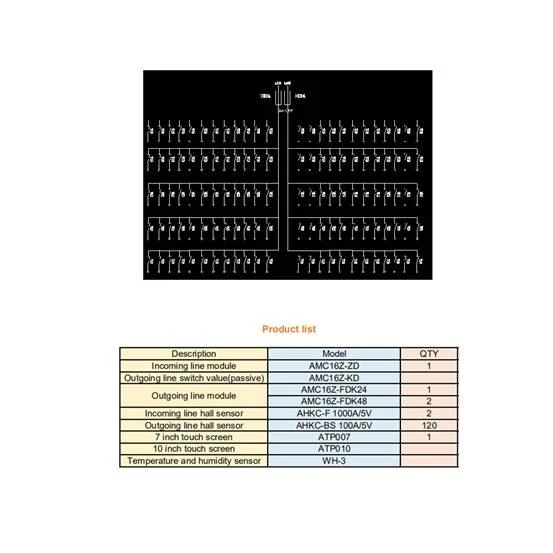

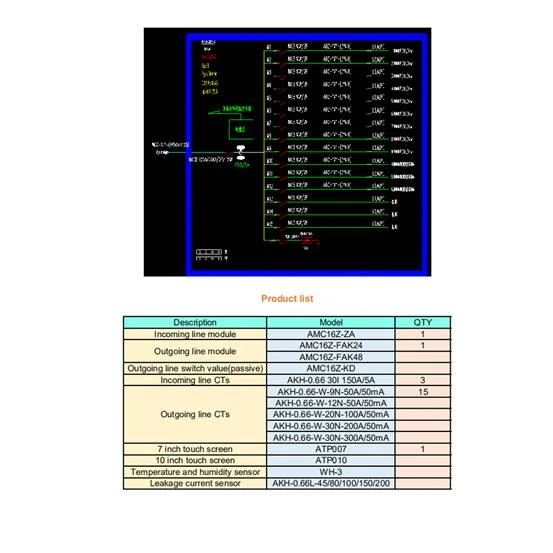

Foto Di Situs
